直線を作成¶

3D 空間で通過点を指定しながら、奥行のある線を作成します。

作成した3D曲線は、スイープ、ロフト、アニメーションのパスなどに使用できます。

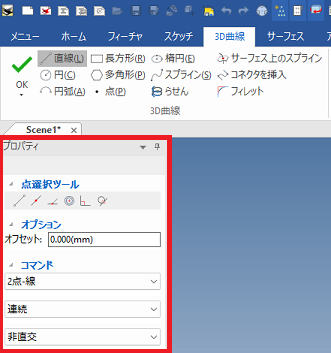

[3D曲線]タブ → [3D 曲線] を選択します。

3D 曲線

[直線]を選択します。

直線, 円, 長方形などすべてのパラメータを指定し形状作成後は、[Esc]キーで終了します。

のマークは、プロパティブラウザもしくはコマンドブラウザで行う設定です。

2点-線¶

指定した点を通る直線を作成します。

3D 曲線

[コマンド] 2番目のプルダウンメニューより単一または連続を選択します。

[コマンド] 3番目のプルダウンメニューより非直交または直交を選択します。

直交モードでは、任意の点で指定する方法と指定長さで作成する方法があります。

|非直交/直交|する2点を結ぶ直線を作成します。|連続/単一と非直交/直交を選択できます。
直交線を作成する場合、点もしくは長さが指定できます。|

※編集中にTabキーをクリックすると方向が変更できます。

平行線¶

既存の線と平行な直線を作成します。

3D 曲線

2番目のプルダウンメニューより点または距離を選択します。

3D 曲線

点で指定¶

コピー元の線を選択します。
コピー先の点を選択して、平行な線を作成します。

距離で指定¶

コピー元の線を選択します。
長さと数を入力します。

3D 曲線

平行線を作成する方向をクリックします。

3D 曲線

角度線¶

選択した点や既存線に対して指定角度の線を作成します。

プルダウンメニューから方向を選択します。

[線-角度]は既存線方向を基準に角度を指定できます。

3D 曲線

角度を入力します。

プロパティブラウザを選択後、基点を選択して線を作成します。

接線/垂線¶

既存の円または円弧に接線・垂線を作成します。

プルダウンメニューから種類を選択します。

長さを入力します。

3D 曲線

円または円弧を選択します。

作成する点を選択します。

3D 曲線

分割線¶

選択する2線の間に等間隔の分割線を作成します。

線の長さと分割数を入力します。

3D 曲線

シーンから2線を選択します。

赤矢印：選択線、青矢印：作成された分割線

3D 曲線

水平/垂直線¶

グローバル座標に水平・垂直な線を作成します。

プルダウンメニューから種類を選択します。

長さを入力します。

3D 曲線

シーンに配置する点を選択します。

配置点は線の中間点になります。端点など任意の場所には変更できません。
