アセンブリフィーチャ 押し出しカット

アセンブリ内の要素に共通の丸穴や切り欠き穴を作成することができます。

設定画面

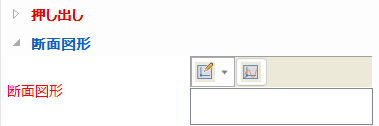

断面図形

カット形状の断面図形(スケッチ)を作成します。

参照：スケッチ設定の説明

奥行き

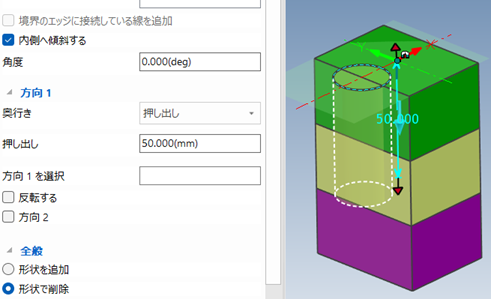

[押し出し/すべて貫通/中心] から選択します。

押し出し

押し出し量を入力します。対象パーツに対して設定量カットされます。

すべて貫通

対象パーツの端までカットされます。

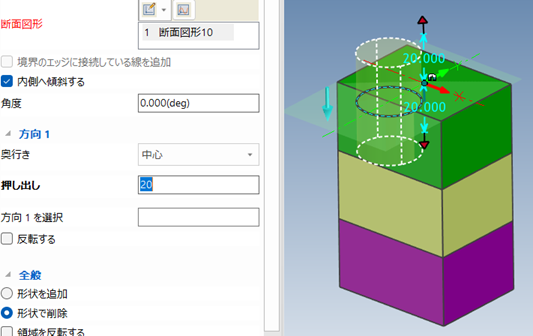

中心：

作成した断面図形を中心に両方向に設定量カットされます。

方向*を選択

選択したエッジ方向にカットします。

反転する

カット方向を反転します。

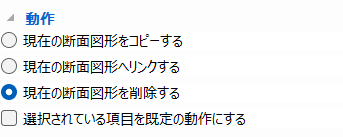

動作

断面図形(スケッチ)の処理動作を選択します。

項目	動作
現在の断面図形をコピーする	使用する断面図形をコピーして処理されます。元の断面図形はリンク無しで残ります。
現在の断面図形へリンクする	使用する断面図形にリンクされます。断面図形を編集するとカット形状も追従して変わります。
現在の断面図形を削除する	使用する断面図形は削除されます。カット形状を編集する際はAFグループ内のフィーチャを編集します。

[選択されている項目を既定の動作にする]：任意の処理動作を選択後、このチェックを入れると設定を維持します。

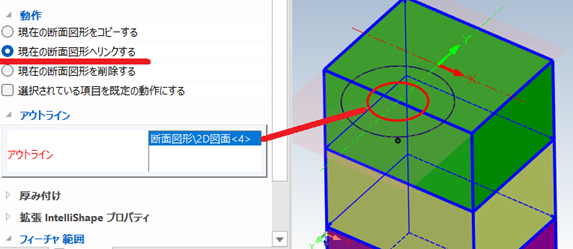

アウトライン

1つの断面図形内に複数の閉じたスケッチがある場合、アウトラインに選択したスケッチのみカット形状として選択することができます。

アウトラインを設定する場合、動作は [現在の断面図形にリンクする] を選択する必要があります。

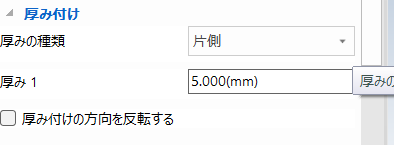

厚み付け

[厚みの種類] と [厚み]量を設定します。

選択	動作
G0(なし)	厚みは作成されず、閉じた断面図形でカットします。
片側	片側方向に指定厚み量をカットします。
対称	両方向に指定した厚み量をカットします。
両側	両方向にそれぞれ指定した厚み量をカットします。

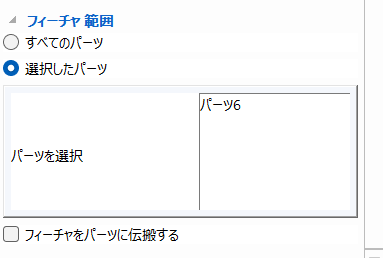

フィーチャ範囲

カットするアセンブリ内の要素を設定します。

選択	動作
すべてのパーツ	アセンブリ内のすべてのパーツが対象
選択したパーツ	形状から選択したパーツのみ対応

フィーチャをパーツに伝搬する

対象パーツに BREP として追加されます。
