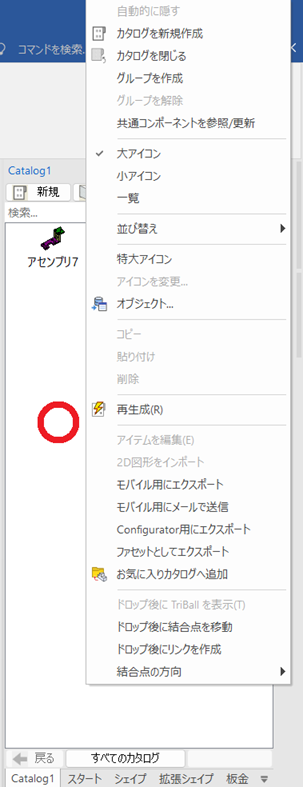

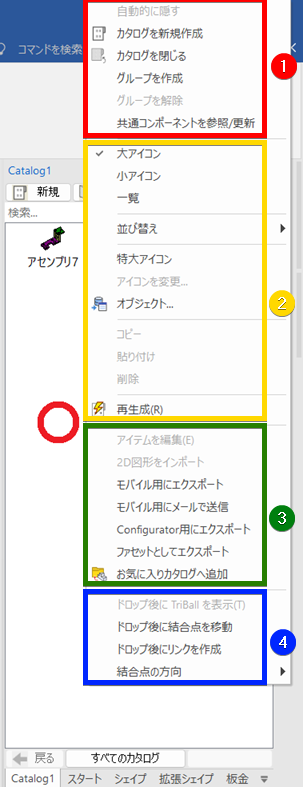

カタログの右クリックメニュー¶
1¶
| メニュー | 内容 |
|---|---|
| 自動的に隠す | 自動的に隠す状態になっている時に押すと、常時表示になります。 |
| カタログを新規作成 | 真っ新なカタログが作成されます。 |
| カタログを閉じる | 表示しているカタログを閉じます。 |
| グループを作成 | 1つまたは複数のカタログを1つのグループ(フォルダ)に格納します。 |
| グループを解除 | 作成したグループ(フォルダ)のみ削除し、中のアイテムが表に出ます。 |
| 共通コンポーネントを参照/更新 | 任意のフォルダに保存されているicsファイルをカタログとして使用します。 |

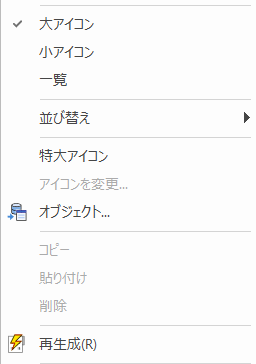

2¶
| メニュー | 内容 |
|---|---|
| 大アイコン/小アイコン/一覧 | カタログの表示状態を変更します。 |
| 並び替え | カタログ名から昇順/降順で並び替えます。 |
| 特大アイコン | 一番大きなアイコン表示になります。 |
| アイコンを変更 | アイコンを変更したい場合に使用します。任意の画像をアイコンに使用できます。※ ico拡張子のみ対応 |
| オブジェクト | 2Dドローイングの機能 |
| コピー/貼り付け/削除 | 登録アイテムの各操作を実行します。 |
| 再生成 | 登録アイテムをすべて再生成します。再生成すると、実施したIRONCADバージョンのデータになります。 |
カタログ再生成の注意点
-
古いバージョンのパーツ/アセンブリアイテムは再生成を実施して問題ありません。
カスタム穴などのアドインプロパティを持つアイテムは、再生成によりドロップした際エラーが表示される場合があります。その際は再登録してください。
> 参照：赤い注意点を参照
3¶
| メニュー | 内容 |
|---|---|
| アイテムを編集 | 登録後にアイテム内容を編集します。 |
| 2D図形をインポート | 2Dドローイングの機能 |
| モバイル用にエクスポート | iPad対応廃止により、機能なし。コマンドが残っており申し訳ございません。 |
| モバイル用にメールで送信 | iPad対応廃止により、機能なし。コマンドが残っており申し訳ございません。 |
| Configulator用にエクスポート | IRONCAD Synergy用にカタログをエクスポートします。通常使用しません。 |
| ファセットとしてエクスポート | カタログ内のアイテムを編集不可能なデータとしてカタログファイルが保存されます。 |
| お気に入りカタログへ追加 | お気に入りカタログに追加します。お気に入りカタログはキーボードの"c"キーで表示します。 |
4¶
| メニュー | 内容 |
|---|---|
| ドロップ後に TriBall を表示 | 設定したアイテムをドロップと同時に TriBall が起動します。 |
| ドロップ後に結合点を移動 | IntelliShape レベルに適用した結合点をドロップしたときにパーツレベルに移動します。 |
| ドロップ後にリンクを作成 | 設定したアイテムをドロップと同時に同じアイテムがすでにある場合、内部リンクが設定されます。 |
| 結合点の方向 | 2Dドローイングのカタログに登録したテキストを結合点にリンク付けし、投影時にテキストを指定の向きで表示します。※開発中のため使用不可 |
