ガイドラインを使用したロフト

複数の断面図を使用し、ガイドラインに沿ったロフト形状を作成します。

両端の断面形状が異なるスイープ形状などの複雑なモデルを作成する際に便利です。

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

プロパティブラウザの共通項目の説明はこちらをご参考ください。

参照 : アセンブリフィーチャ

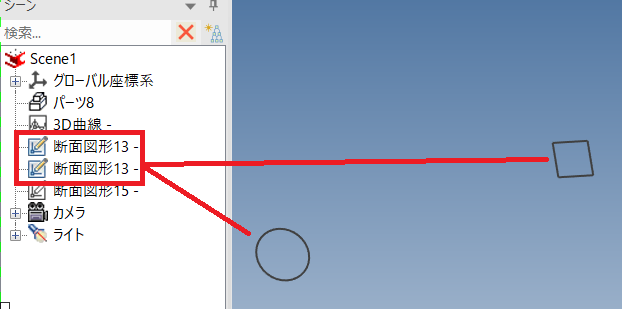

両端の断面図形の作成

断面図を作成します。

最初に作成した断面図を TriBall でコピーして編集することで、位置を合わせながら複数の断面図を作成できます。

作図方法については、2D シェイプのページをご参照ください。

参照：2D シェイプ

ブロックや円柱などの面を断面図形として利用することもできます。

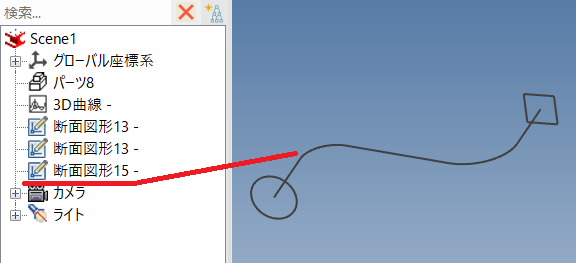

ガイドラインの作成

2Dスケッチまたは3D曲線機能で、両端の断面図形をつなぐガイドラインを作成します。

このときガイドラインの両端はロフトを作成する際の中心もしくは共通の端点に作成します。

ロフトの作成

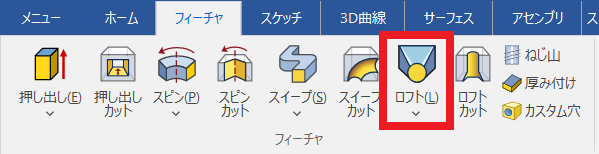

ロフトコマンドを起動します。

プロパティブラウザにオプション項目が表示されます。

既存のパーツとしてロフト形状を作成する（既存のパーツの形状を変更する）場合は、[オプション] → [シーンからパーツを選択する] を選択し、シーンから対象のパーツを選択します。

新しいパーツとしてロフト形状を作成する場合は、[オプション] → [新しいパーツを作成する] を選択します。

プロパティブラウザの項目が切り替わり、[断面図形] → [断面図形] が赤くハイライトされます。

シーン上で断面図形を順番に選択していきます。

[断面図形] → [断面図形] のボックスに選択した断面図形が表示されます。

シーンでは、選択した順番で断面図形に番号が表示されます。同時にロフト形状のプレビューが表示されます。

[断面図形] → [断面図形] のボックスの矢印で断面図形の順番を変更することができます。（シーンには反映されません）

---

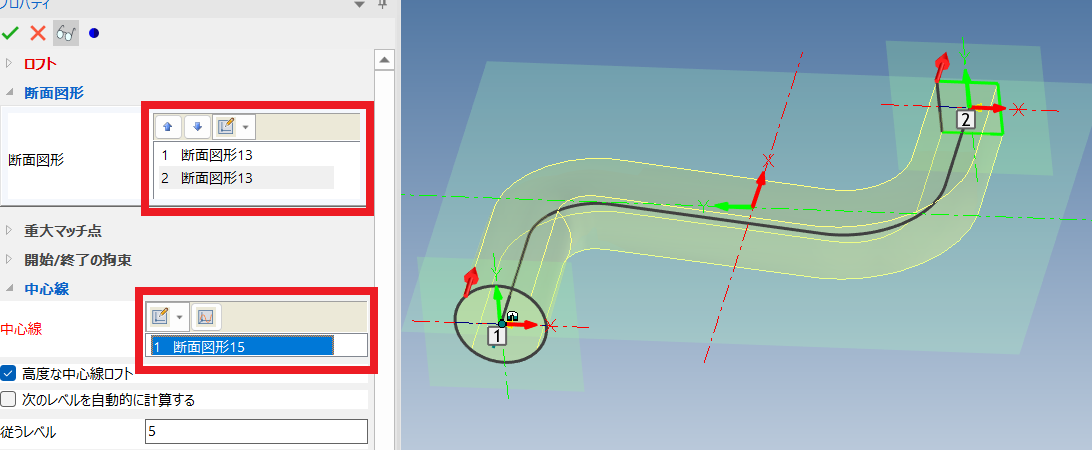

ロフトを作成します。

断面図形：2つの断面図形を選択
中心線：ガイドラインを選択
