コーナーリリーフを作成

2つのベンドが合わさる箇所にコーナーリリーフを作成します。

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

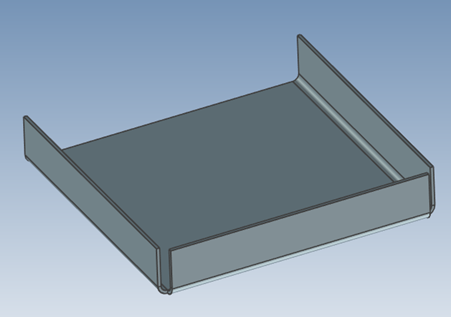

〔1〕ストックとベンドの板金パーツを作成します。

〔2〕[板金]タブ → [コーナーリリーフを作成] をクリックします。

〔3〕リリーフを作成できる箇所に[●]が表示します。

〔4〕条件を設定します。

コーナー

リリーフ作成可能なコーナーから選択した箇所が表示します。

リリーフの種類

円形

リリーフの半径値を入力します。

矩形

正方形でリリーフが作成されます。
1辺の長さと角のフィレットRを入力します。

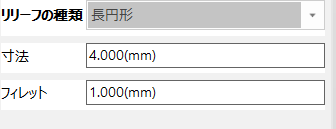

長方形

スロット形状でリリーフが作成されます。
スロットの長さと幅を入力します。

作成

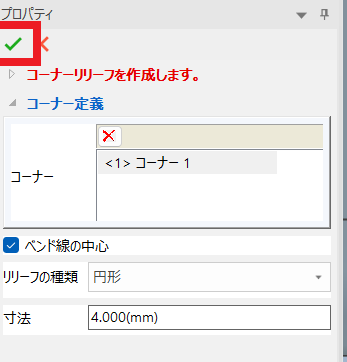

設定完了後、プロパティブラウザ左上の[レ]をクリックします。

板金データの大きさに対して設定した値が大きすぎるとエラーが発生し、作成できません。そのときはツリーからエラー箇所を右クリックし、[フィーチャを編集] で修正してください。
