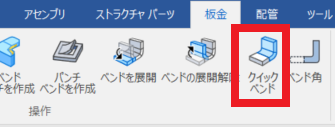

クイックベンド

カタログからベンドをドロップすることなく、エッジを選択して連続でベンドを作成できます。

予めストックは作成しておきます。

プロパティブラウザの設定

ストックまたはベンドのエッジを選択します。

ベンド角度、ベンド半径

指定値を入力します。　※厚みよりも小さい半径は、自動的に設定可能な最小ベンド半径が適用されます。

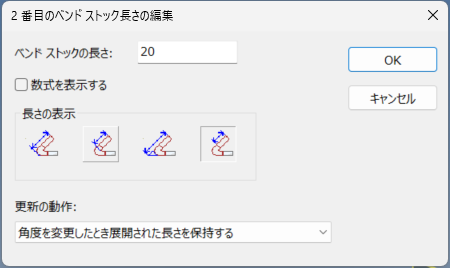

ベンド長さオプション

直線長さの基準を [直線長さ/接線/ベンド内長さ/ベンド外長さ] から選択します。

各長さのオプションは、長さ設定ハンドルのダブルクリックメニューの [長さの表示] を参考にしてください。

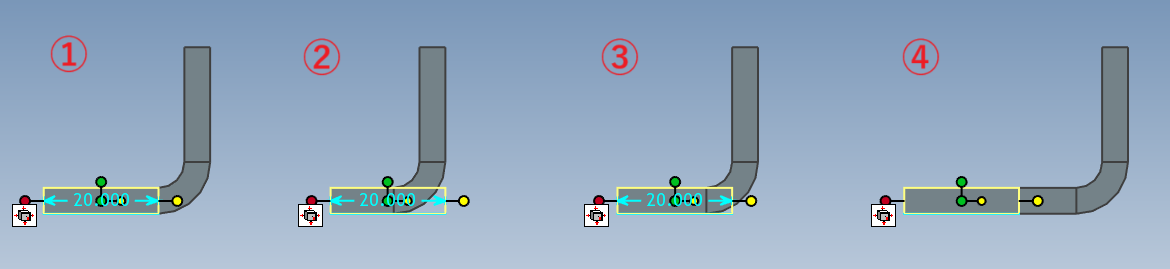

ベンド位置オプション

ベンドを作成開始する基準位置を選択します。

番号	選択	内容
①	選択したエッジに配置	選択したエッジからベンドを作成します。
②	ベンド外側配置	ベンドの外面を基準にベンドを作成します。
③	ベンド内側配置	ベンドの内面を基準にベンドを作成します。
④	カスタム長さによる配置	指定のストック長と曲げを作成します。
