ミラー

ミラー

作成した断面図形を任意の軸または線でミラーコピー/移動する場合に使用します。

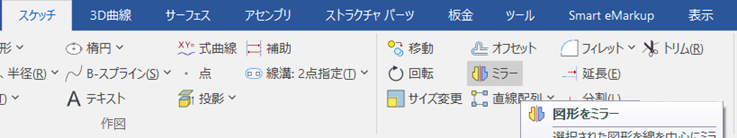

〔1〕[スケッチ]タブ → [編集]グループ → [ミラー] をクリックします。

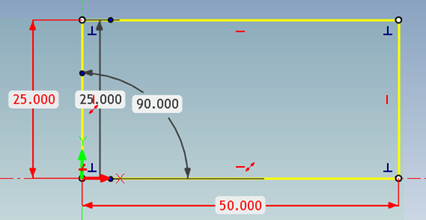

〔2〕ミラーする線を選択またはマウス左クリックで囲んで選択します。

〔3〕プロパティ欄の パラメーターから [移動] / [コピー] を選択します。
また断面図形に拘束を設定している場合、ミラーする図形にも設定する場合は、[ミラー拘束をロックする] にチェックを入れます。

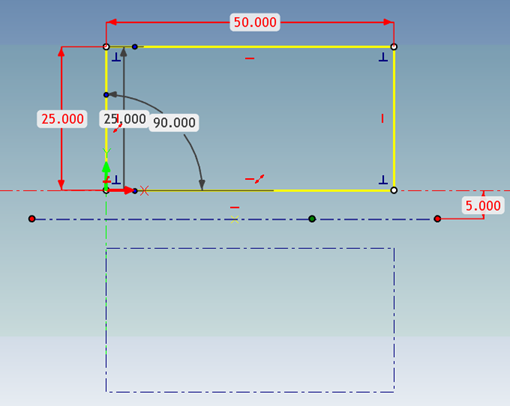

〔4〕マウスを右クリックすると図形選択完了となり、続けてミラーする軸を選択します。

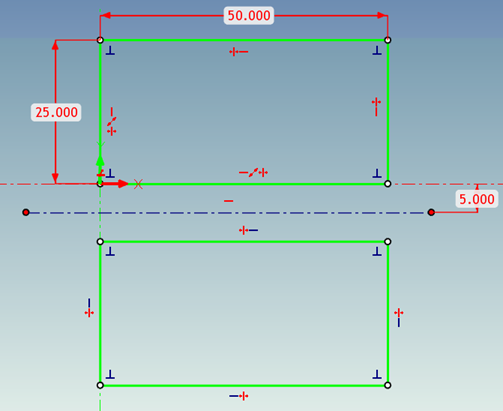

〔5〕プロパティ欄左上の [レ] を押し、決定します。
