テキストの上書き（変更）

1.特定パーツ/アセンブリのテキストを上書きする場合

〔1〕すでにテキストを配置しているパーツ/アセンブリを選択します。

〔2〕[アドイン]タブ → [icText] → [テキスト配置] をクリックします。

パーツ/アセンブリ選択後、右クリックメニューの下側にある[テキスト・プロパティ] をクリックでも [icText]ダイアログを表示することができます

〔3〕[icText]ダイアログ が表示されます。
ダイアログで表示する内容やテキストのサイズ等を変更します。

〔4〕ダイアログで [上書き] をクリックします。
[ボタンクリック後、ダイアログを閉じる] にチェックを入れている場合は、ここで操作完了となります。チェックを入れていない場合は、[閉じる] をクリックして操作完了です。

2.ファイル直下の階層パーツ/アセンブリのテキストを上書きする場合

ファイル直下の階層は、下図の黄色でハイライトされた階層です。

〔1〕何も選択していない状態で、[アドイン]タブ → [icText] → [テキスト配置] をクリックします。

〔2〕[シーン上全てのエレメントが対象です。～] のダイアログが表示されます。
[OK] をクリックすると icText のダイアログが表示されます。

〔3〕[icText]ダイアログ が表示されます。
ダイアログで表示する内容やテキストのサイズ等を変更します。

〔4〕[上書き] をクリックします。
[ボタンクリック後、ダイアログを閉じる] にチェックを入れている場合は、ここで操作完了となります。チェックを入れていない場合は、[閉じる] をクリックして操作完了です。

パーツ/アセンブリを選択せずに、[テキスト配置] を行った場合、アセンブリ内のパーツにテキストは選択されません。

3.アセンブリ配下の全パーツのテキストを上書きする場合

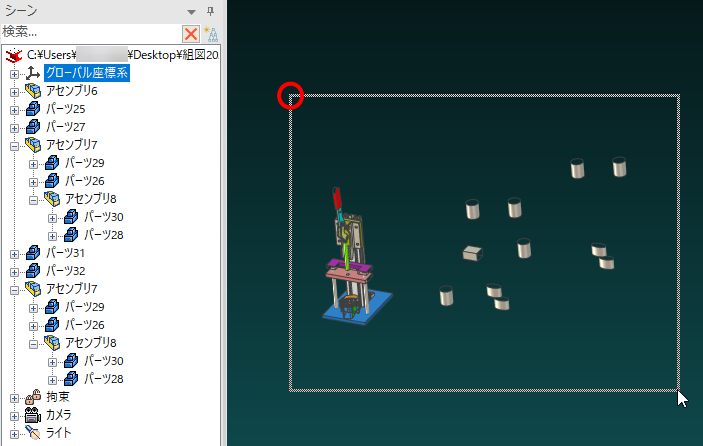

〔1〕右下の選択フィルターで [パーツ] を選択します。

〔2〕シーン上で選択をします。

〔3〕[アドイン]タブ → [icText] → [テキスト配置] をクリックします。

〔4〕[icText]ダイアログ が表示されます。
ダイアログで表示する内容やテキストのサイズ等を変更します。

〔5〕[上書き] をクリックします。
[ボタンクリック後、ダイアログを閉じる] にチェックを入れている場合は、ここで操作完了となります。チェックを入れていない場合は、[閉じる] をクリックして操作完了です。

4.全パーツ/アセンブリのテキストを上書きする場合

〔1〕右下の選択フィルターで [パーツ] を選択します。

〔2〕シーン上で選択をします。

〔3〕シーンブラウザでアセンブリを選択します。
アセンブリが展開されていない場合は、[+] をクリックし、展開します。

〔4〕[アドイン]タブ → [icText] → [テキスト配置] をクリックします。

〔5〕[icText]ダイアログ が表示されます。
ダイアログで表示する内容やテキストのサイズ等を変更します。

〔6〕[上書き] をクリックします。
[ボタンクリック後、ダイアログを閉じる] にチェックを入れている場合は、ここで操作完了となります。チェックを入れていない場合は、[閉じる] をクリックして操作完了です。
