3章 使用できるプロパティについて

本章では、各プロパティの表示、追加、変更、削除の可否について解説します。

全般プロパティ

IronCAD のプロパティ	icBOM でのプロパティ名	表示	追加	変更	削除
① ユーザー名	部品名	〇	-	〇	-
② パーツ番号	部品番号	〇	〇	〇	〇
③ 説明	説明	〇	〇	〇	〇
④ 数量	数量	〇	-	-	-

① ユーザー名について

IRONCAD の仕様上、ユーザー名を空白にすることはできないため、icBOM でもユーザー名の追加 / 削除はできません。

④ 数量について

• 数量が "自動計算" の場合は、1 を出力します。

• 数量が "ユーザー設定 [数値]" の場合は、数値を出力します。

• 数量が "ユーザー設定 [文字列]" の場合は、文字列を出力します。

材料プロパティ

IronCAD のプロパティ	icBOM でのプロパティ名	表示	追加	変更	削除
① 材料	材料名	〇	〇	〇	〇
② 質量密度	密度(kg/m^3)	〇※1	-	〇※2	-
③ 計算質量	計算質量(kg)	〇※1	-	-	-
④ 指定質量	指定質量(kg)	〇※1	〇※3	〇※2	〇※4
⑤ 体積	体積(mm^3)	〇※1	-	-	-
⑥ 材料+質量密度	材料名+密度	〇	材料のみ〇	〇	材料のみ〇

上表は、パーツに対応しています。

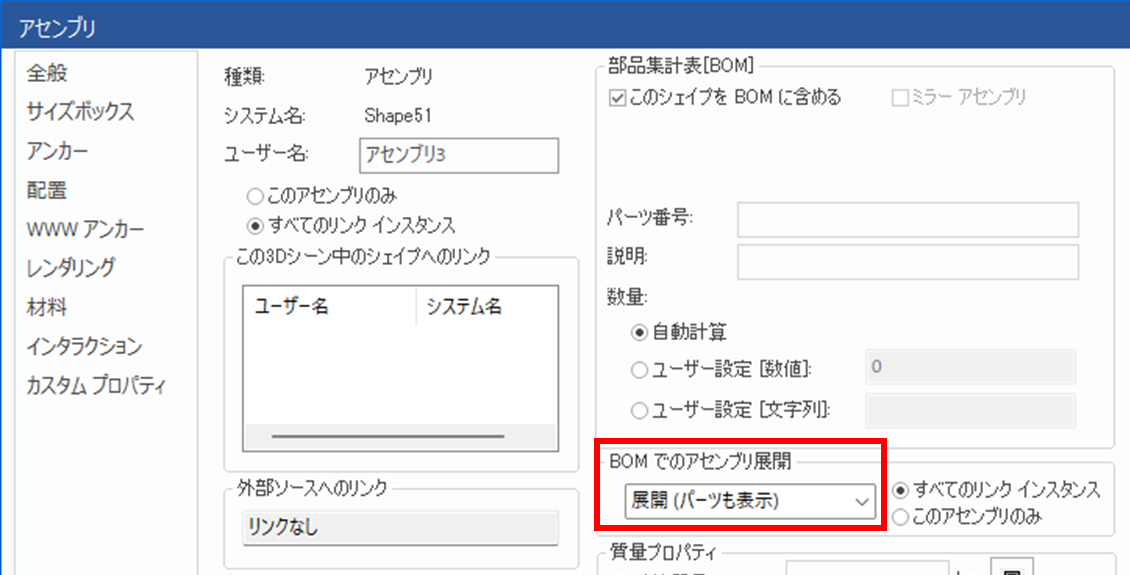

アセンブリの場合、アセンブリプロパティの全般にある BOM でのアセンブリ展開を "展開" に設定すると、材料プロパティは表示されず、追加、変更、削除もできません。

BOM でのアセンブリ展開を "展開しない" に設定しているアセンブリは、パーツ扱いになり、上表の一部が対応します。

② 質量密度について

IRONCAD の仕様上、質量密度を空白にすることはできないため、icBOM でも追加、削除はできません。

③ 計算質量について

IRONCAD の仕様上、計算質量は体積と質量密度の積になるため、体積と同様に追加、変更、削除はできません。

⑤ 体積について

IRONCAD の仕様上、体積はモデルからの自動計算になるため、追加、変更、削除はできません。

Note

※1 抑制状態のパーツでは、表示、変更、削除ができません。

Note

※2 質量密度と指定質量は、同時に変更できません。（質量密度または指定質量のどちらかを変更した場合、他方の値が自動計算されます。）

Note

※3 指定質量を追加すると、計算質量から指定質量に変更され、密度を計算します。

Note

※4 指定質量を削除すると、指定質量から計算質量に変更されます。

その他プロパティ

IronCAD のプロパティ	icBOM でのプロパティ名	表示	変更
① 種類	タイプ	パーツ / アセンブリ のどちらかを表示	-
② 外部ソースへのリンク	外部リンク	FALSE / リンクパス のどちらかを表示	-
③ 抑制する	抑制	TRUE / FALSE のどちらかを表示	-
④ このシェイプを BOM に含める	BOMに含める	TRUE / FALSE のどちらかを表示	〇
⑤ BOM でのアセンブリ展開	アセンブリ展開	TRUE / FALSE のどちらかを表示	〇
⑥ ElemantID	ID	〇	-
⑦ システム名	システム名	〇	-
⑧ 階層数	階層数	〇	-

上記プロパティは、プロパティの状態を表現する文字列、ID 等を表示するものです。追加、削除はできません。

サイズボックスプロパティ

icBOM でのプロパティ名	表示
長さ（mm）	パーツの全体長さの値を mm 単位で表示
幅（mm）	パーツの全体幅の値を mm 単位で表示
高さ（mm）	パーツの全体高さの値を mm 単位で表示

上記プロパティは、パーツの全体長さ、幅、高さを mm 単位で表示します。追加、変更、削除はできません。

カスタムプロパティ

IronCAD のプロパティ	icBOM でのプロパティ名	表示	追加	変更	削除
カスタムプロパティ	カスタムプロパティの名前	〇	〇	〇	〇

カスタムプロパティは、表示、追加、変更、削除のすべてが可能です。 IRONCAD の仕様上、項目がある状態では値を空白にできないため、削除する際は、項目と値が同時に削除されますのでご注意ください。

カスタムプロパティを追加する際は、セルの書式設定にご注意ください。 詳細は以下をご確認ください。

参照：カスタムプロパティの追加について
