配管コマンド
IRONCAD 2025 新機能
配管の作成手順については下記ページの動画をご参照ください。
参照：配管の作成例
編集¶
配管を作成¶

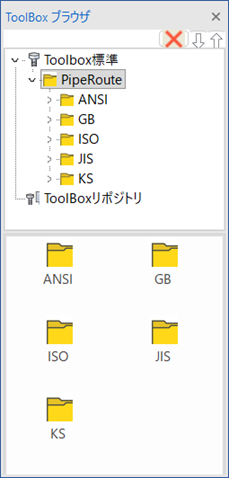

作成/編集時に必ず押すコマンドです。ToolBoxブラウザが起動します。
※ IRONCAD2026 より JIS規格を追加しました。
自動ルート¶

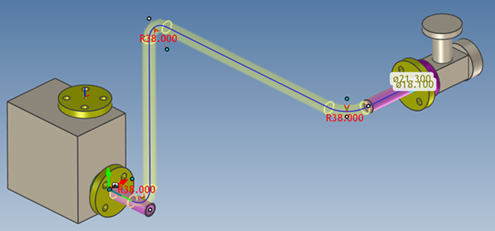

配管部品や 3D 曲線を作成後、作成両端の端点を選択することで自動で配管を作成します。
ルートを編集¶
作成した配管を編集するときに押します。配管編集のトリガーボタンです。
配管プロパティ¶
ツリーに配管が存在する時に起動できます。配管条件を表示します。
直線¶
3D 曲線機能の[直線]コマンドです。フランジ等が不要で配管のみを作成するときに作図します。
ルートを分割¶
作成した配管を途中で分割するときに使用します。
ルートを編集モードで、配管に表示する3D曲線の任意の場所をクリックすると、分割点が作成されます。
分割点を右クリックし、[接続を解除] することで、配管が分割されます。
溶接隙間¶
作成したエルボ×配管の間に任意の溶接隙間を設定します。
配管プロパティが以下のときに設定できます。
拘束¶
3D 曲線の [拘束]機能です。作成した配管の 3D 曲線に設定します。
