データ

① DWGの読み込み

DWG データを開く際の線分のプロパティを設定します。

[既定の線の太さ] を 0.00ｍｍ に設定しておくことで、DWG データで設定された線分の太さで読み込みます。

② DWGの書き出し

DWG データをエクスポートする際に、分解する項目を設定します。

読み込み先の CAD で図面のフィレットが正常に表示されない場合などは、図形がブロック化されている可能性があります。[ブロックを分解する] にチェックを入れて書き出すことで、正常に読み込める場合があります。

③ オブジェクトの互換性

読み込んだ DWG ファイルの属性を使用します。

④ DXFファイルの保存時にプレビューを作成する

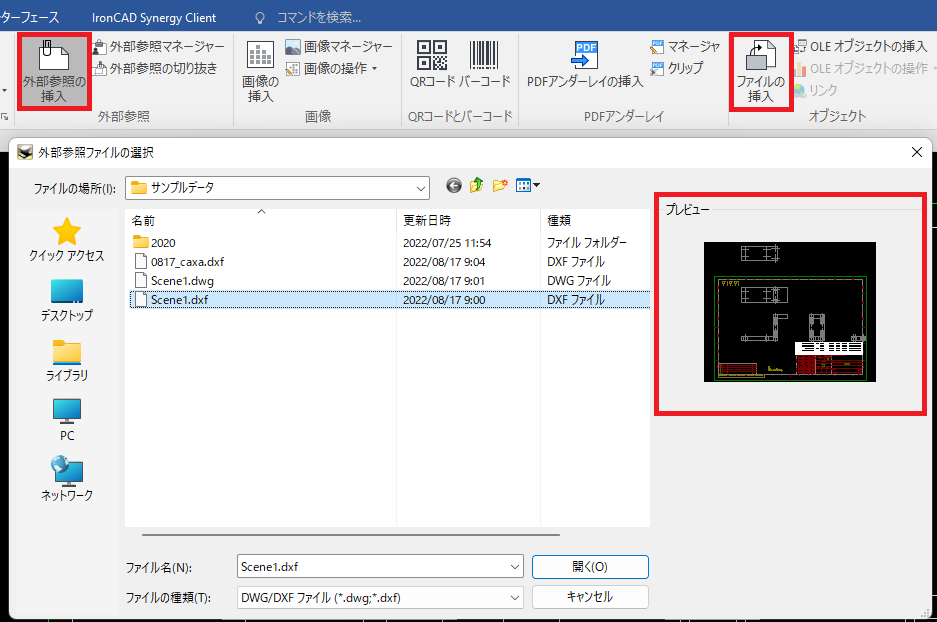

チェックを入れて DXF または DWG へ保存すると、保存したデータを別のデータに読み込む際、[挿入]タブ の [外部参照の挿入]、[ファイルの挿入]画面 でプレビューが表示されます。
また [名前を付けて保存]画面 もプレビューがありますが、既存データに対してのみ有効です。

• メニューの [開く]コマンド や個別にフォルダーを開いた場合はプレビューは表示されません。
• [名前を付けて保存]するデータのプレビューは表示されません。

⑤ xy平面 にないオブジェクトを持つdwgファイルを開くいたときのダイアログを無視する

xy平面にないオブジェクトを持つ dwg を開くいたときのダイアログを無視する。
ダイアログに表示されるチェック（次まで表示しない）を入れると、オプション にもチェックが入ります。
