チュートリアル
以下のモデルを例に ic配管の基本的な操作をご案内いたします。
本チュートリアルでは IRONCAD2023 と ic配管3 を使用しています。
モデルダウンロード
以下のリンクから練習用モデルをダウンロードできます。
配管実行

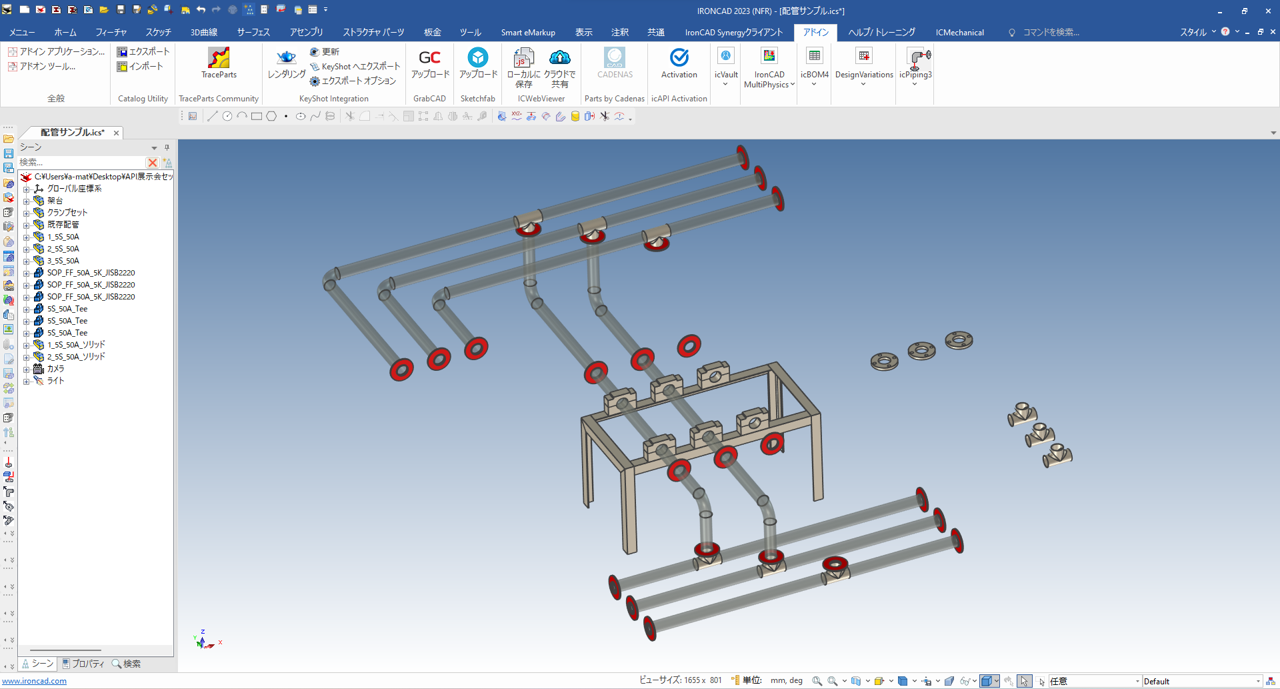

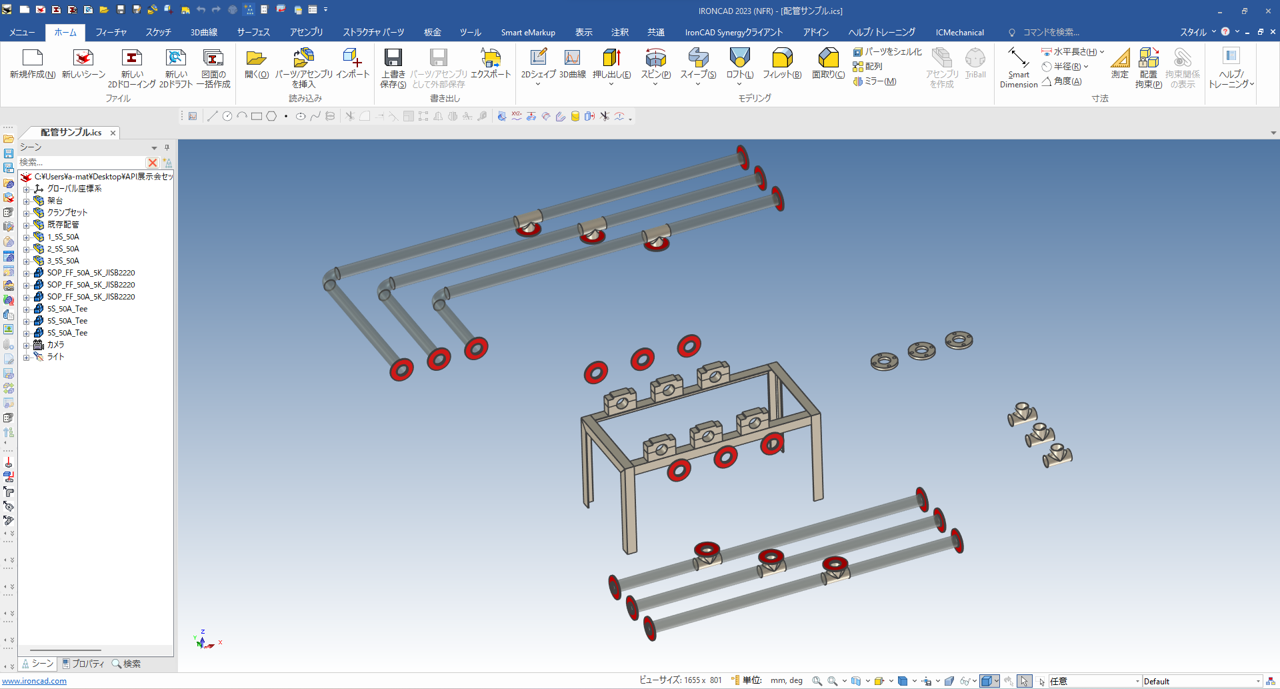

ダウンロードした「ic配管サンプル.ics」を開きます。
ダミーパーツアセンブリ「1_5S_50A」を選択し、[配管] ボタンをクリックします。

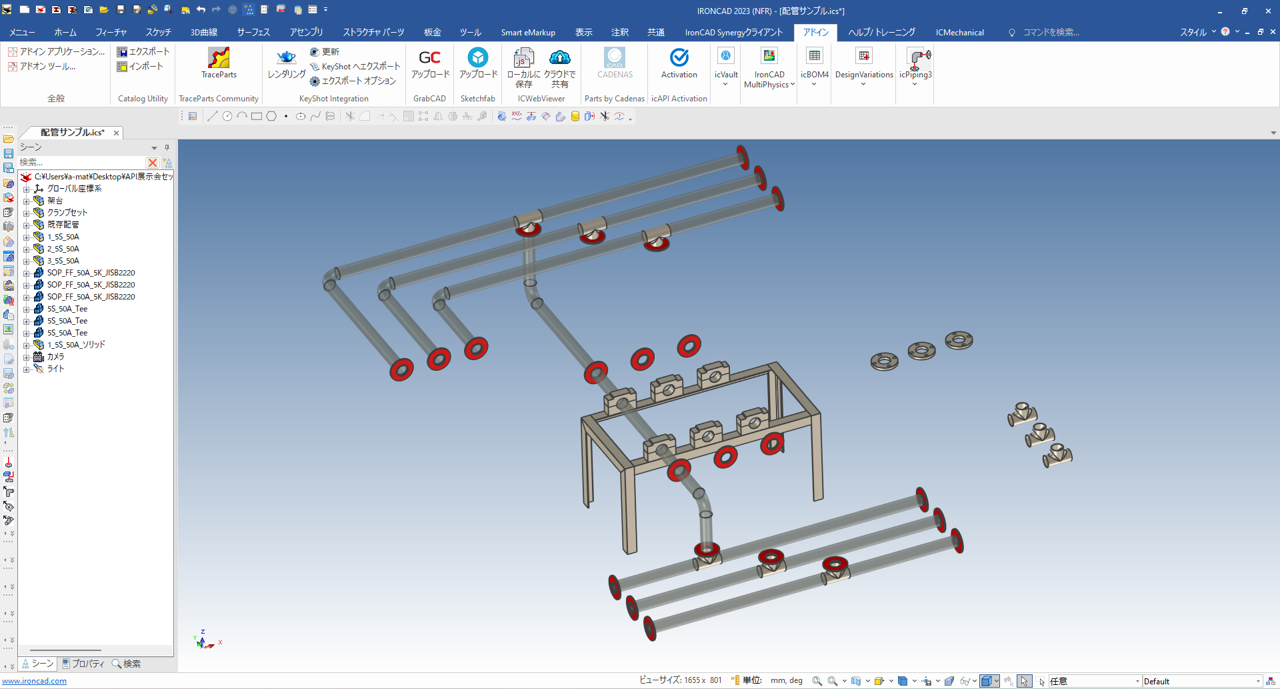

「1_5S_50A_ソリッド」アセンブリが作成され、パイプが自動モデリングされます。

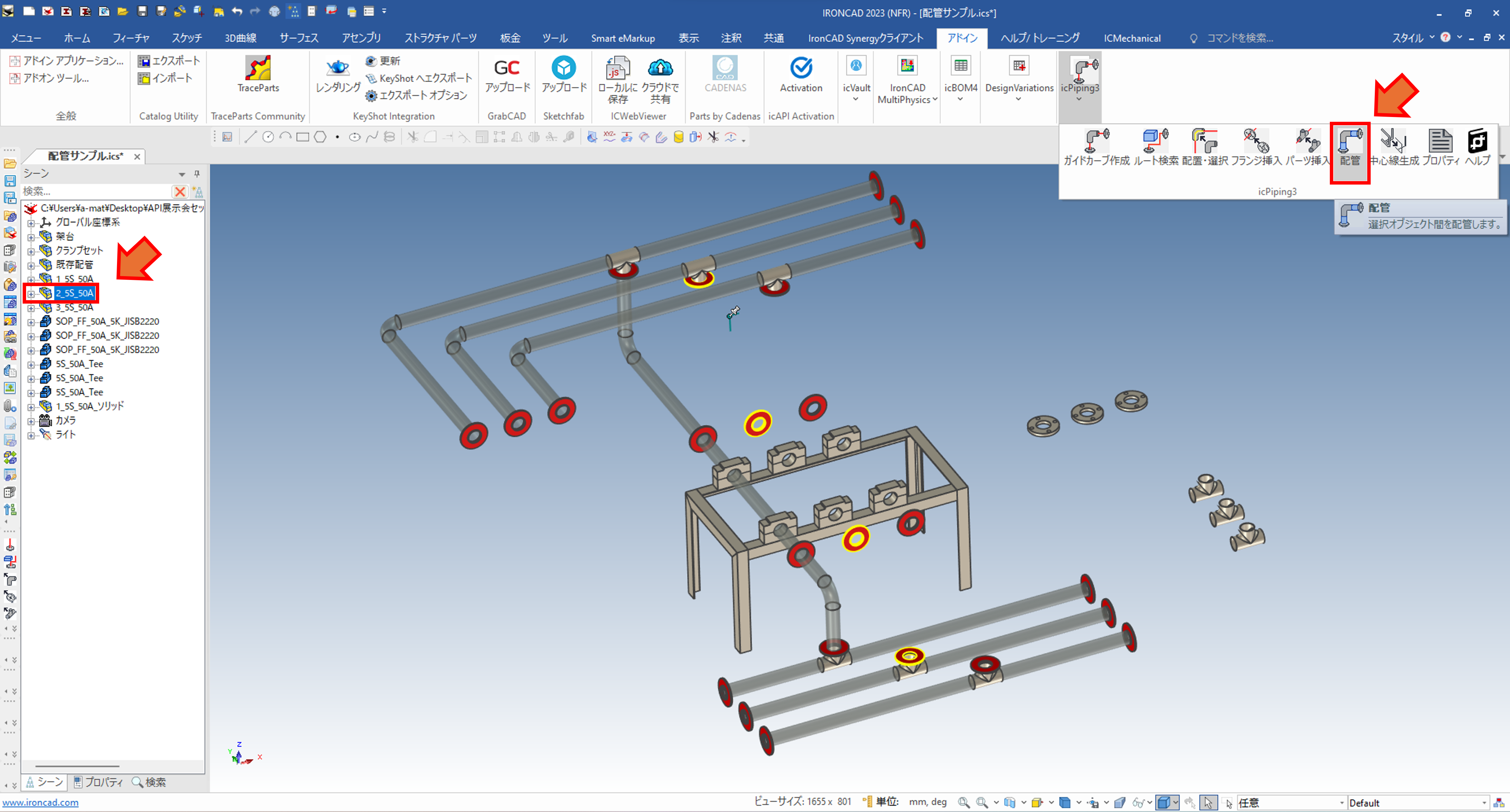

ダミーパーツアセンブリ「2_5S_50A」を選択し、[配管] ボタンをクリックします。
「2_5S_50A_ソリッド」アセンブリが作成され、パイプが自動モデリングされます。

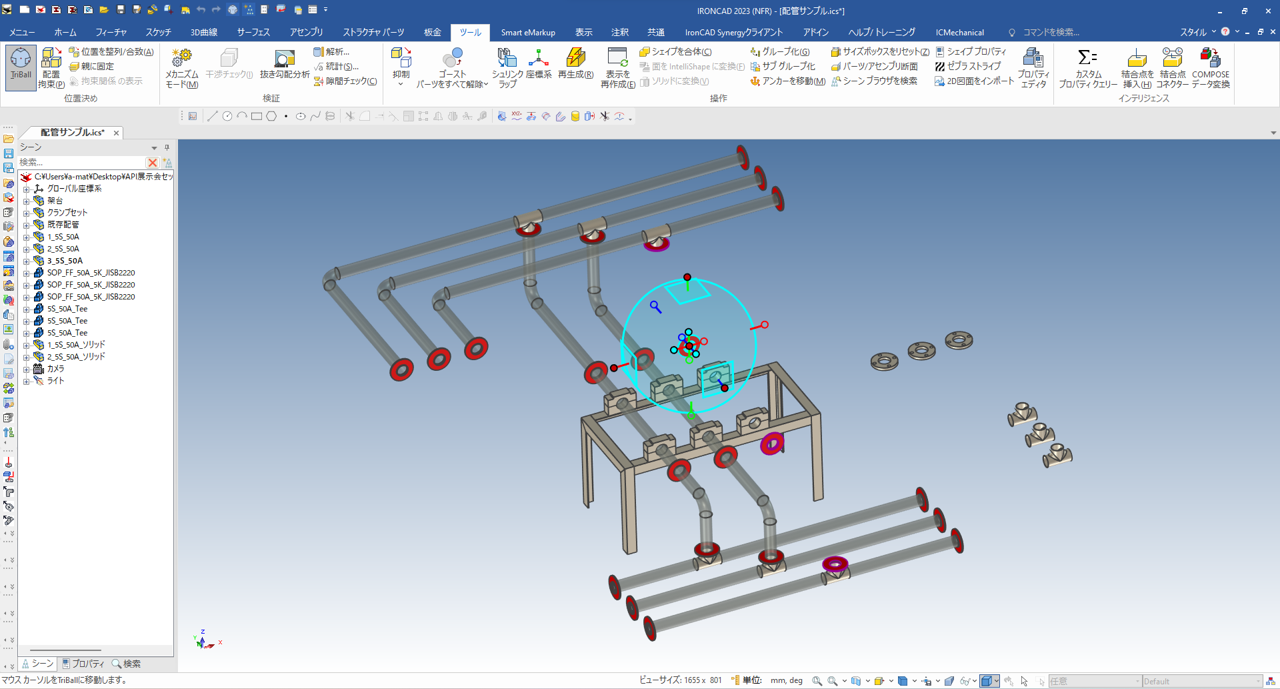

ダミーパーツアセンブリ「3_5S_50A」にあるダミーパーツを選択して、TriBall を配置します。

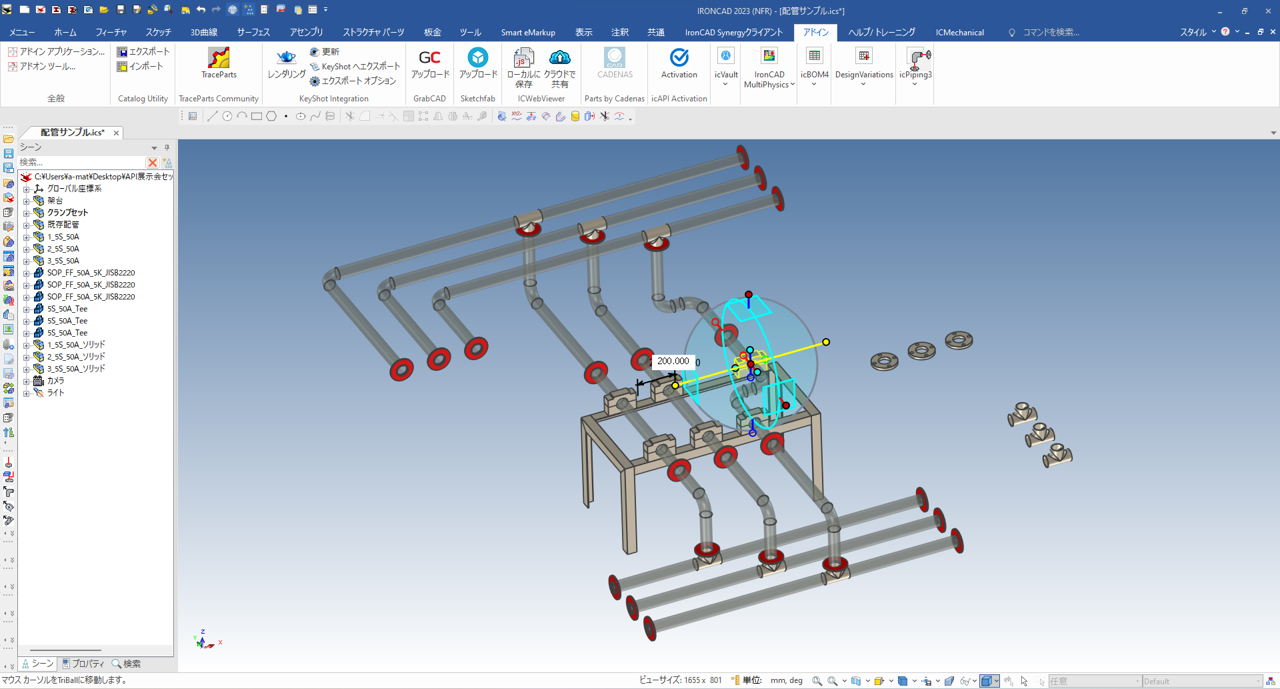

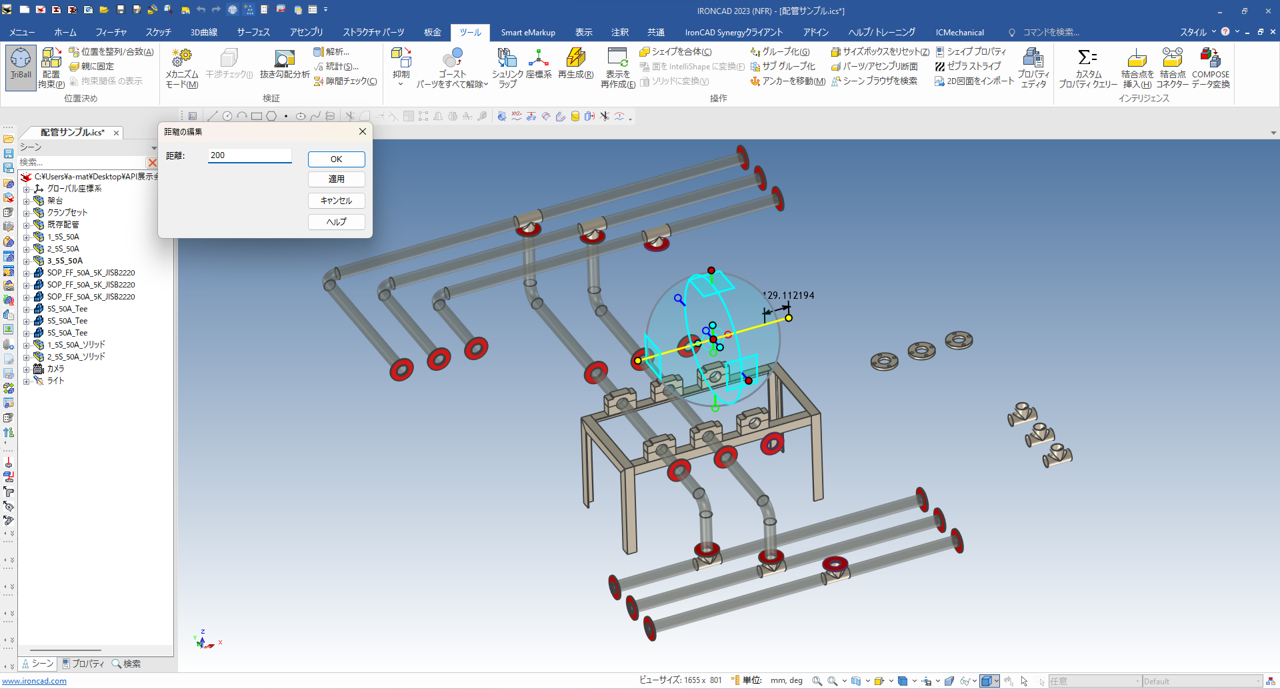

右側に 200mm 移動します。

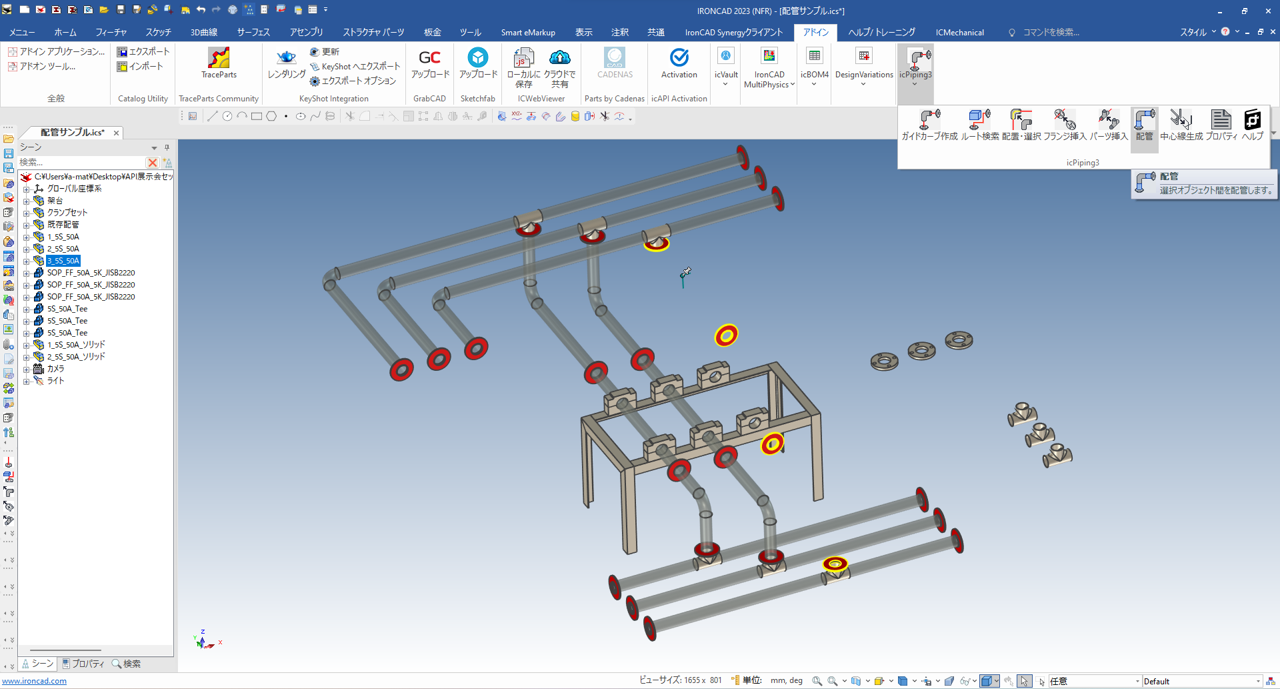

位置を変更した状態のダミーパーツアセンブリ「3_5S_50A」を選択し、[配管] ボタンをクリックします。

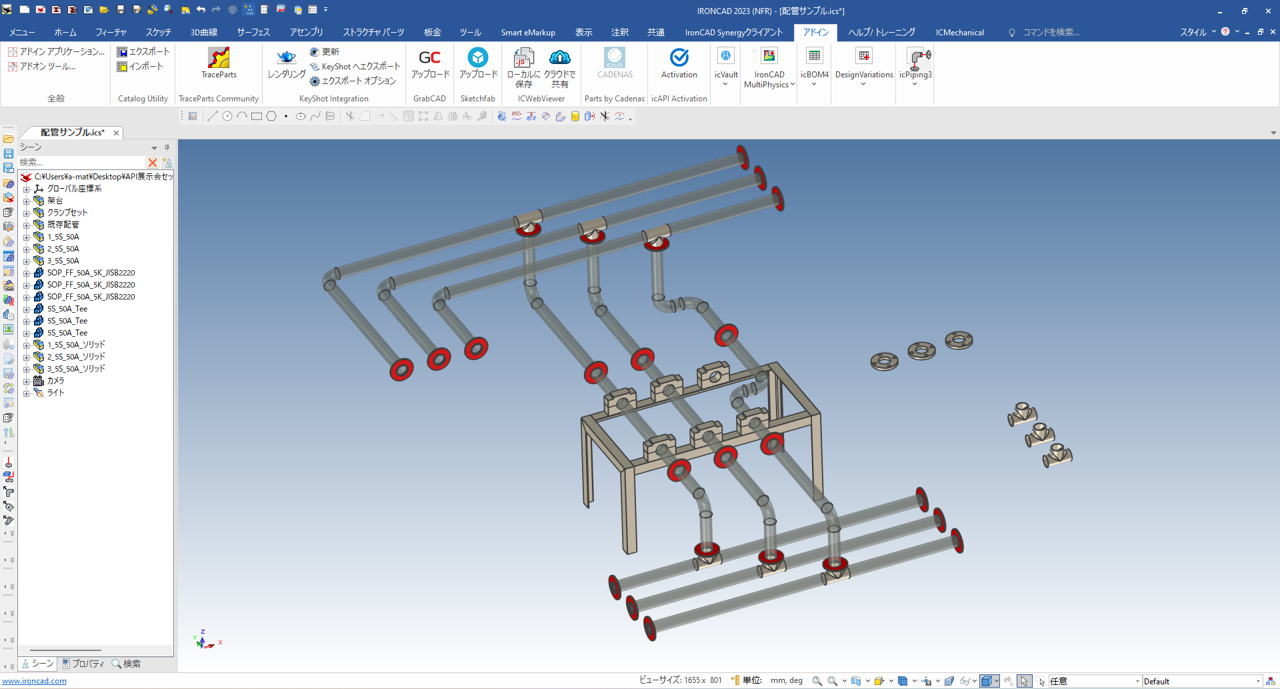

「3_5S_50A_ソリッド」アセンブリが作成され、パイプが自動モデリングされます。
位置を変更したダミーパーツに対して、パイプが自動モデリングされていることを確認できます。
クランプも右側に 200mm 移動します。
フランジ配置

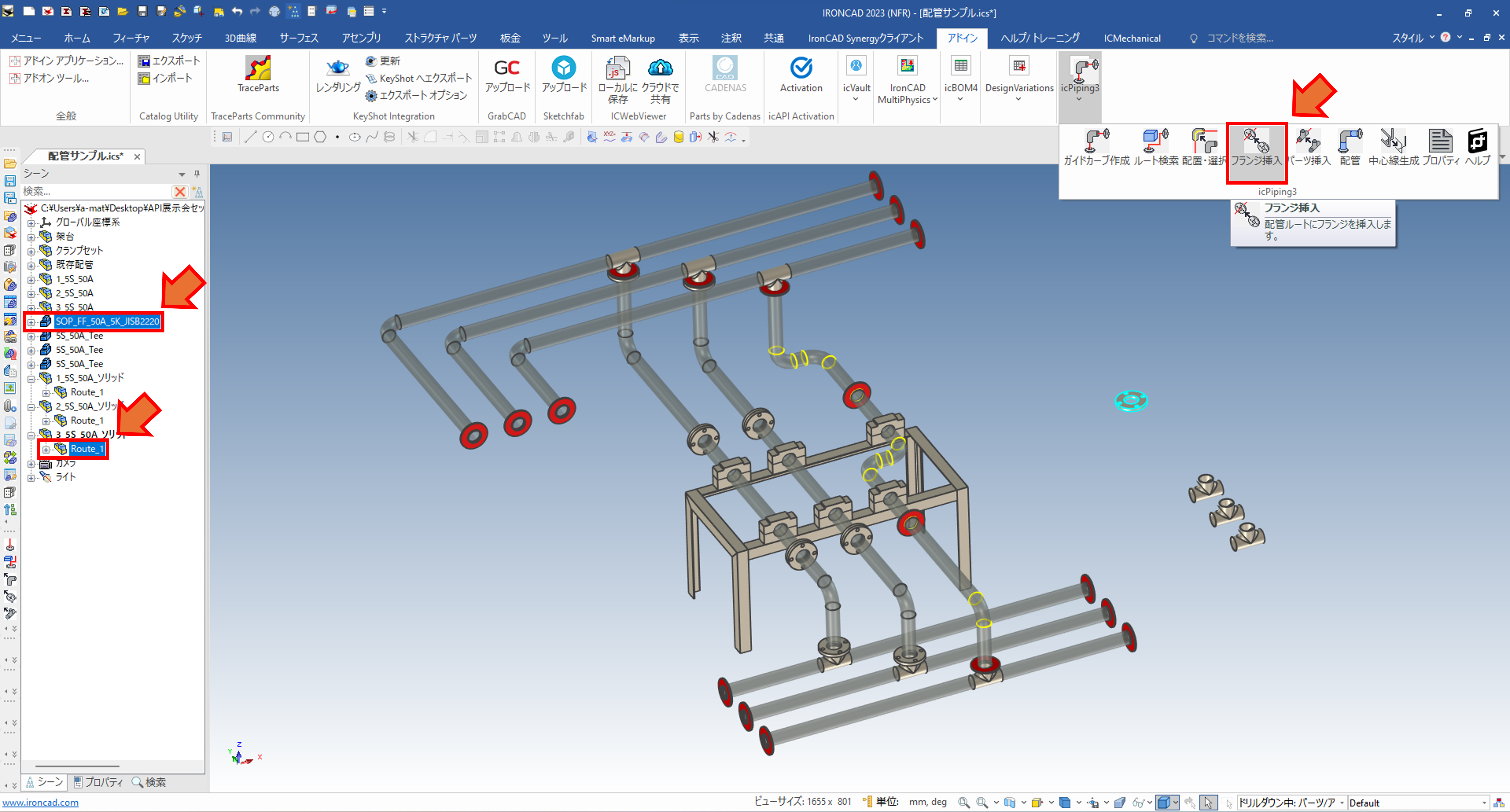

「1_5S_50A_ソリッド」の中にある「Route_1」アセンブリとフランジを選択して、[フランジ挿入] ボタンをクリックします。
※先に「Route_1」アセンブリを選択し、次にフランジを選択してください。

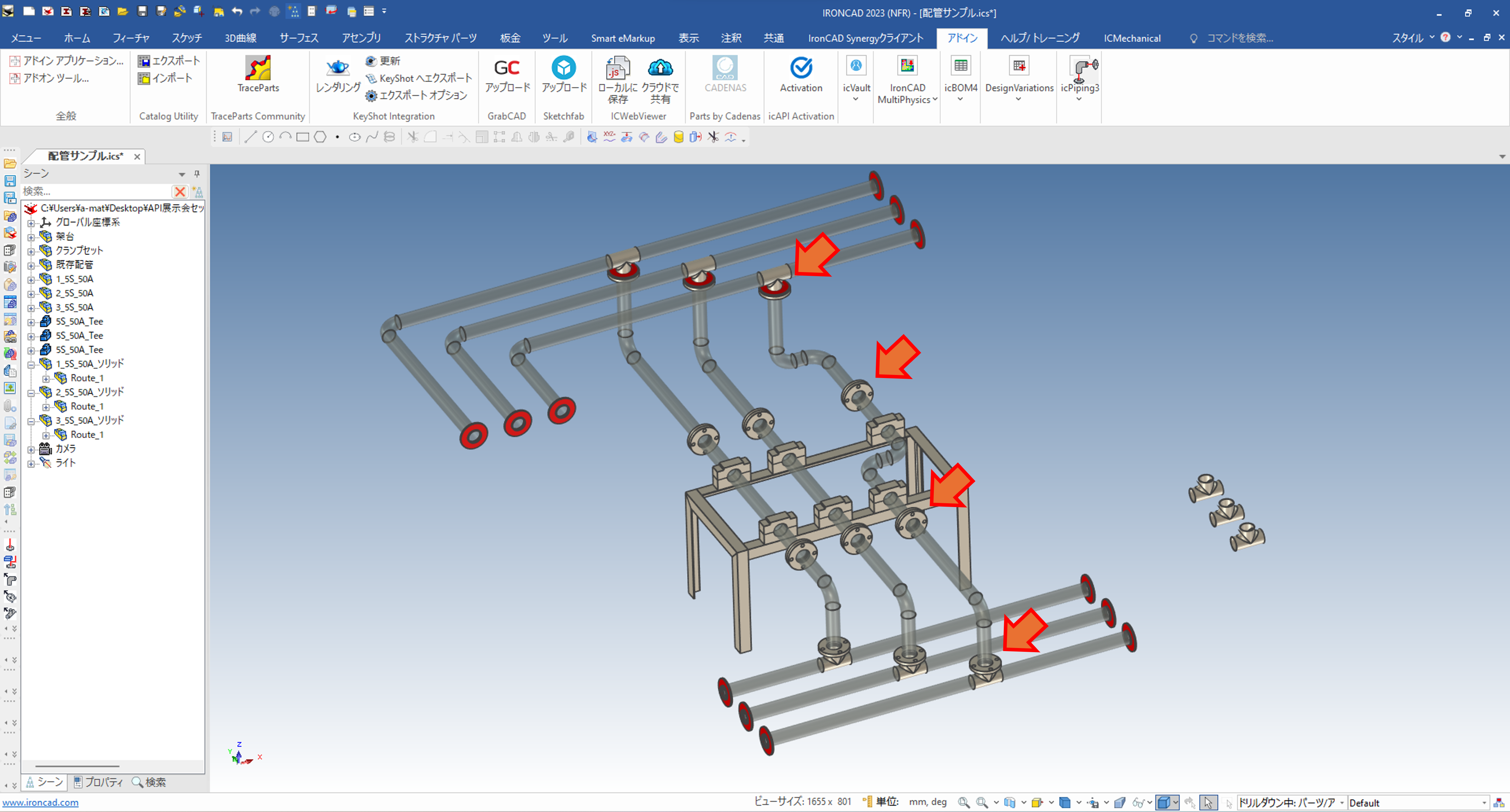

フランジが挿入されます。

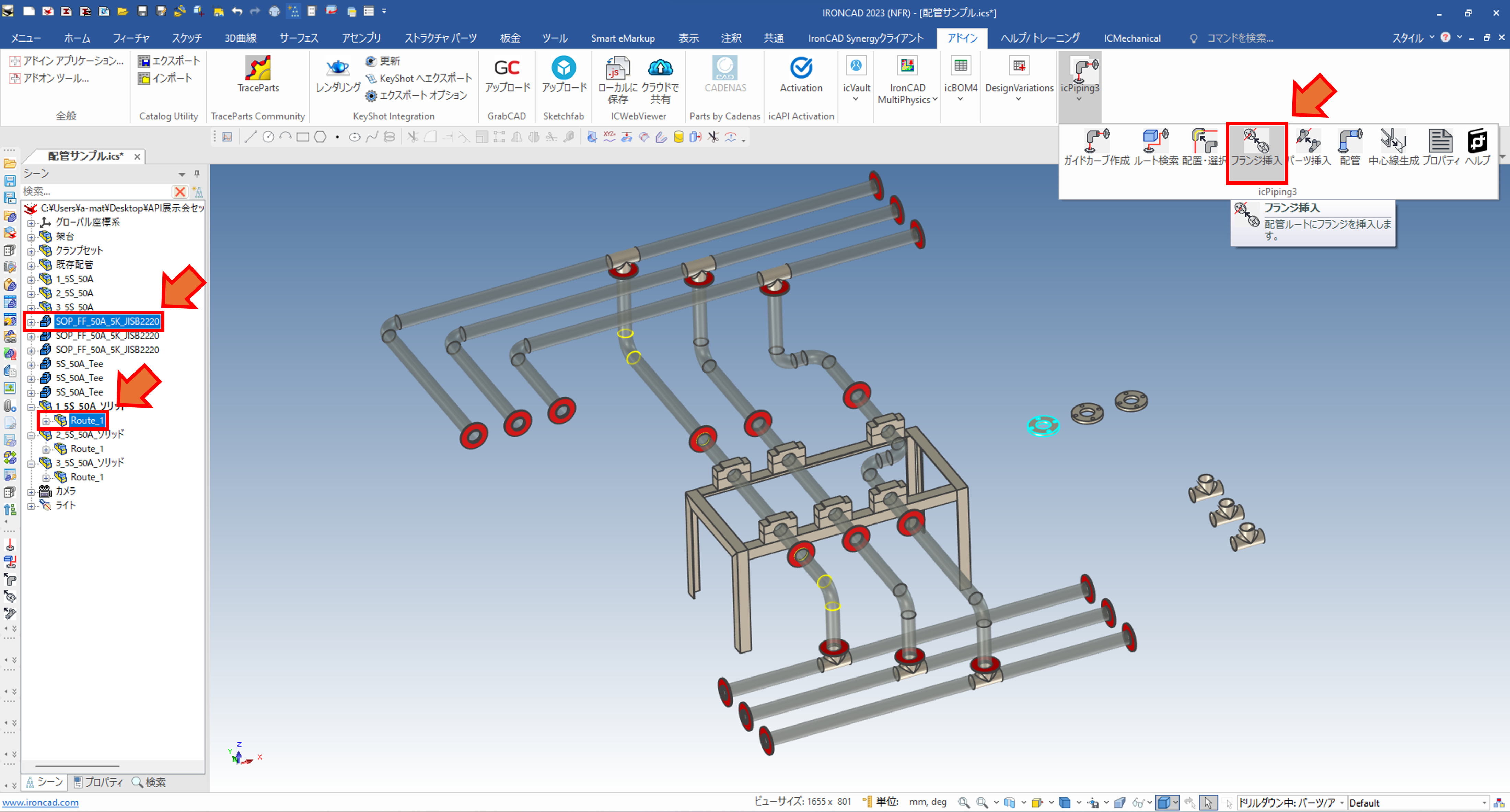

「2_5S_50A_ソリッド」の中にある「Route_1」アセンブリとフランジを選択して、[フランジ挿入] ボタンをクリックします。
※先に「Route_1」アセンブリを選択し、次にフランジを選択してください。

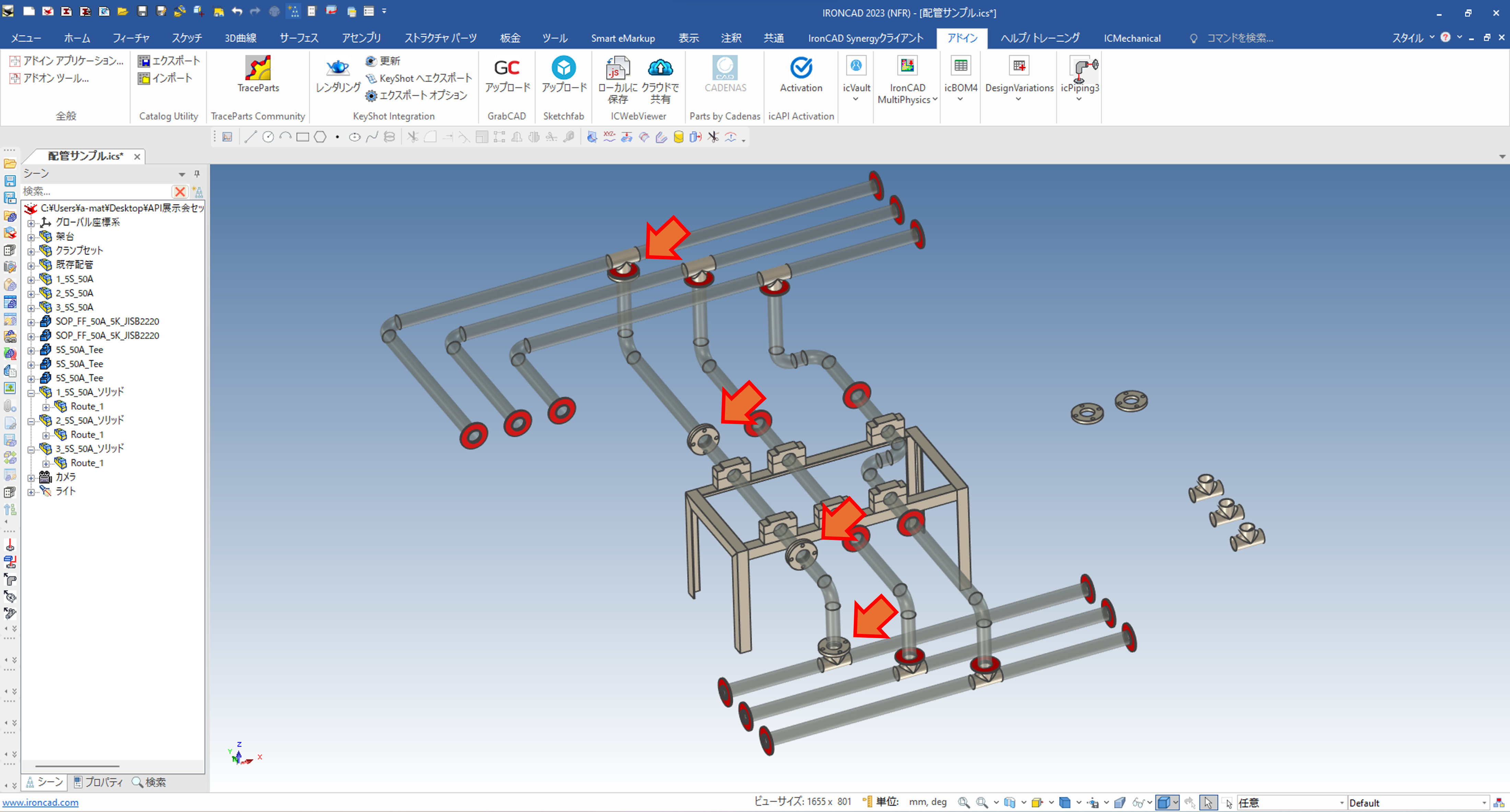

フランジが挿入されます。

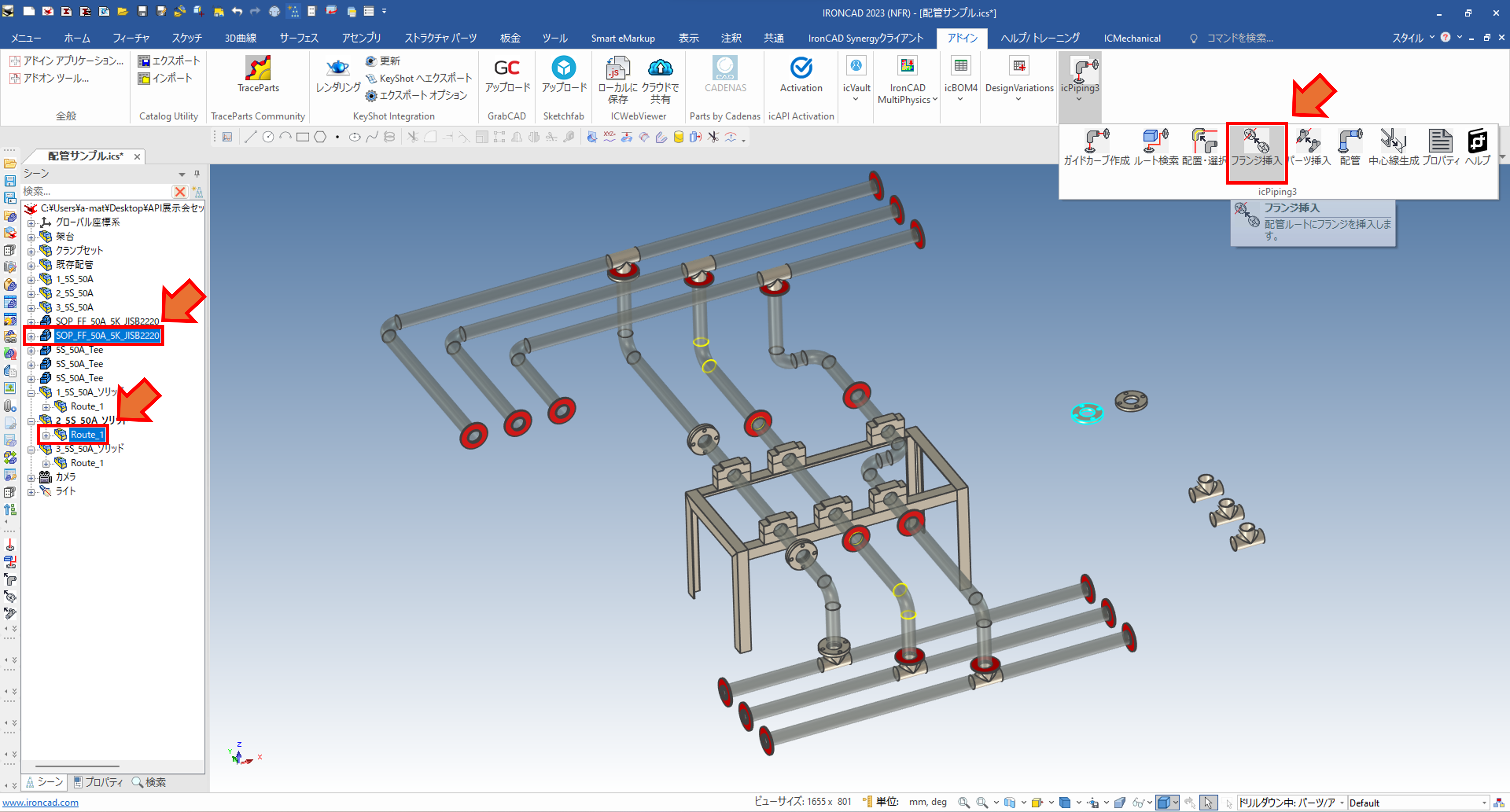

「3_5S_50A_ソリッド」の中にある「Route_1」アセンブリとフランジを選択して、[フランジ挿入] ボタンをクリックします。
※先に「Route_1」アセンブリを選択し、次にフランジを選択してください。

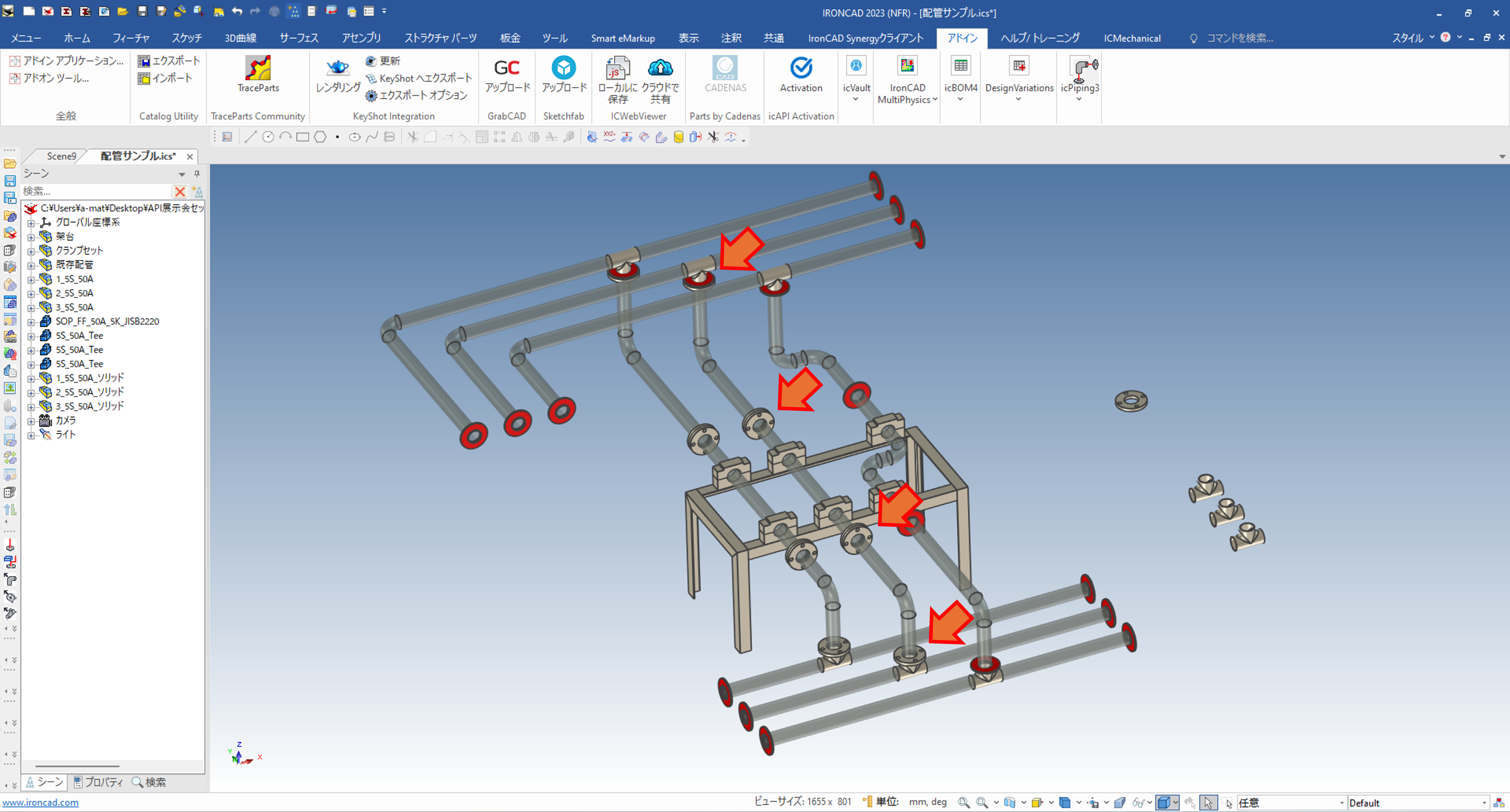

フランジが挿入されます。
ティ挿入

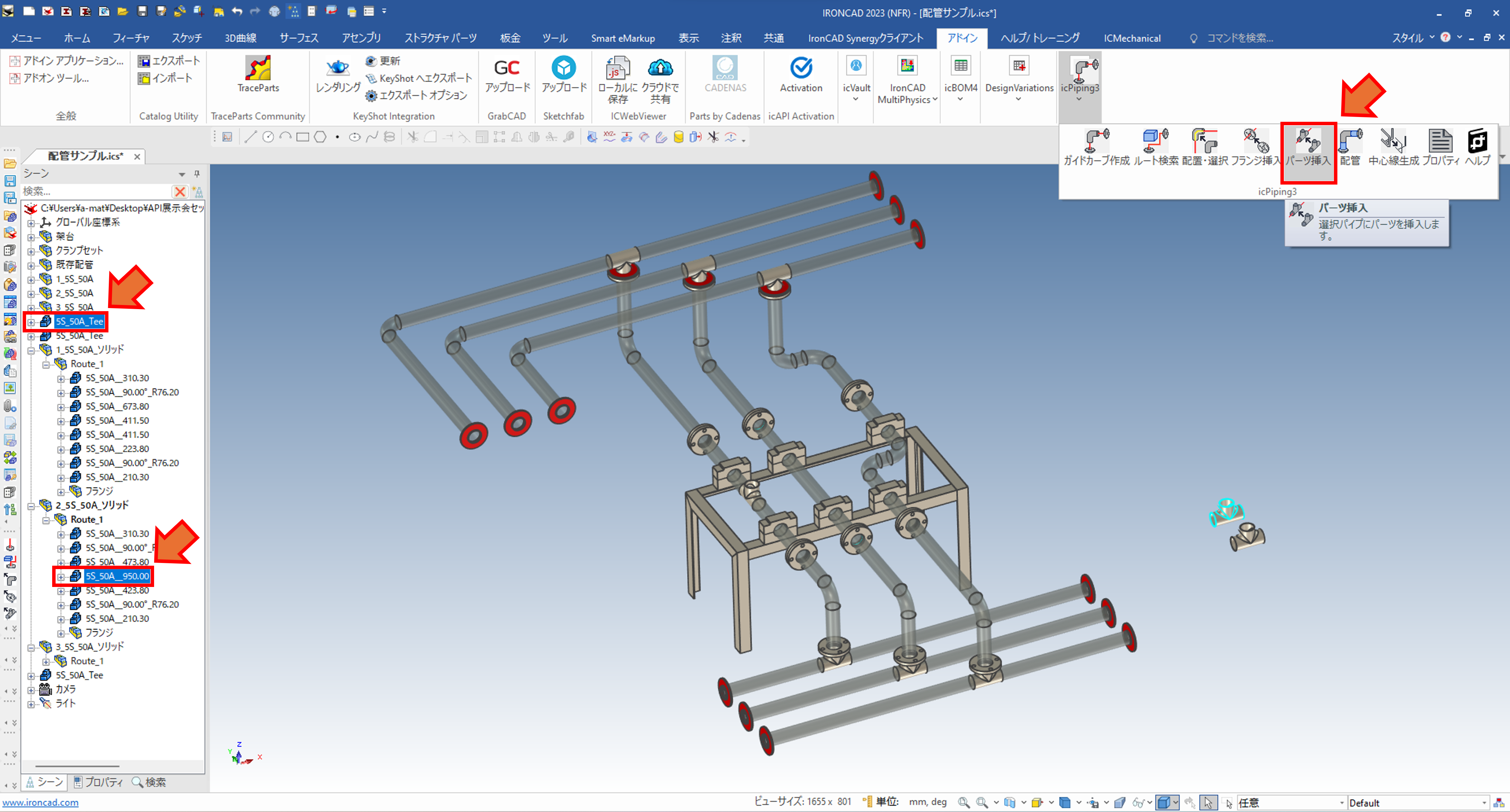

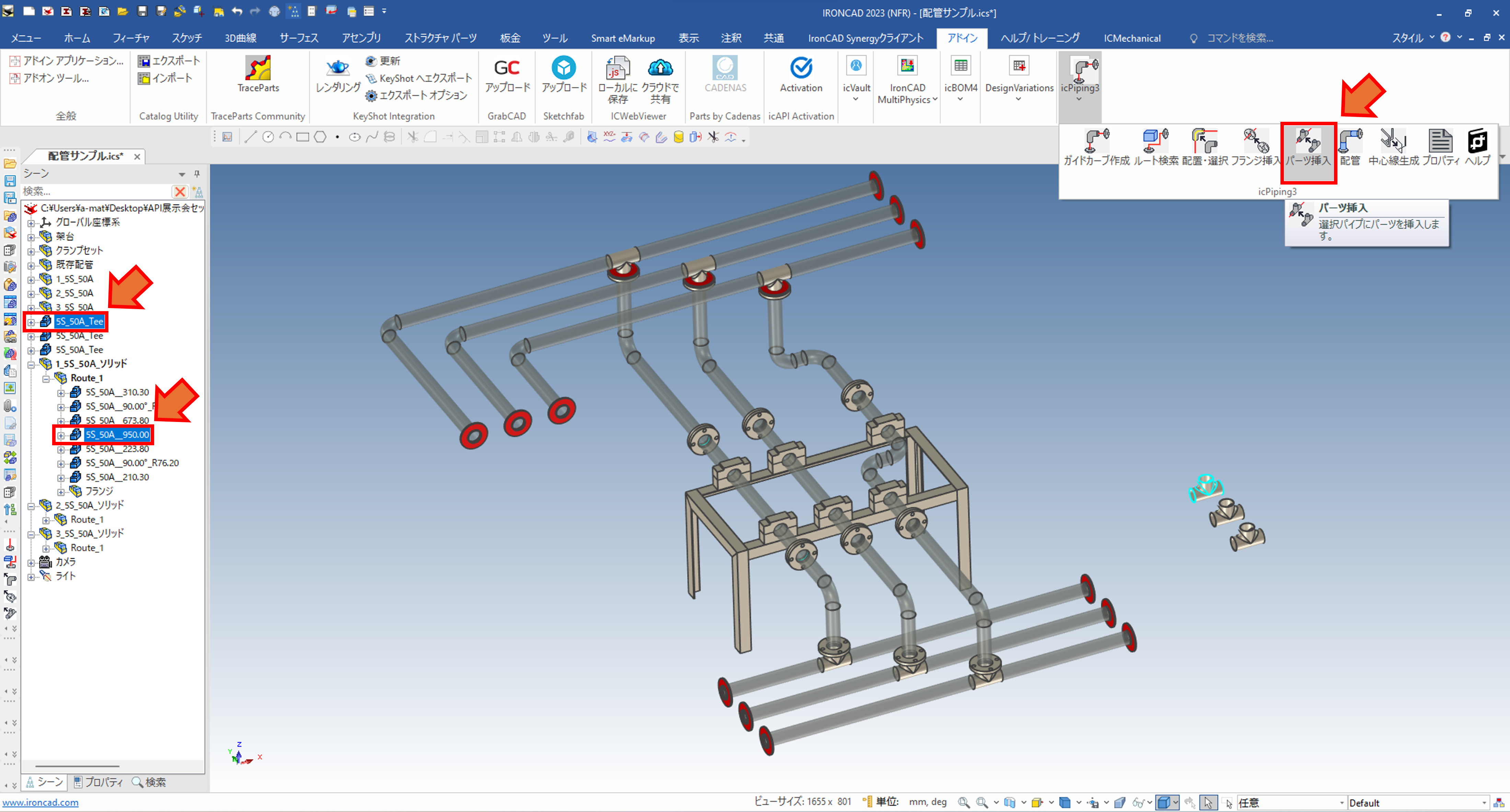

「1_5S_50A_ソリッド」「Route_1」アセンブリの中にあるパーツ「5S_50A__950.00」とティを選択し、[パーツ挿入] ボタンをクリックします。
※先にパーツ「5S_50A__950.00」を選択し、次にティを選択してください。
ティが挿入されます。
「2_5S_50A_ソリッド」「Route_1」アセンブリの中にあるパーツ「5S_50A__950.00」とティを選択し、[パーツ挿入] ボタンをクリックします。
※先にパーツ「5S_50A__950.00」を選択し、次にティを選択してください。
ティが挿入されます。

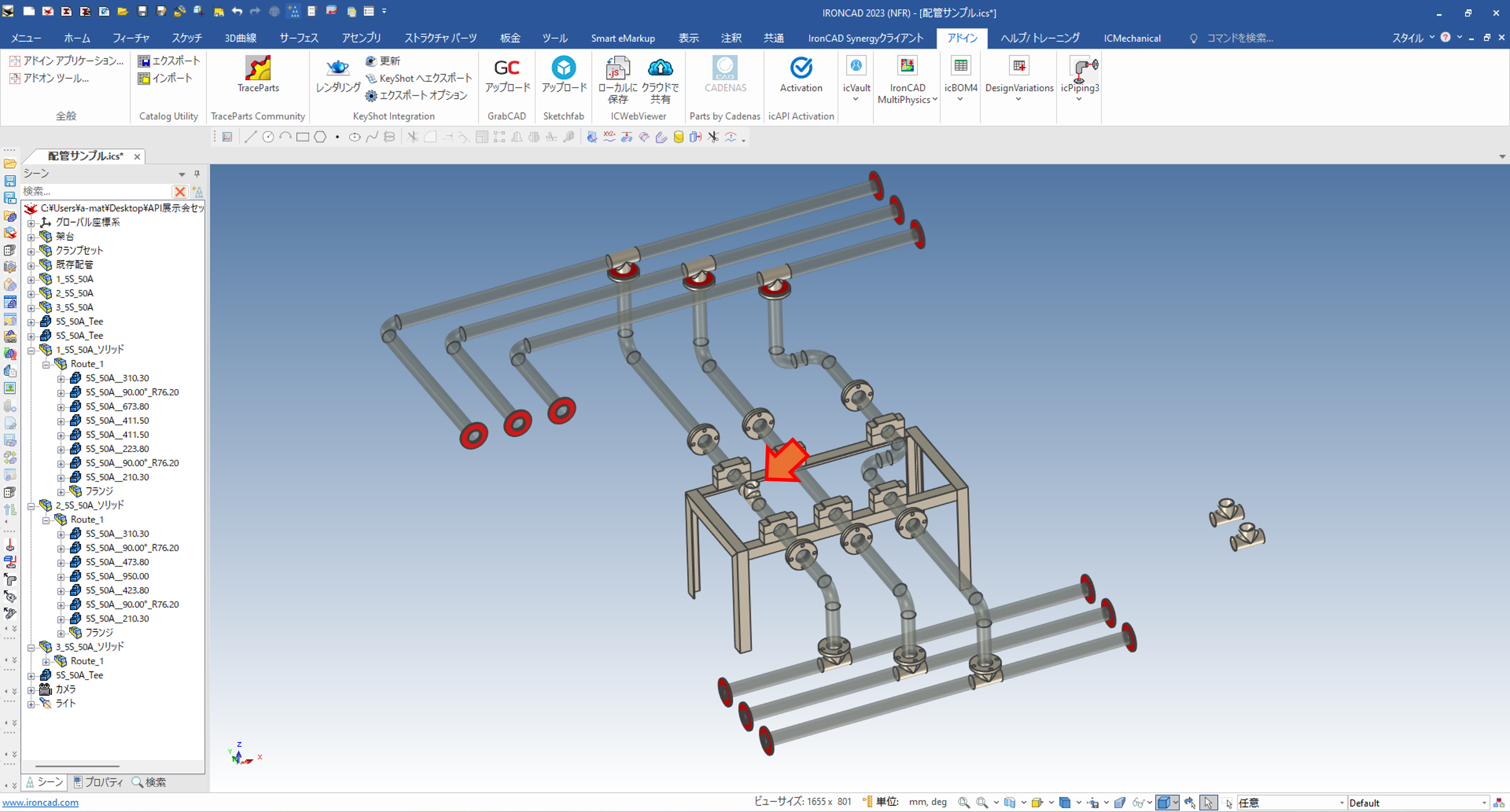

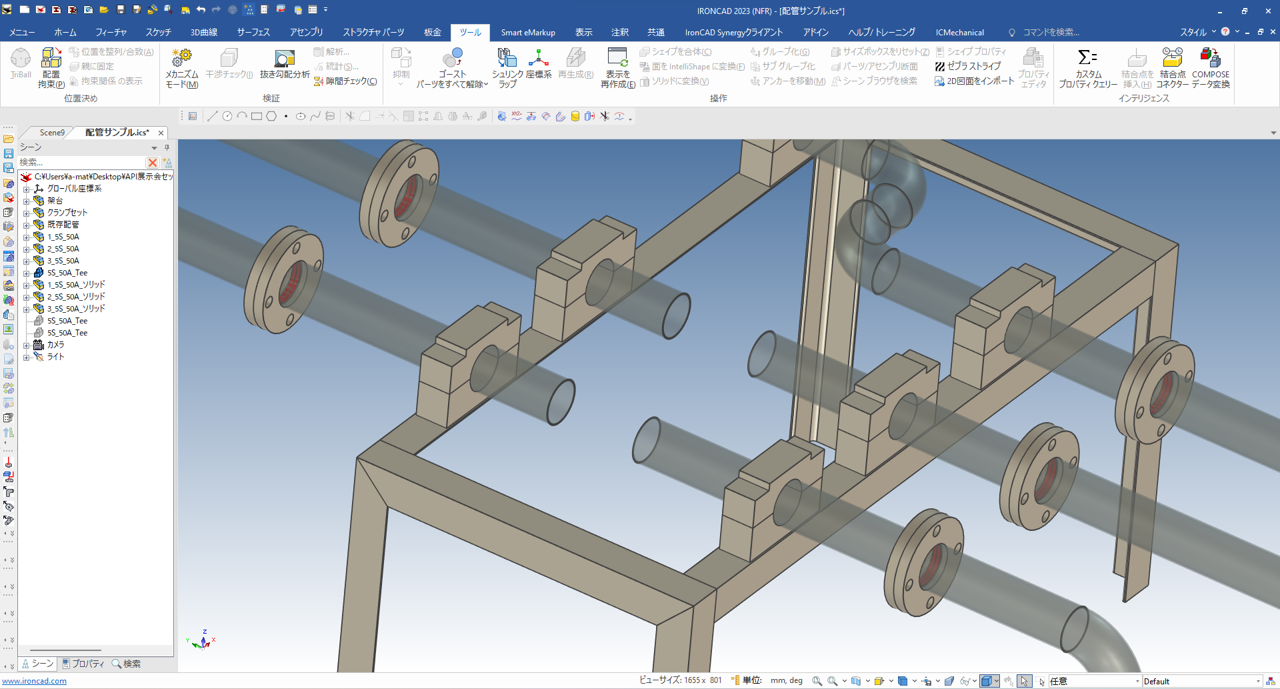

挿入したティを非表示にすると、配管パーツを切断して挿入していることが確認できます。
以上が ic配管の基本的な操作です。
