フランジパラメータ設定

フランジを、自動で配置するためにはいくつかモデル生成にルールが存在します。

サンプルカタログに入っているフランジはすべてそのルールに従ってモデリングされています。

サンプルカタログのフランジは、デザインバリエーションで作成されていますが、必ずしもデザインバリエーションで作成する必要はありません。

パラメータ

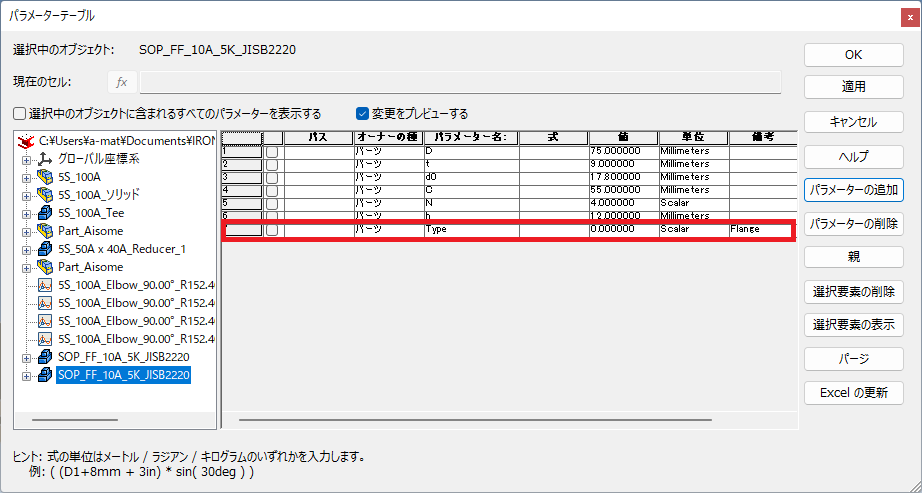

Type という項目で、スカラーを選択して、値はなし、備考欄に Flange と入力します。

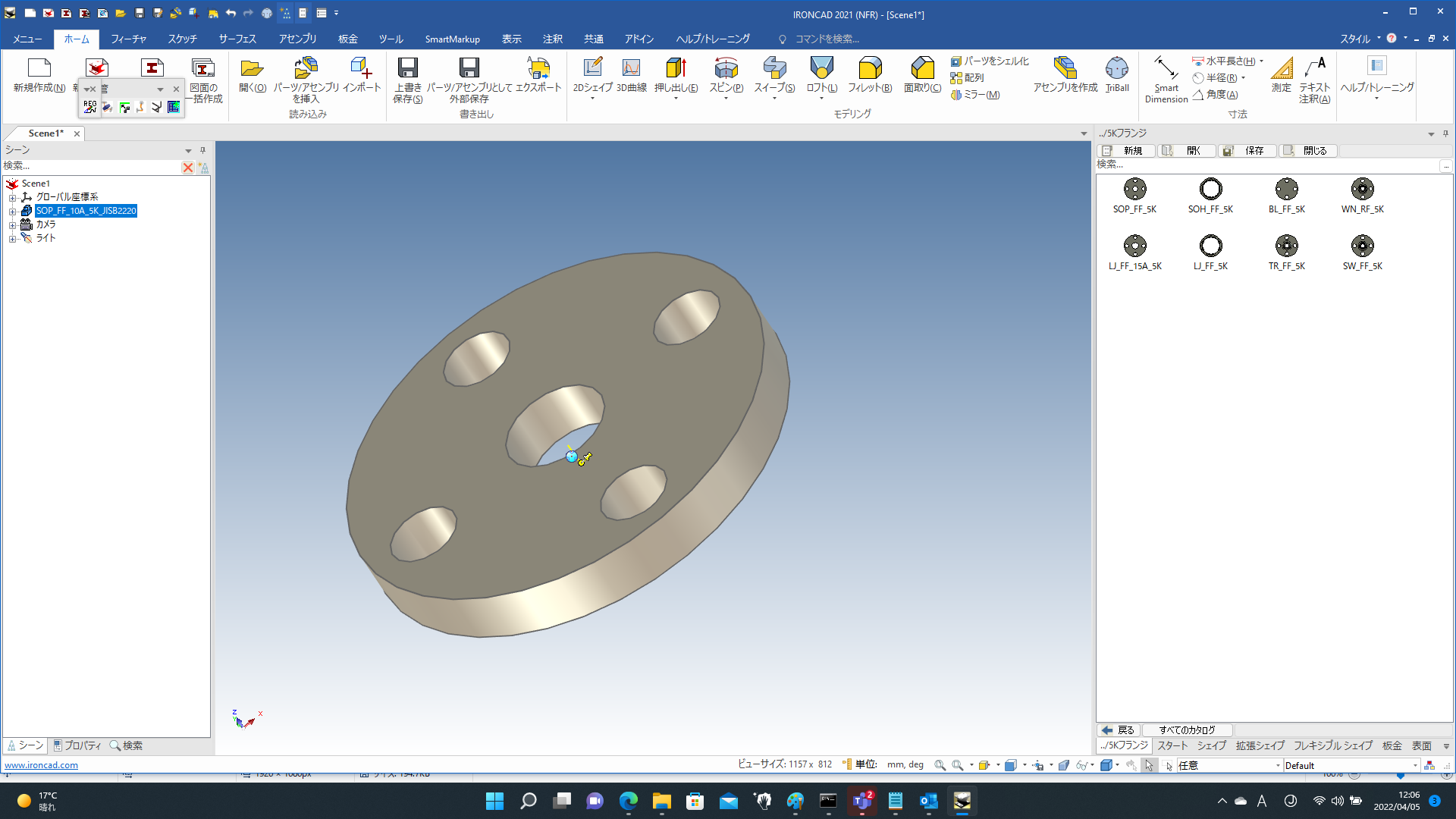

アンカー

アンカー基準で配置されます。

例えば、アンカーが軸中心でフランジ底面にある場合は、フランジ同士が完全に密着します。

アンカーが軸中心でフランジの底面から 1 mm 下にある場合は、フランジ同士では 2 mm の隙間が設定されます。
