ダミーパーツ作成手順
ic配管で配管を行うためには、ダミーパーツを作成する必要があります。
サンプルカタログにも予め保存されていますが、ユーザー独自で作成することも可能です。
手順 1

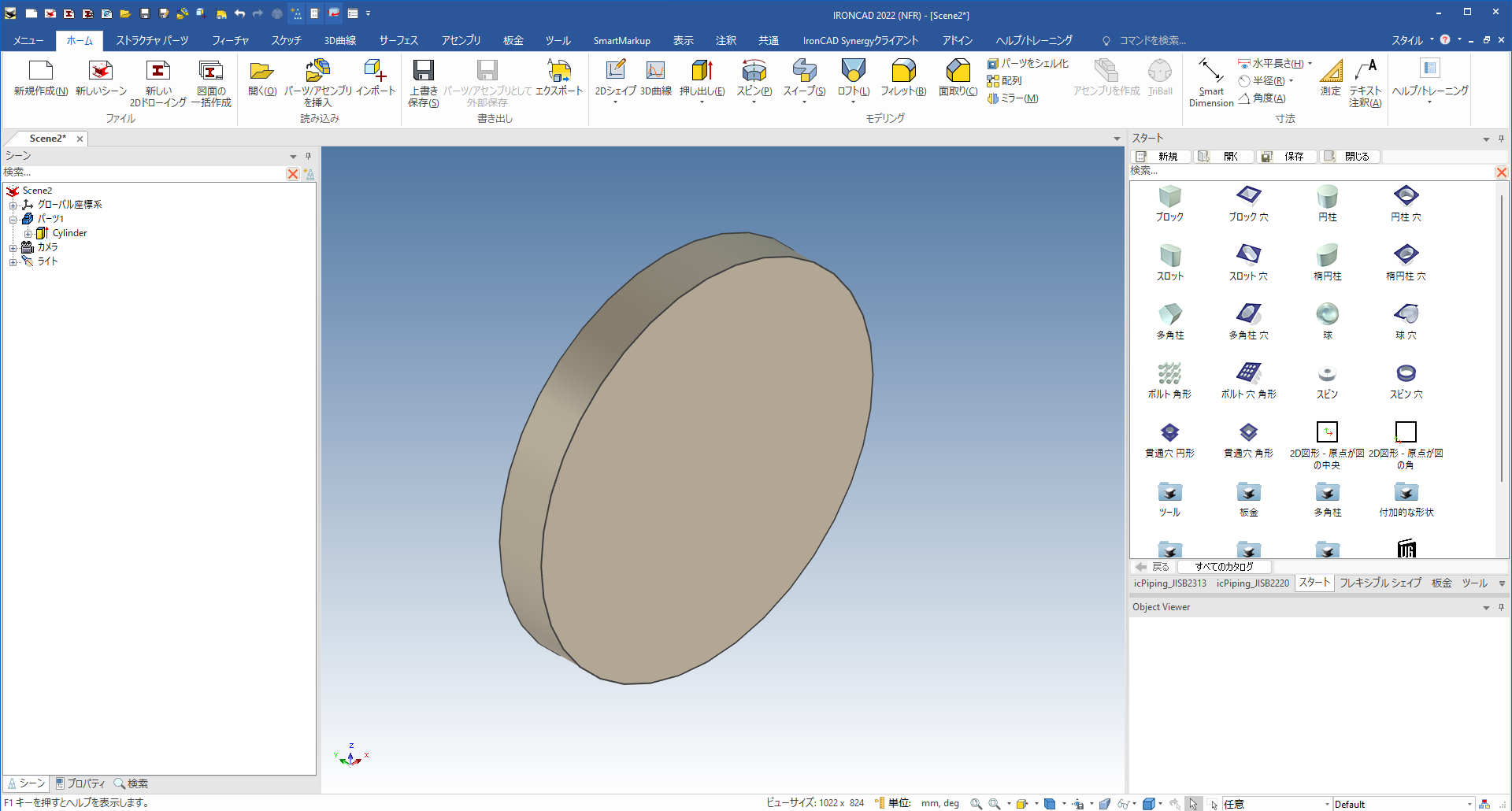

円柱シェイプをモデリングする。（参考サイズ：直径 40[mm]、厚み 5[mm]）

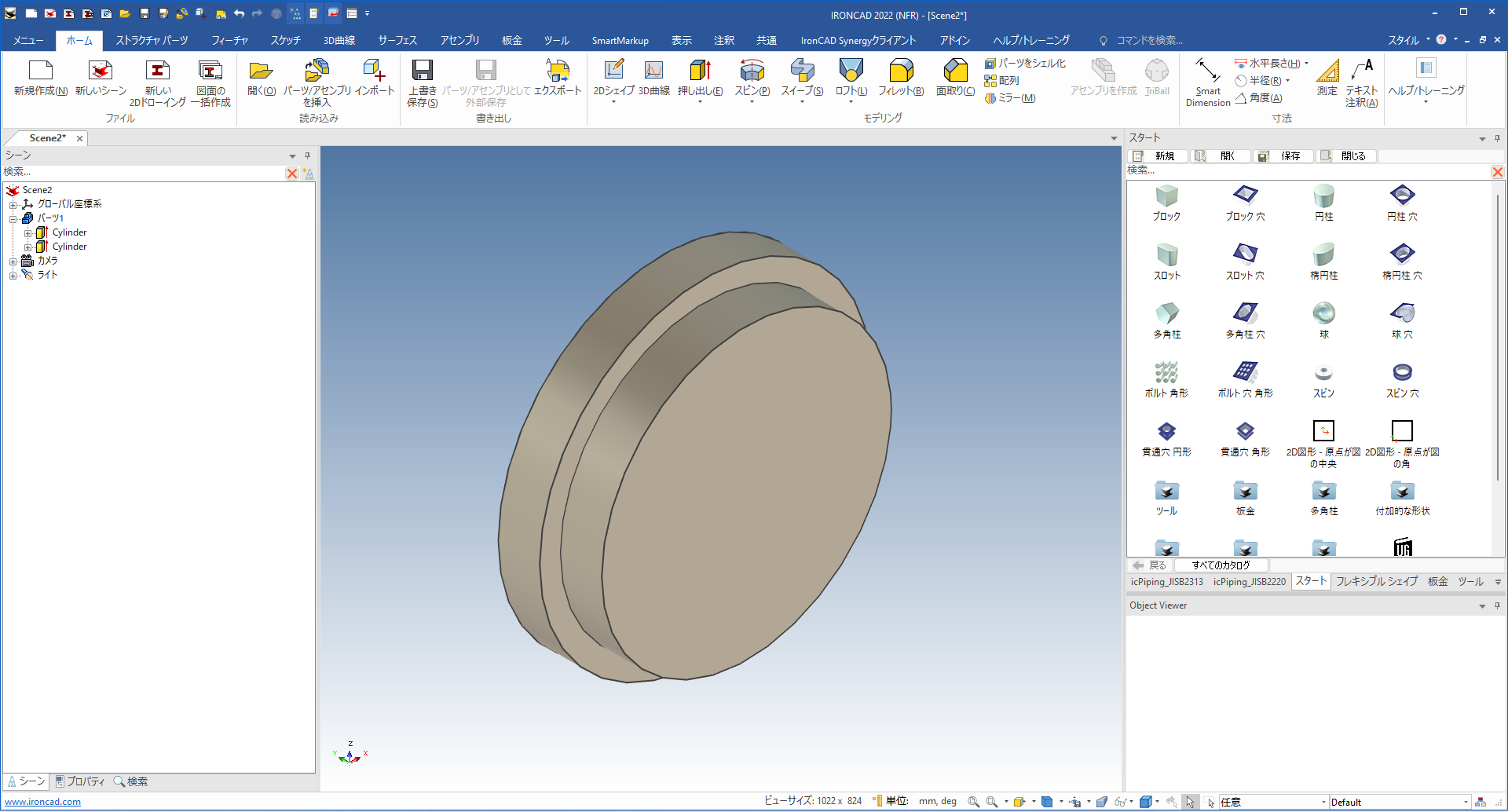

さらに円柱シェイプをモデリングする。（参考サイズ：直径 35[mm]（例：任意の配管外径）、厚み 5[mm]）

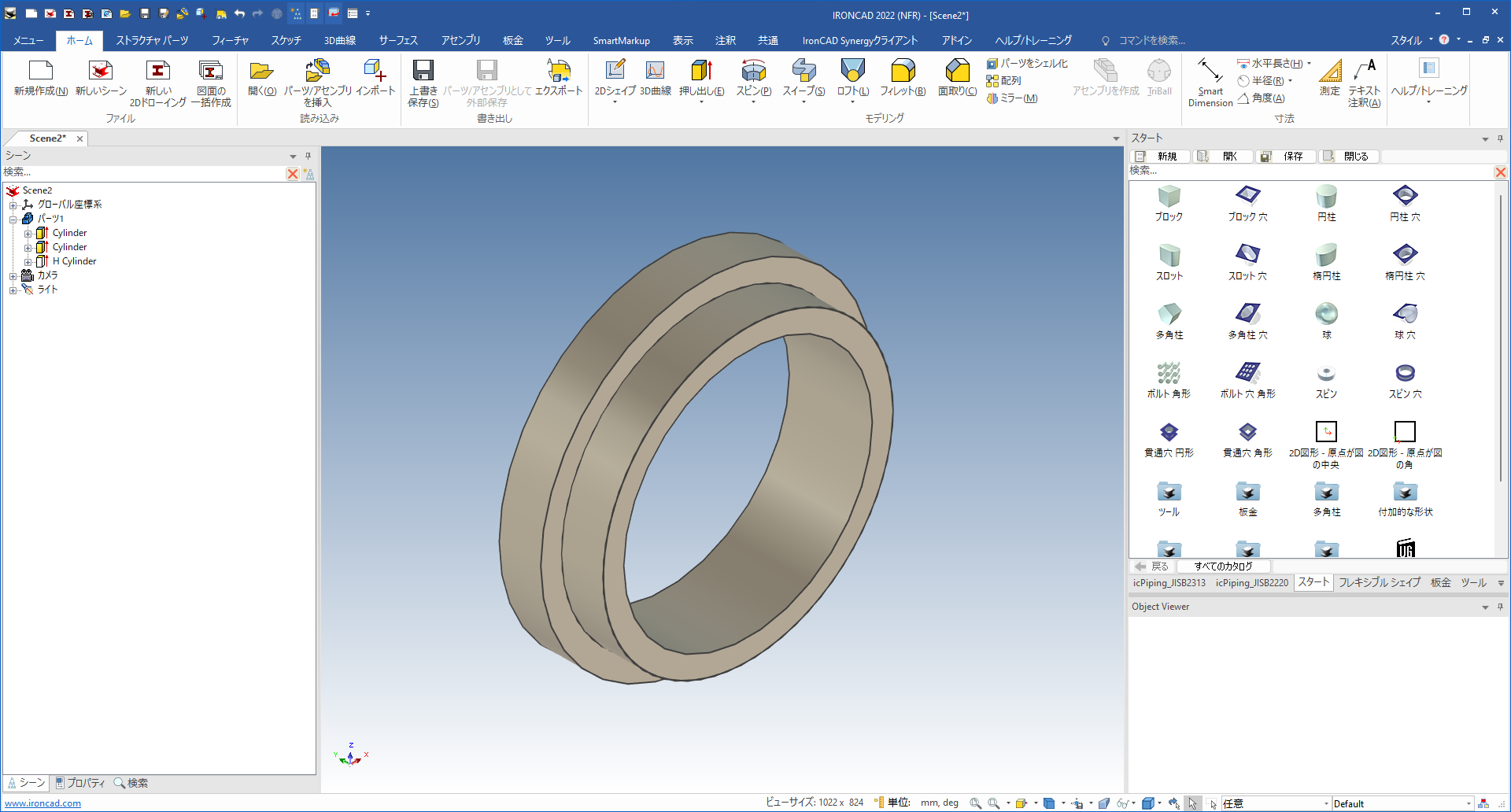

円柱穴シェイプをモデリングする。（参考サイズ：直径 30 [mm]（例：任意の配管内径)、深さ 10[mm]）

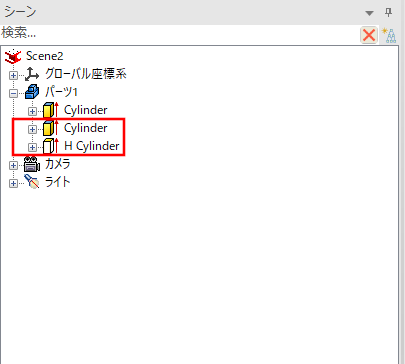

円柱シェイプと円柱穴シェイプ名を配管経路ごとに揃える。
画像例では、円柱シェイプ名が 1、円柱穴シェイプ名が H1 としています。
手順 2

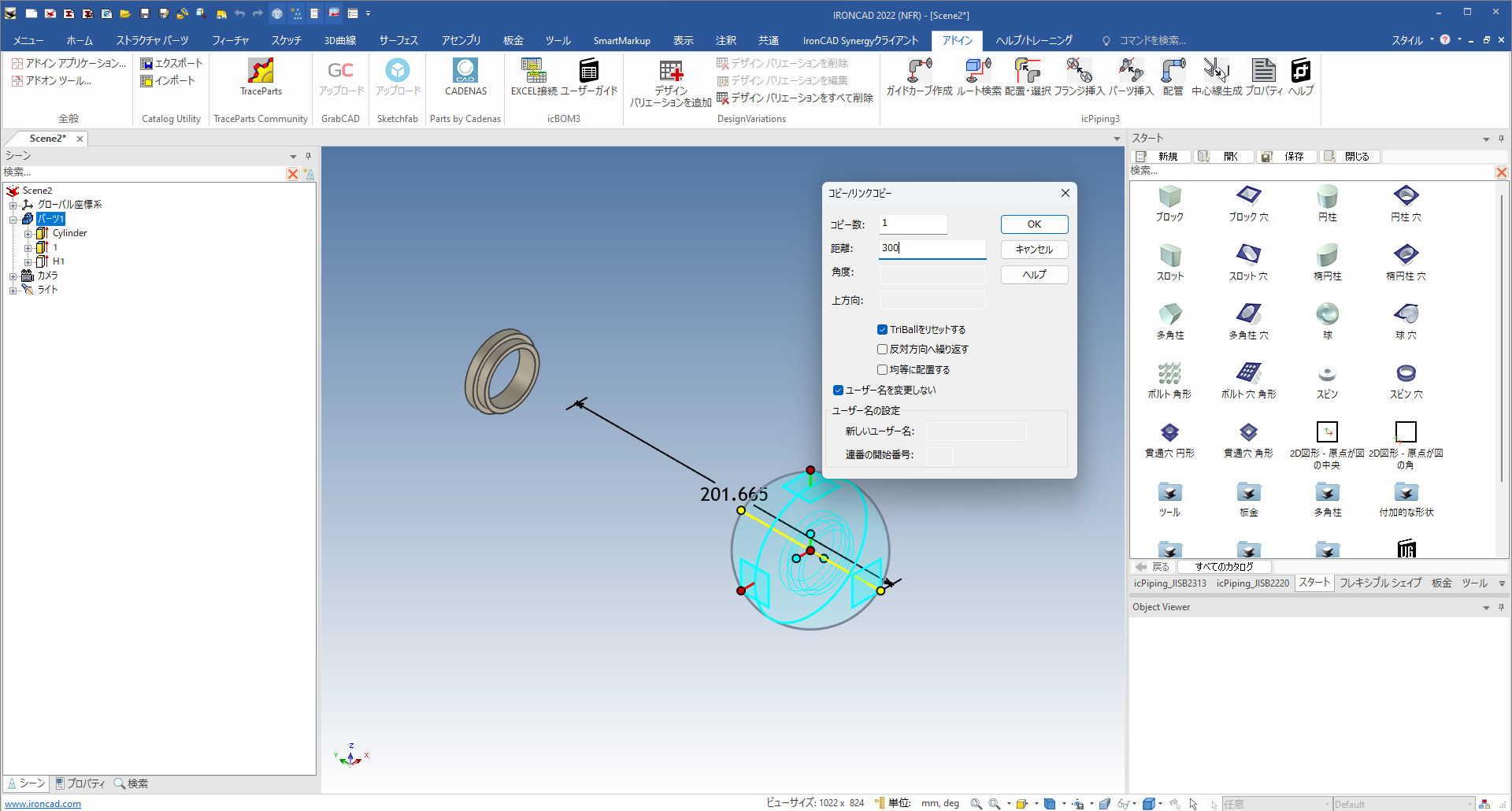

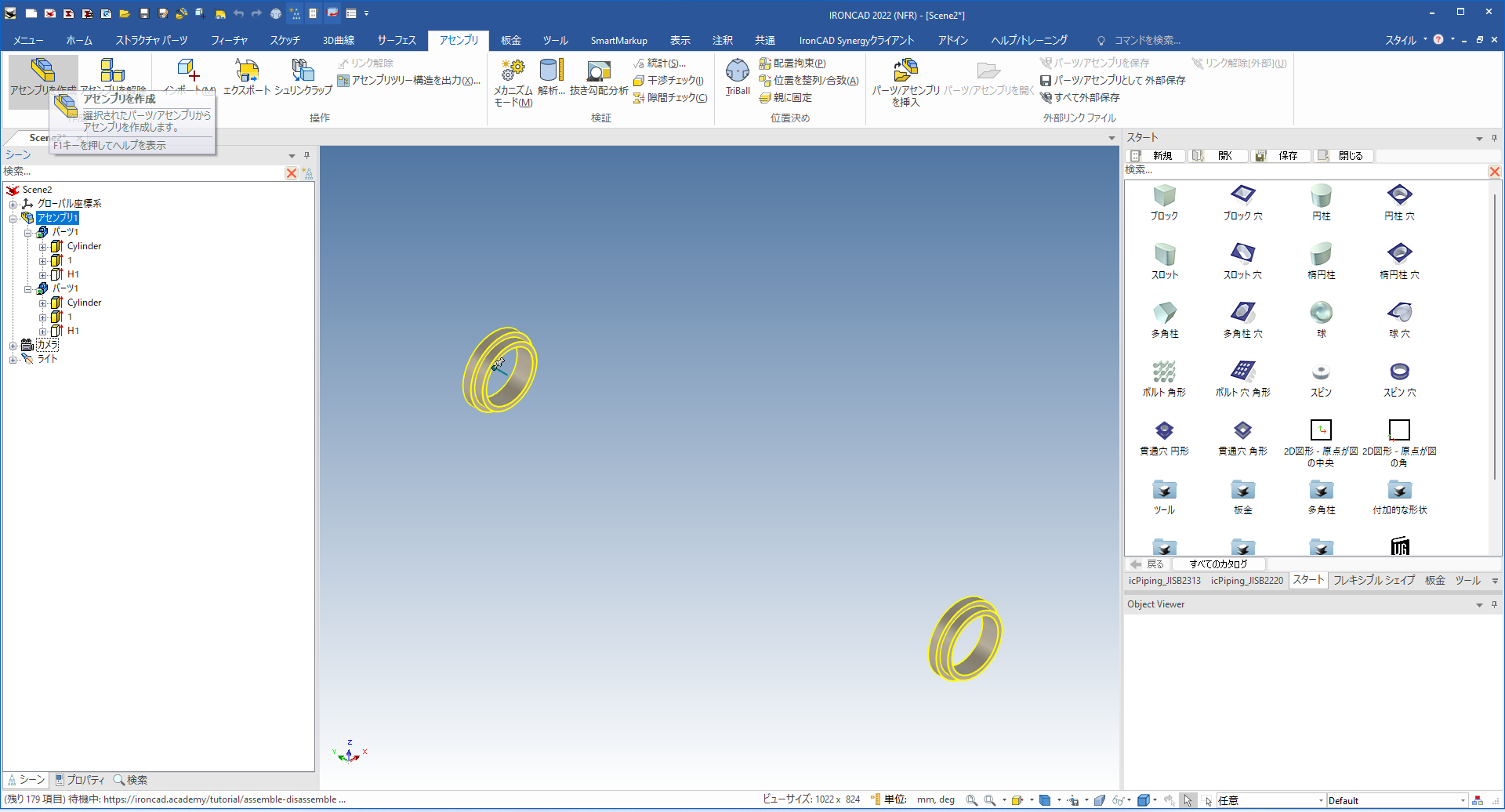

ダミーパーツをリンクコピーする。
複数のダミーパーツを選択してアセンブリにする。
手順 3

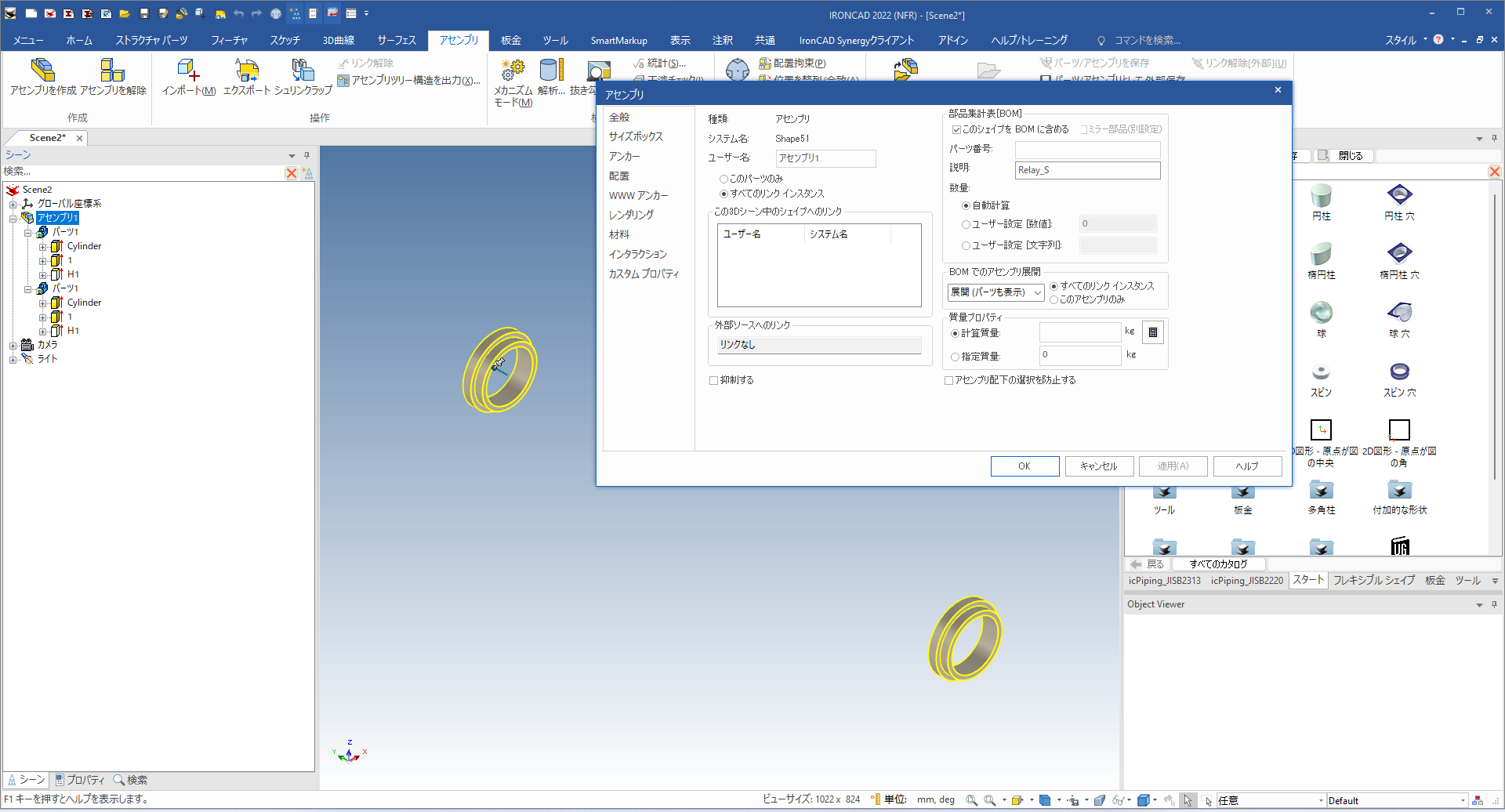

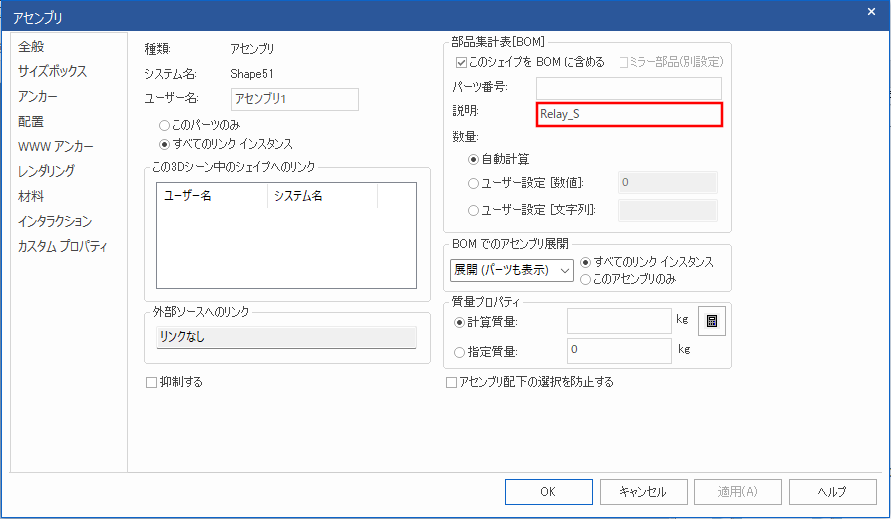

アセンブリプロパティの説明に"Relay_S"と入力する。
エルボータイプは 3 種類あり、以下に対応しています。
- Relay_S：スタンダードエルボー
- Relay_N：ネックエルボー
- Relay_P：差し込みエルボー
それぞれのエルボーの詳細については、次章の"プロパティ"の対応するページを ご覧ください。
手順 4

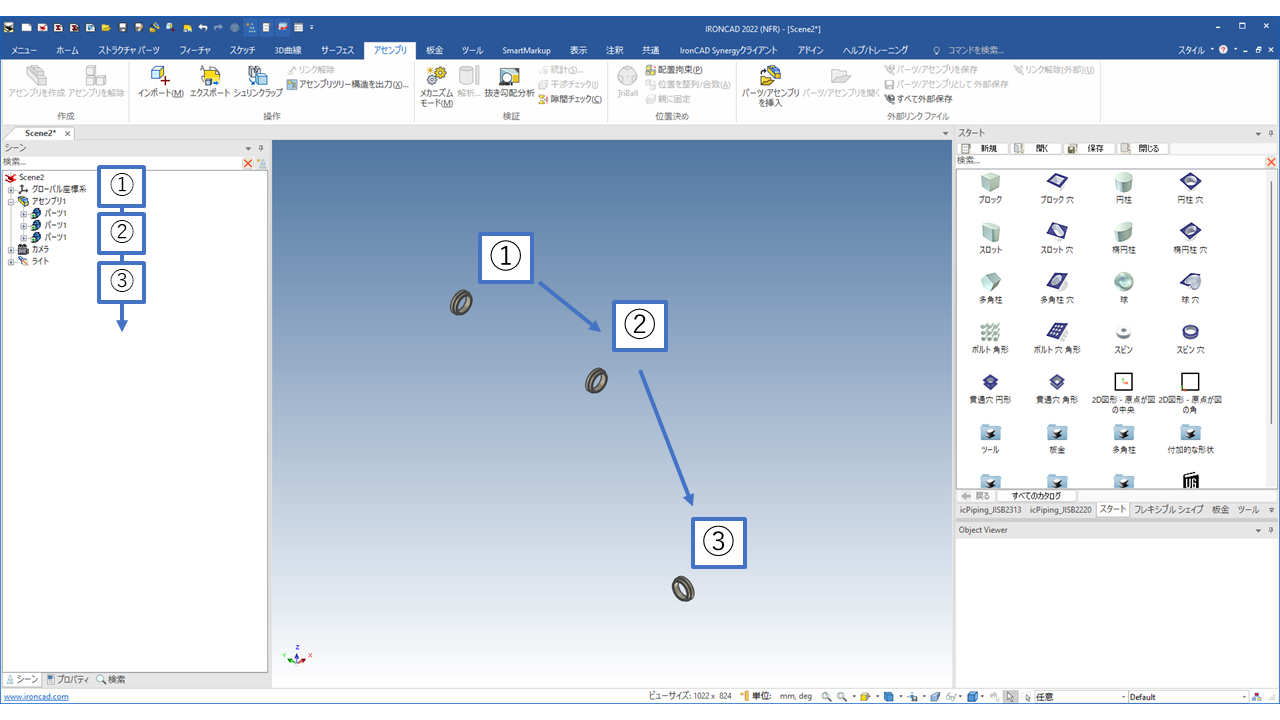

試しに、もう一つダミーパーツをリンクコピーしてみましょう。
ここで、アセンブリのシーンブラウザ内で、ダミーパーツが上流側から並んでいることが必要になりますので、ご注意ください。
わかりやすくするために、アセンブリ内のパーツ名を、1、2、3...と設定することもお勧めいたします。
手順 5

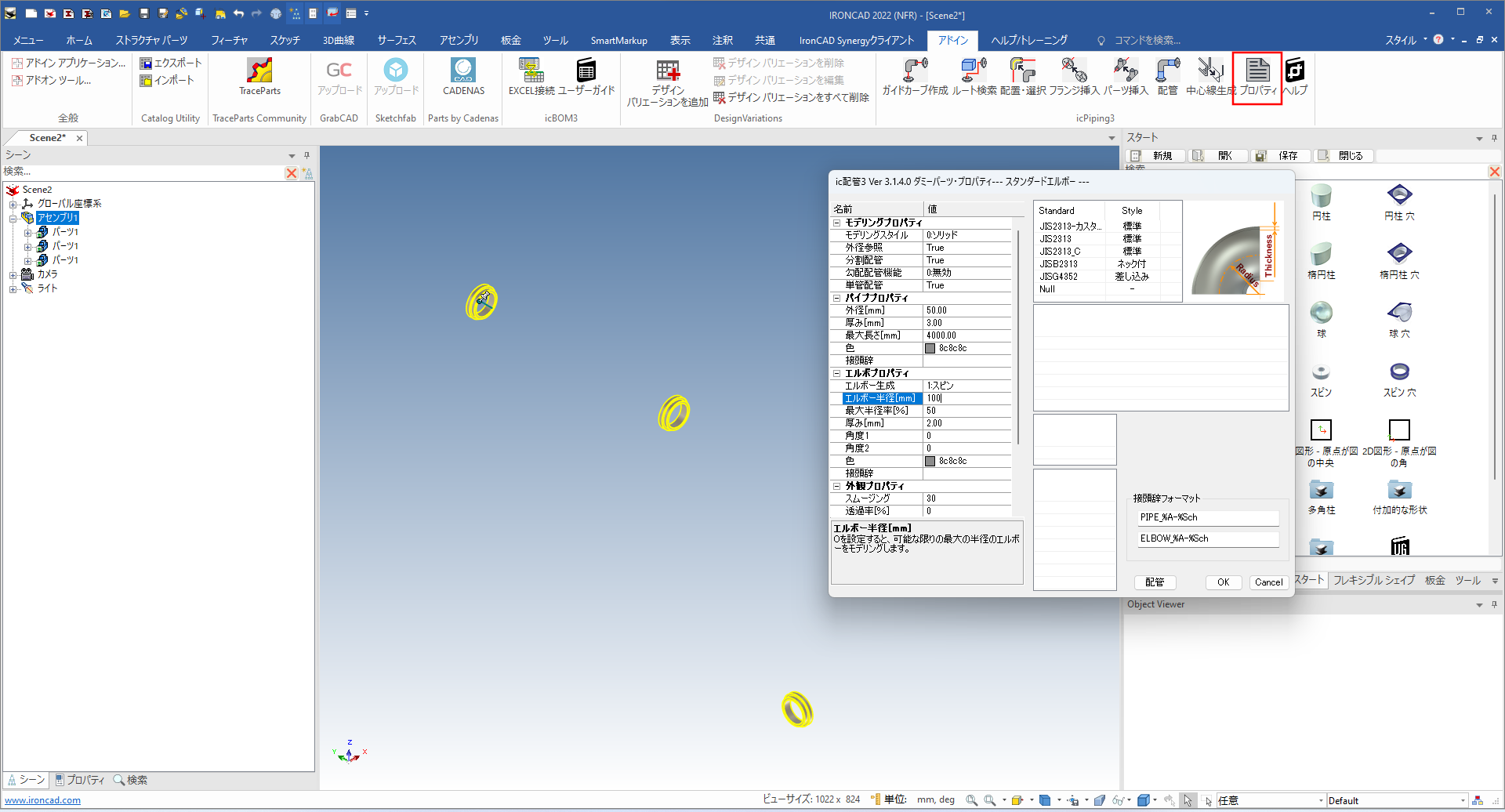

・Relay_S と説明に入力している、アセンブリを選択して、アドインタブにあるプロパティボタンを押す。

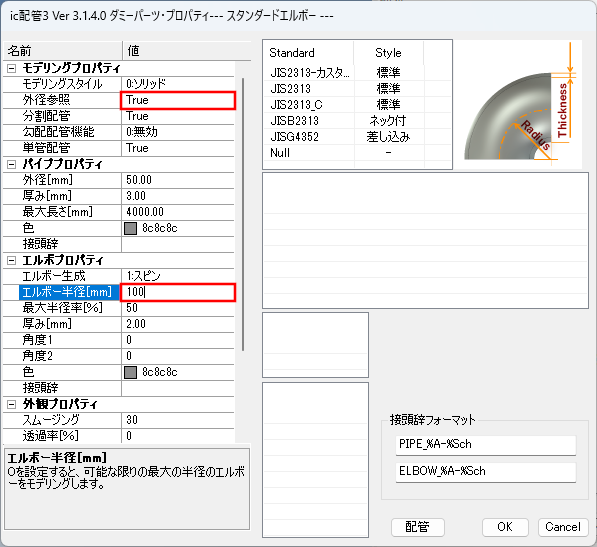

プロパティにある項目の、
外径参照 : True（この設定をすることによって、円柱シェイプの外径が配管外径になり、円柱穴シェイプが配管内径になります。）
エルボー半径 100[mm]（例：任意のエルボー半径）
を入力する。

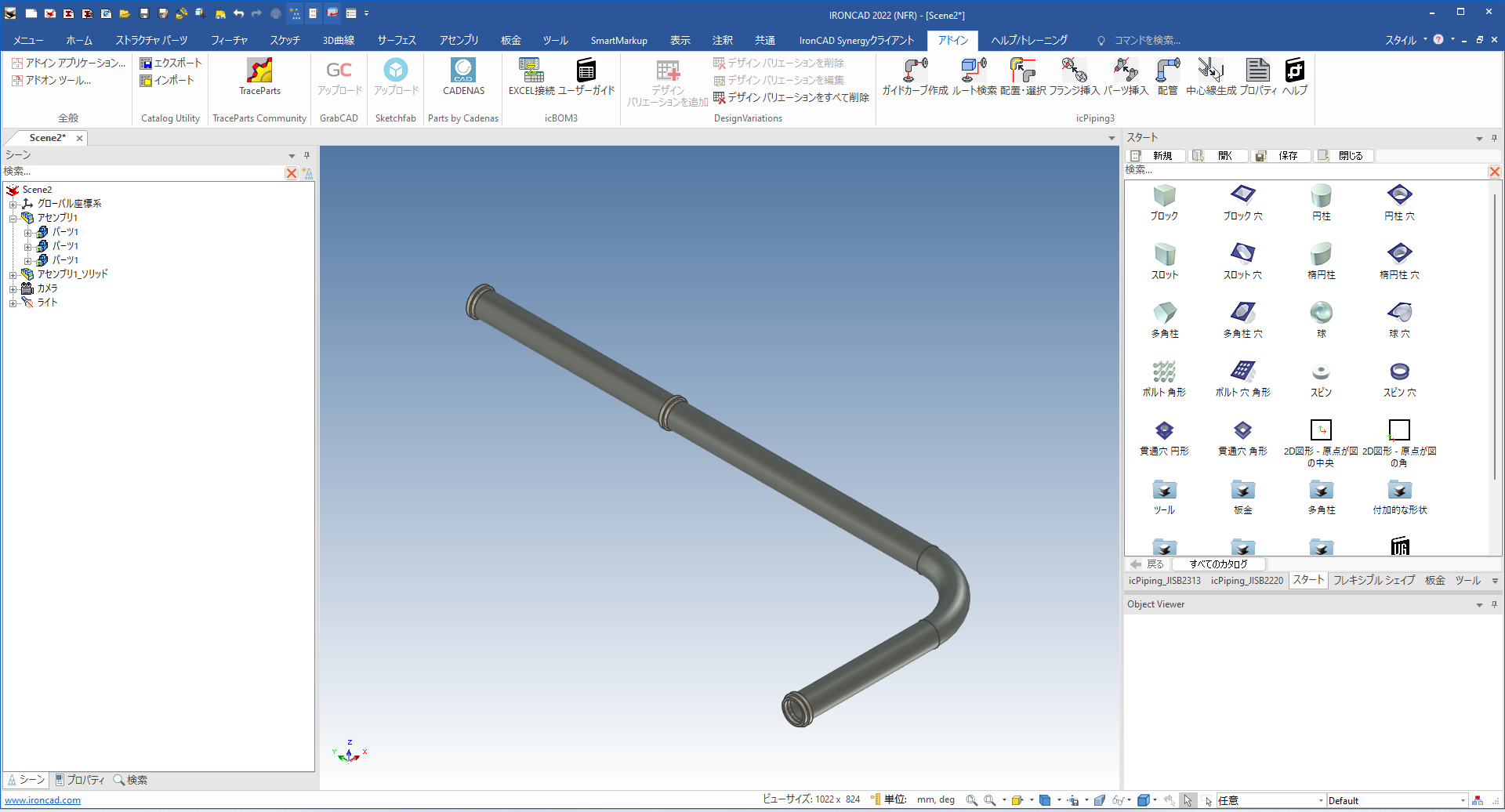

配管ボタンを押すと、配管実行されます。

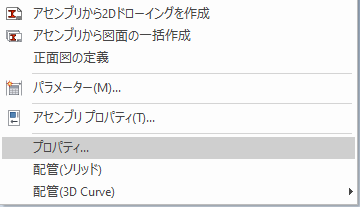

一度、ic配管プロパティを開いたダミーパーツアセンブリを右クリックすると、ic配管のプロパティを開くメニューと、配管実行するメニューと、ガイドカーブを描くメニューが表示されます。
※ic配管3 新機能
