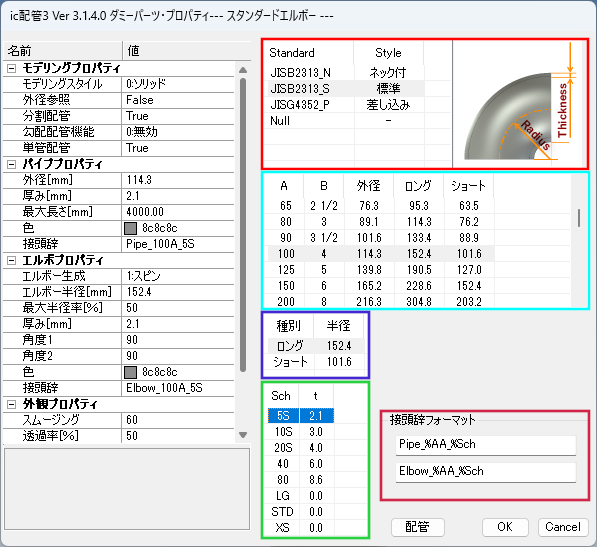

規格テーブル

規格テーブルを選択することで、エルボーのタイプと寸法、配管の外径、厚みを非常に簡単に素早く設定できます。

赤枠部分

エルボーのタイプを 標準(スタンダード) / ネック付き / 差し込み の３タイプから選択できます。

選択すると、エルボー形状を示すピクチャーが変更され、水色枠以下のテーブルが切り替わります。

水色枠部分

A 寸法、B 寸法を確認しながら、外径を選択します。

選択した瞬間に、パイププロパティとエルボープロパティの外径が変更されます。

青枠部分

エルボーをロングタイプかショートタイプかを選択して、半径を指定します。

選択した瞬間に、エルボープロパティの半径が変更されます。

緑枠部分

スケジュールを選択して、配管とエルボーの厚みを指定します。

選択した瞬間に、パイププロパティとエルボープロパティの厚みが変更されます。

スケジュールを選択した瞬間に、配管ボタンが表示されます。

[配管] ボタンを押すと、ダイアログを自動で閉じて、配管実行をします。

[OK] ボタンを押すと、変更を保存してに、ダイアログを閉じます。

[Cancel] ボタンを押すと、変更を保存せずに、ダイアログを閉じます。

エンジ枠部分（接頭辞フォーマット）

接頭辞のフォーマットを指定します。

%A：A 寸法で選択している呼び番号を出力します。

%Sch：スケジュールで選択している呼び番号を出力します。

例えば、A 寸法が100、スケジュールが 5S の指定をしている場合に、Pipe_%AA_%Sch のフォーマットでは、Pipe_100A_5S となります。

Elbow_%AA_%Sch のフォーマットでは、Elbow_100A_5S となります。

また、パイプ_%AA_%Sch、エルボー_%AA_%Sch とフォーマットを変更することも可能です。
