全般¶

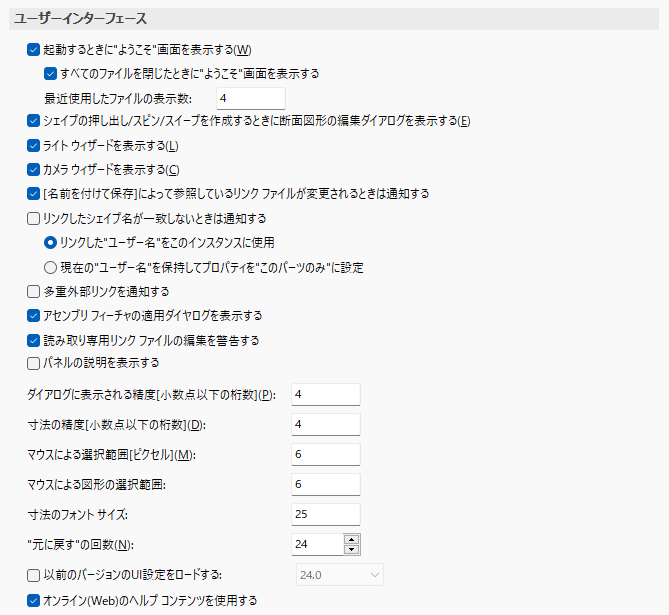

インターフェース¶
起動するときに"ようこそ"画面を表示する¶
起動時に”ようこそ”画面がでる

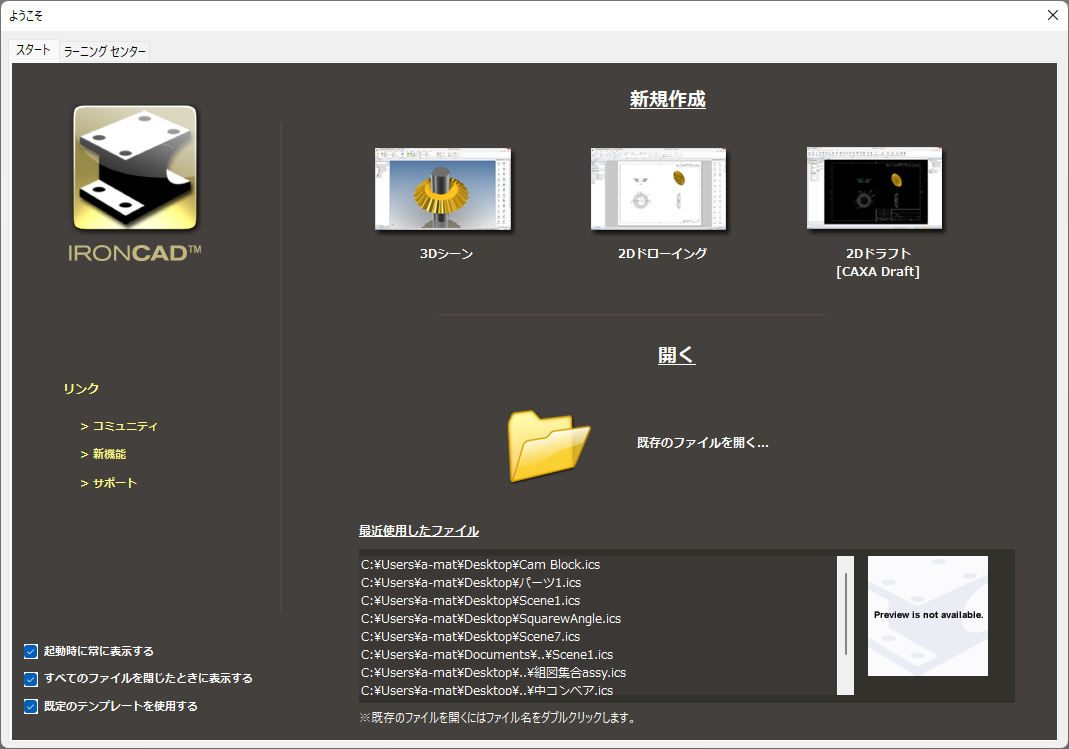

ようこそ画面
すべてのファイルを閉じたときに"ようこそ"画面を表示する¶
すべてのファイルを閉じたときに”ようこそ”画面が出る。
最近使用したファイルの表示数¶
”ようこそ”画面にでるファイルの表示の最大数の制御
シェイプの押し出し/スピン/スイープを作成するときに断面図形の編集ダイアログを編集する¶
--
ライトウィザードを表示する¶
--
カメラウィザードを表示する¶
--
[名前を付けて保存]によって参照しているリンクファイルが変更されるときは通知する¶
--
リンクしたシェイプ名が一致しない時は通知する¶
--
リンクした"ユーザー名"をこのインスタンスに使用¶
リンクコピーをしたパーツのユーザー名(パーツ名)を変更したときに、すべて切り替わる。
現在の"ユーザー名"を保持してプロパティを"このパーツのみ"に設定¶
リンクコピーをしたパーツのユーザー名(パーツ名)を変更したときに、変更したパーツのユーザー名しか切り替わらない。
多重外部リンクを通知する¶
--
アセンブリフィーチャーの適用ダイアログを表示する¶
チェックをオンすると、アセンブリフィーチャー設定時に以下のダイアログが表示される
読み取り専用リンクファイルの編集を警告する¶
--
パネルの説明を表示する¶
--
- ダイアログに表示される精度(小数点以下の桁数)
寸法の精度¶
寸法の精度、桁数の指定。
マウスによる選択範囲¶
３Dシーン上のパーツ、フィーチャー、中点などの範囲設定
選択範囲 ６と２５の比較
マウスによる図形の選択範囲¶
２Dドローイングの図形選択の範囲設定
寸法のフォントサイズ¶
フォントサイズ２５と１００の比較
元に戻すの回数¶
元に戻すの最大回数の設定
以前のバージョンのUI設定をロードする¶
--
オンライン(Web)ヘルプ コンテンツを使用する¶
--

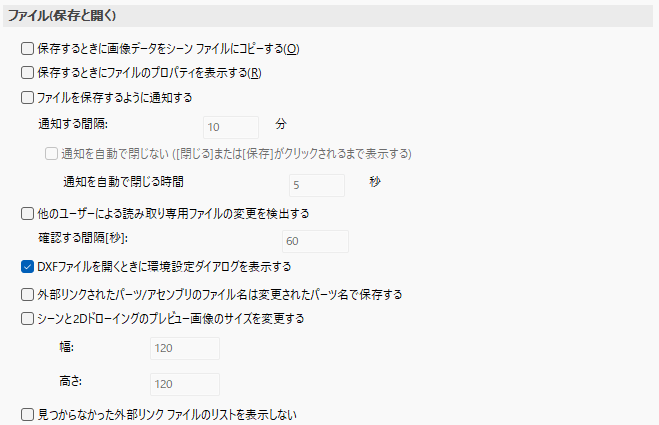

保存するときに画像データをシーンファイルにコピーする¶
--
保存するときにファイルのプロパティを表示する¶
ファイルを保存するように通知する¶
指定した時間(通知する間隔)を指定すると、指定した間隔のたびに、ファイル保存を促すダイアログが表示されます。
※厳密にいうと、指定した間隔が経過したあとに、マウス操作を行うとファイル保存を促すダイアログが表示されます。
通知を自動で閉じないにチェックをいれると、保存を促すダイアログは閉じられませんが、 チェックを入れると、さらに"通知を自動で閉じる時間"にしたがって、閉じられます。
他のユーザーによる読み取り専用ファイルの変更を検出する¶
--
DXFファイルを開くときに環境設定ダイアログを表示する¶
--
外部リンクされたパーツ/アセンブリのファイル名は変更されたパーツ名で保存する¶
--
親ファイルから外部リンクを作成して、子ファイルにする。 そのあと、親ファイルの外部リンクをしているパーツ名/アセンブリ名を変更して、上書き保存をすると、子ファイル名が変更されたパーツ名/アセンブリ名に変更する。
シーンと２Dドローイングのプレビュー画像サイズを変更する¶

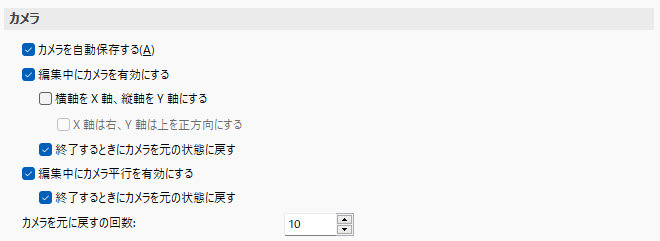

カメラを自動保存する¶
--
編集中にカメラを有効にする¶
--
横軸をX軸、縦軸をY軸にする¶
--
終了するときにカメラを元の状態に戻す¶
--
編集中にカメラへ移行を有効にする¶
--
終了するときにカメラを元の状態に戻す¶
--
カメラを元の状態に戻す¶
--

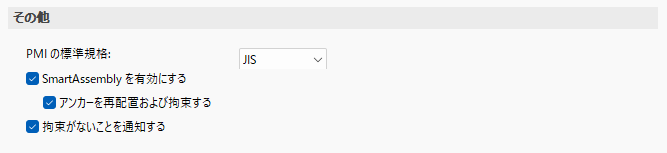

PMIの標準規格¶
JIS,GB,ISO,ANSIの選択肢
Smart Assemblyを有効にする¶
結合点機能を有効にする。チェックを入れないと結合点が有効にならない。
アンカーを再配置および拘束する¶
結合点で配置されたパーツに拘束を設定する。 拘束しない場合は自由に移動できる。
拘束がないことを通知する¶
--
