グループ化の動作

規定しない

モデルの例のように、ブロックパーツに配置されている、ブロック穴と穴フィーチャーをグループ化した場合に、 画像のようなダイアログが表示されます。

”はい”にした場合は、”親となるパーツ/アセンブリ下のレベル”を選択した場合と同様の結果になります。

”いいえ”にした場合は、”シーンレベルに作成”を選択した場合と同様の結果になります。

シーンレベルに作成

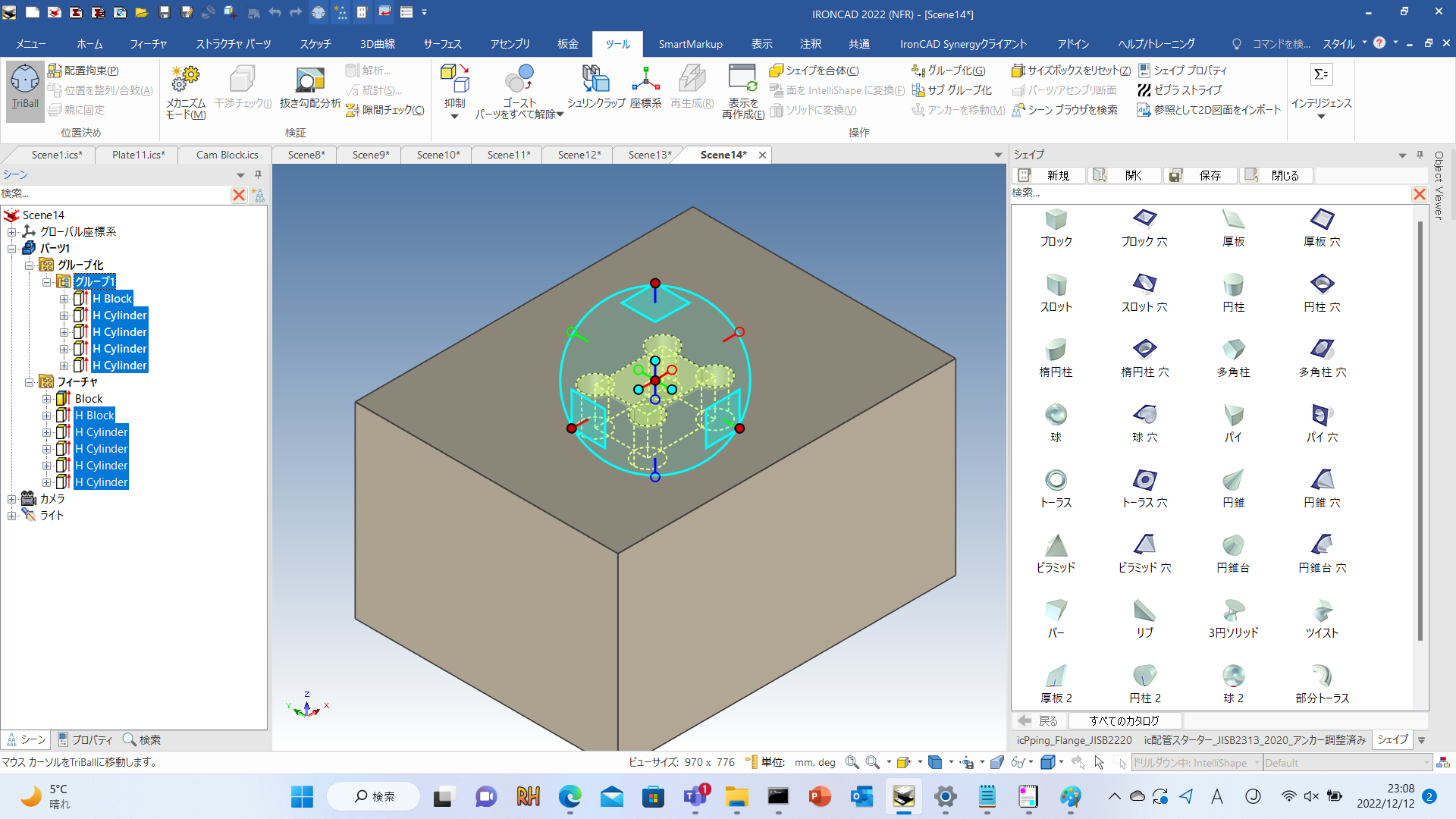

同じようにブロックパーツに配置されている、ブロック穴と穴フィーチャーをグループ化した場合に、 画像のように、シーンレベルにてグループ化のアイコンが表示されます。

この設定では、グループがパーツやアセンブリと同様なレベルで表示されます。

親となるパーツ/アセンブリ下のレベル

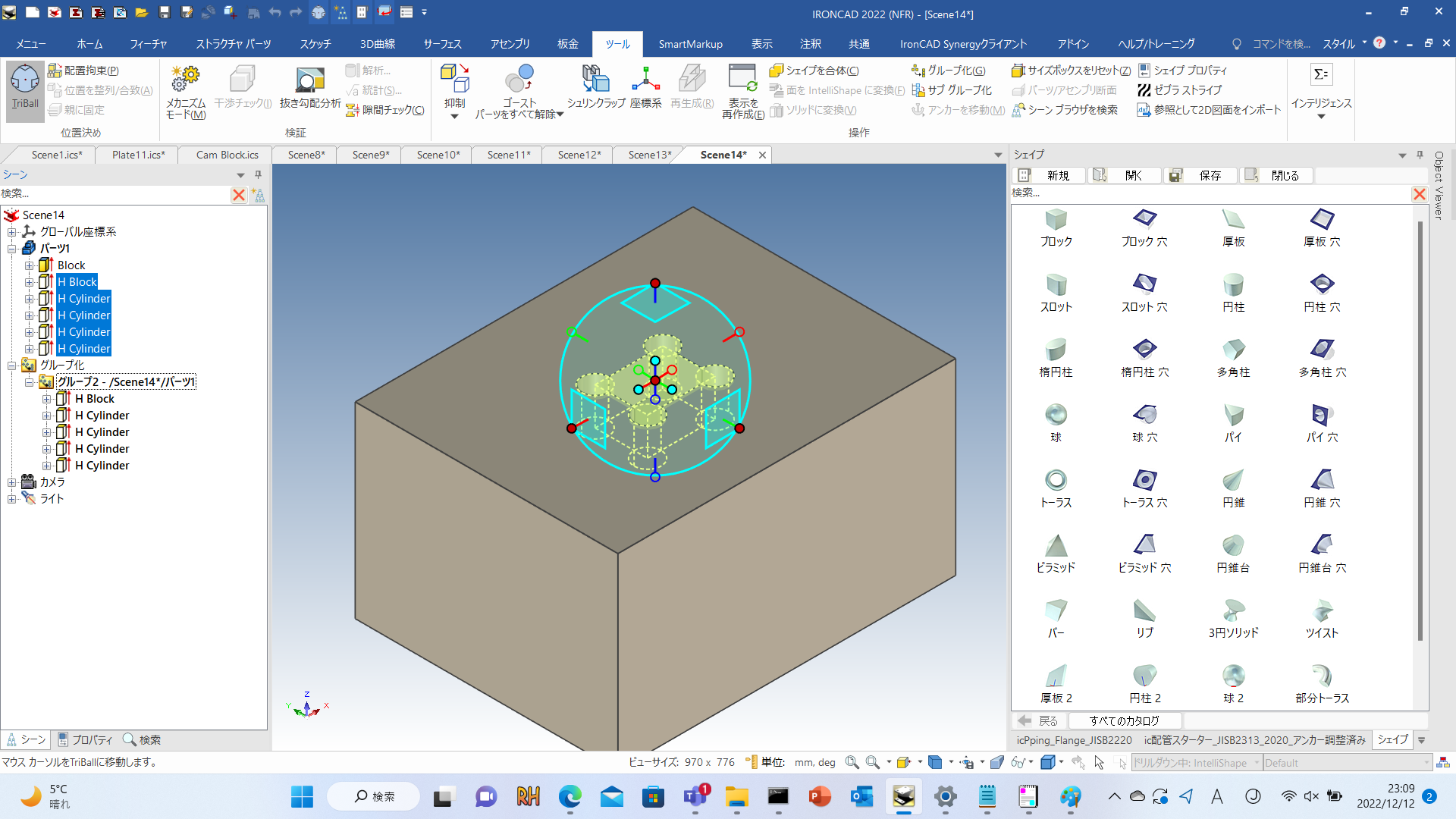

同じようにブロックパーツに配置されている、ブロック穴と穴フィーチャーをグループ化した場合に、 画像のように、選択しているフィーチャーがあるパーツの下に、グループ化のアイコンが表示されます。

この設定では、同様に、アセンブリの中のパーツでグループ化した場合は、該当するアセンブリレベルの下に、グループ化アイコンが表示されます。
