オブジェクトの表示

オブジェクトの表示は、ツールバーの遠近法カメラの右隣りに位置しています。 各種のオブジェクトの表示/非表示を切り替えることが可能です。

下三角のプルダウンをクリックすることで、上記のアイコンが表示されます。

表示が ON になっている、アイコンメニューはグレイになっています。

例えば、上記の状態では、[配列] と [配置寸法] が表示 ON になっていることを意味しています。

注釈

注釈を、表示 ON にすると、注釈が表示されます。

ここでいう注釈とは、注釈タブの寸法にあるテキスト注釈を意味します。 注釈を表示するには、ビュー操作をした後に、2 秒ほど、静止して待つ必要があります。

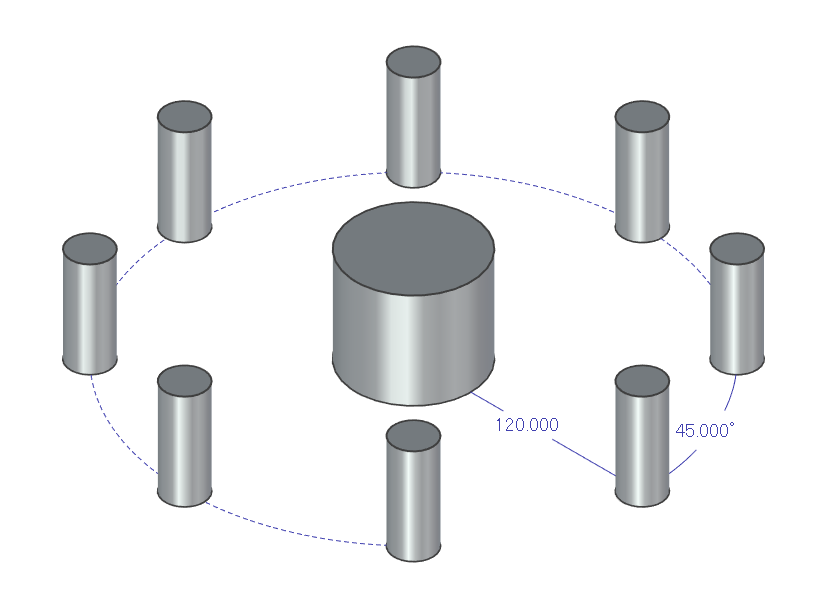

配列

配列を表示 ON にすると、配列の距離や角度が表示されます。

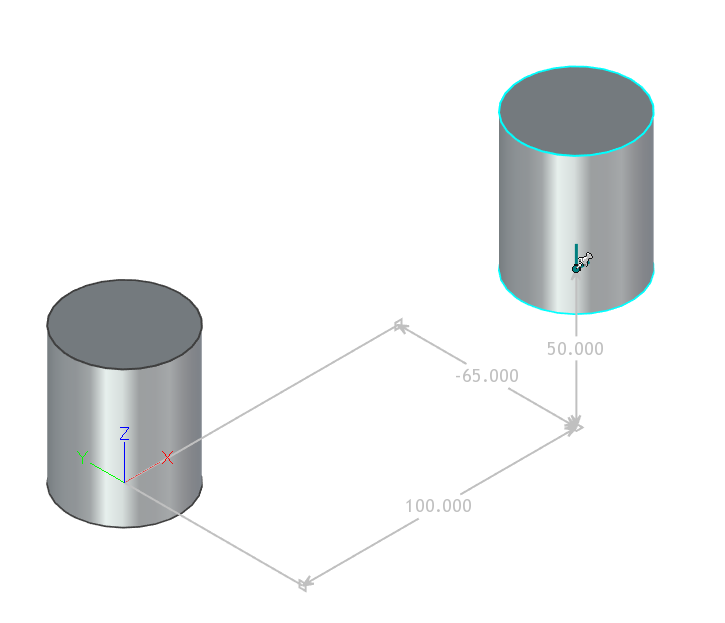

配置寸法

配置寸法を表示 ON にしてパーツ、アセンブリを選択すると、配置寸法（ワールド座標からの距離）が表示されます。

3D曲線

3D曲線を表示 ON にすると、3D曲線が表示されます。

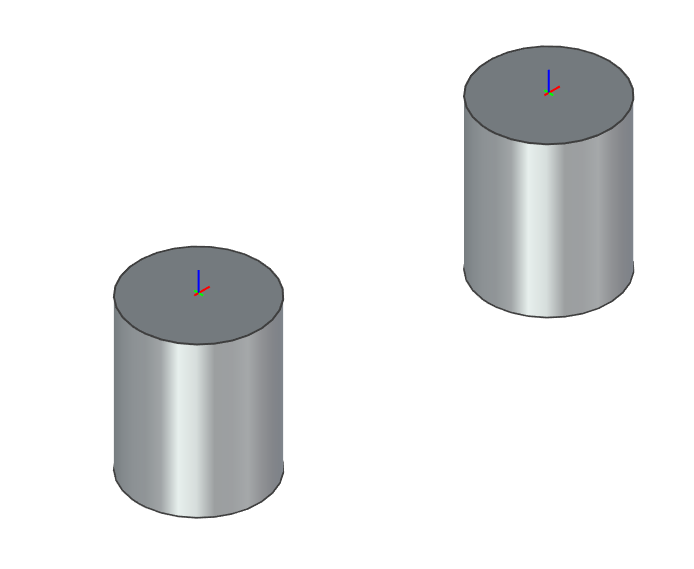

結合点

結合点を表示 ON にすると、結合点が表示されます。

拘束

拘束を、表示 ON にすると、拘束が表示されます。

SmartDimension

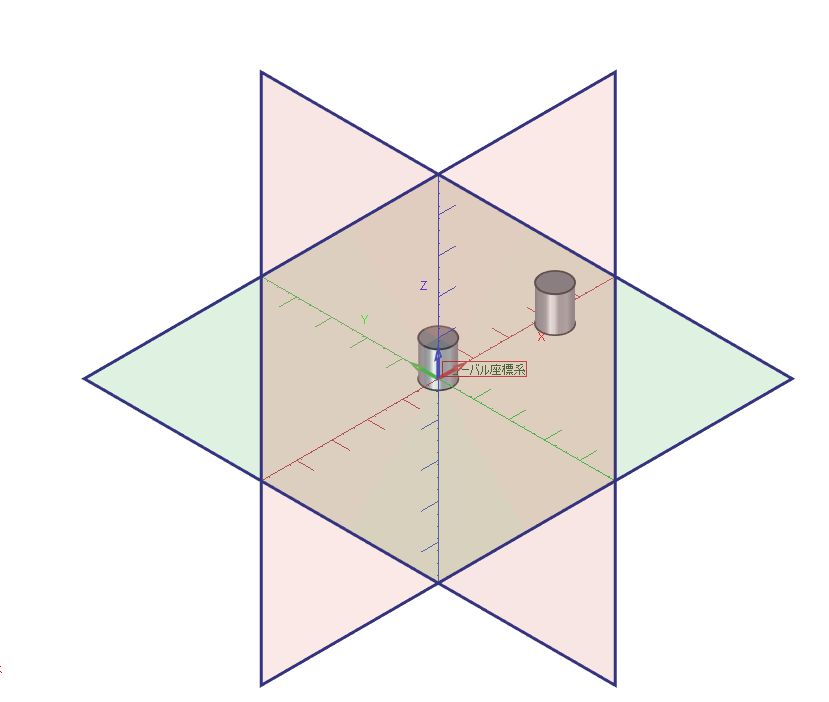

座標系

座標系を表示 ON にすると、座標系が表示されます。 シーンブラウザの、グローバル座標系の中の、各平面を非表示も解除する必要があります。

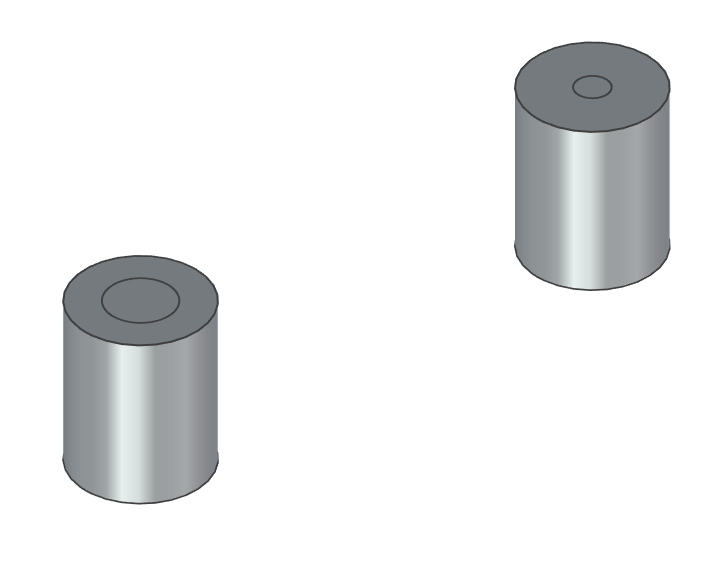

2D図形

2D図形を表示 ON にすると、2D図形（スケッチ）が表示されます。
