インタラクション¶

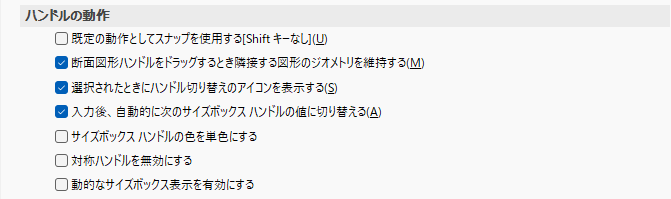

ハンドルの動作¶
既定の動作としてスナップを使用する[Shiftキーなし]¶

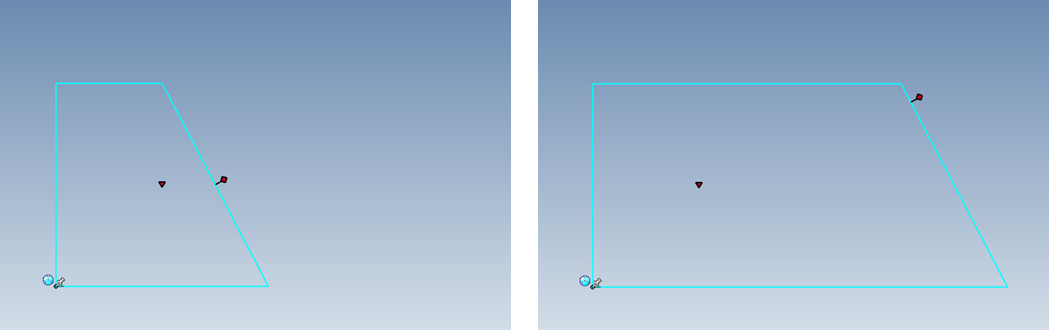

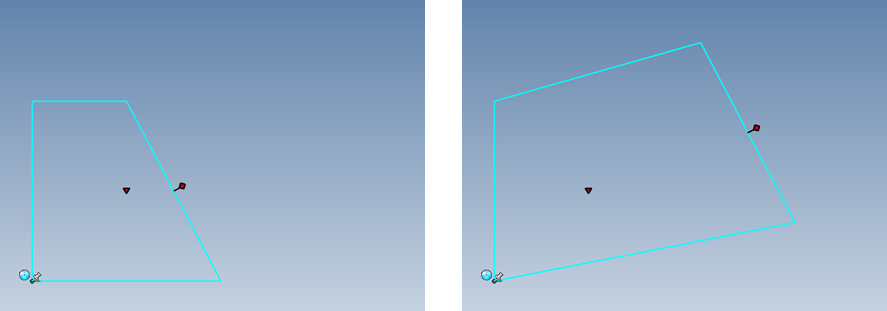

断面図形ハンドルをドラッグするとき隣接する図形のジオメトリを維持する¶
選択されたときにハンドルの切り替えアイコンを表示する¶
--
入力後、自動的に次のサイズボックスハンドルの値に切り替える¶
サイズボックス ハンドルの色を単色にする¶
対称ハンドルを無効にする¶
動的なサイズボックスを表示を無効にする¶
3D SmartDimension/拘束¶
フィーチャー/断面図形を選択中は拘束寸法を注意する¶
フィーチャー寸法の数が次の設定値以上であるときは表示しない：¶
削除されるオブジェクトに拘束/従属関係が存在するときは通知する¶
駆動寸法を作成しるときに選択宇宙のオブジェクトが駆動するように設定する¶
フィーチャーをドロップするときに配置寸法を自動的に追加する[イノベイティブパーツ¶

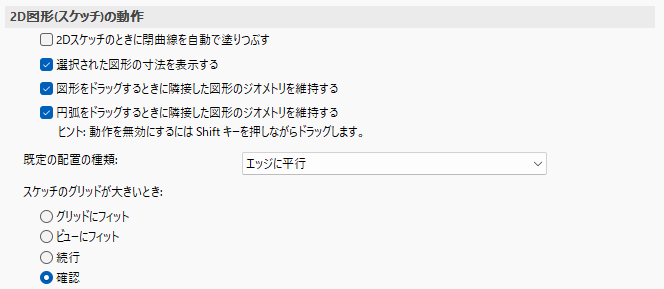

2D図形(スケッチ)の動作¶
2Dスケッチの時に閉曲線を自動で塗りつぶす¶

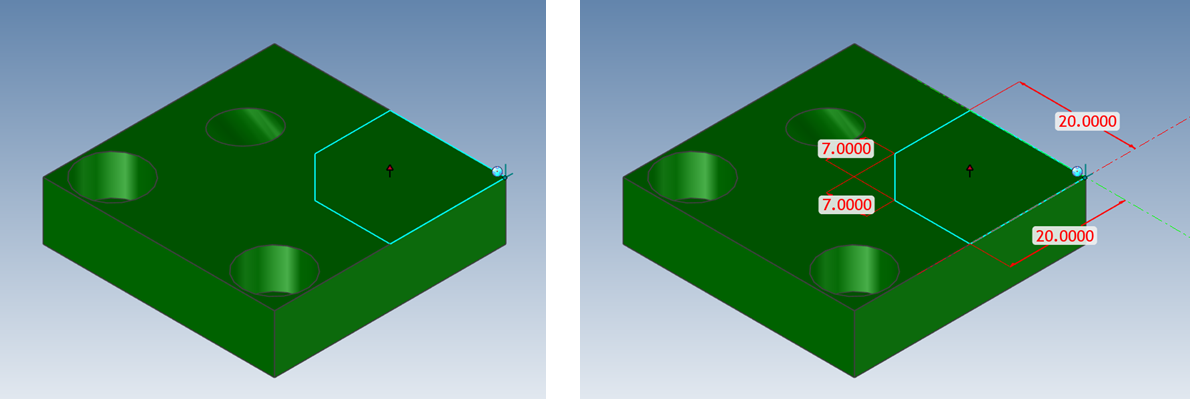

選択された図形の寸法を表示する¶
図形をドラッグするときに隣接した図形のジオメトリを維持する¶
円弧をドラッグするときに隣接した図形のジオメトリを維持する¶

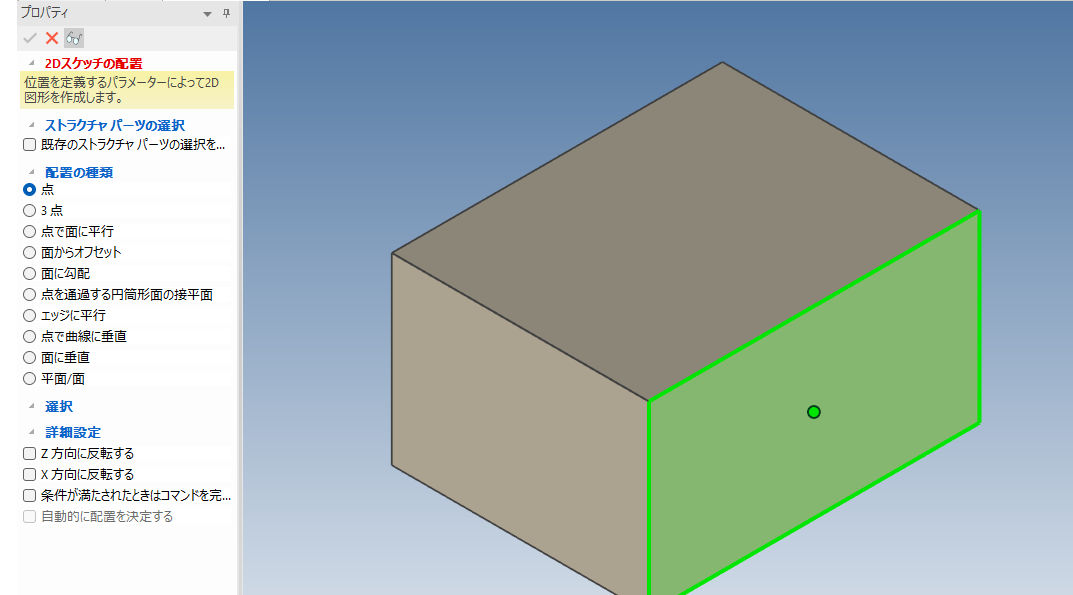

既定の配置の種類¶
スケッチをスタートするときの、"２Dスケッチの配置"のデフォルト設定を、設定します。
スケッチのグリッドが大きい時¶
- グリッドにフィット
- ビューにフィット
- 続行
- 確認

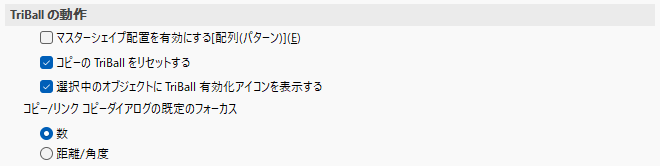

TriBallの動作¶
マスターシェイプ配置を有効にする¶
コピーのTriBallをリセットする¶
TriBallのリセットの設定をONにすると、コピー先のパーツ/アセンブリ/フィーチャーにTriBallが表示されますので、便利です。
選択中のオブジェクトにTriBall有効化アイコンを表示する¶
コピーリンク ダイアログの既定のフォーカス¶
- 数
- 距離/角度
トライボールでコピーする場合に、はじめにフォーカスされる項目を、数にするか？距離/角度にするか？を設定できます。
距離/角度にフォーカスを推奨します。
シーンブラウザの動作¶
ドラッグするときに自動スクロールを有効にする¶
新しいウィンドウでシーンブラウザを自動的に開く¶
シーンブラウザの"自動的に隠す"を既定の設定にする¶
IntelliShapeを作成する断面図形の動作¶
- コピー
- 削除
- リンク

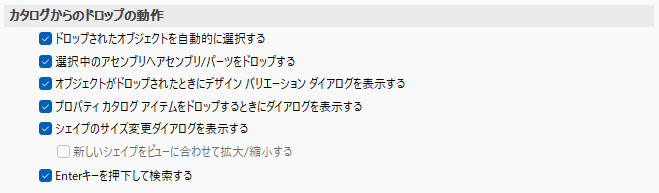

カタログからのドロップの動作¶
ドロップされたオブジェクトを自動的に選択する¶
カタログからドラッグ＆ドロップされたオブジェクト（パーツ/フィーチャー/アセンブリ)が、選択状態になるか、ならないかのチェックになります。
選択中のアセンブリへアセンブリパーツをドロップする¶
オブジェクトがドロップされたときにデザインバリリエーションダイアログを表示する¶
プロパティカタログアイテムをドロップするときにダイアログを表示する¶
シェイプのサイズ変更ダイアログを表示する¶
Enterキーを押下して検索する¶
グループ化の動作¶
- 指定しない
- シーンレベルに作成
- 親となるパーツ/アセンブリ下のレベル

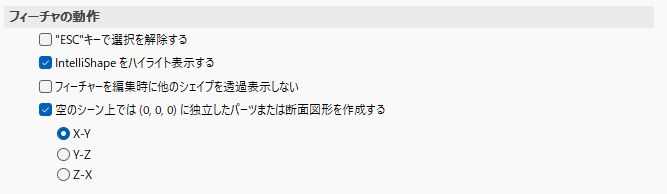

フィーチャの動作¶
"ESC"キーで選択を解除する。¶
パーツ/フィーチャー/アセンブリ選択を解除するときは、何もないシーン上を選択すれば選択解除が可能ですが、 このチェックをオンにすると、ESCキーでも選択解除が可能になります。
また、ESCキーを使用すると、トライボール選択状態とパーツ/フィーチャー/アセンブリの選択も１度で解除可能です。
