アセンブリと拘束の動作

パーツ/アセンブリをコピーするとき自己完結型の拘束のみコピーする

チェックをオンすると、自己完結する拘束のみをコピーします。

画像のモデルは、黄色と緑色の２つのパーツのアセンブリがあり、アセンブリ内にも拘束があり、さらに アセンブリ外の赤色のパーツとも拘束があります。

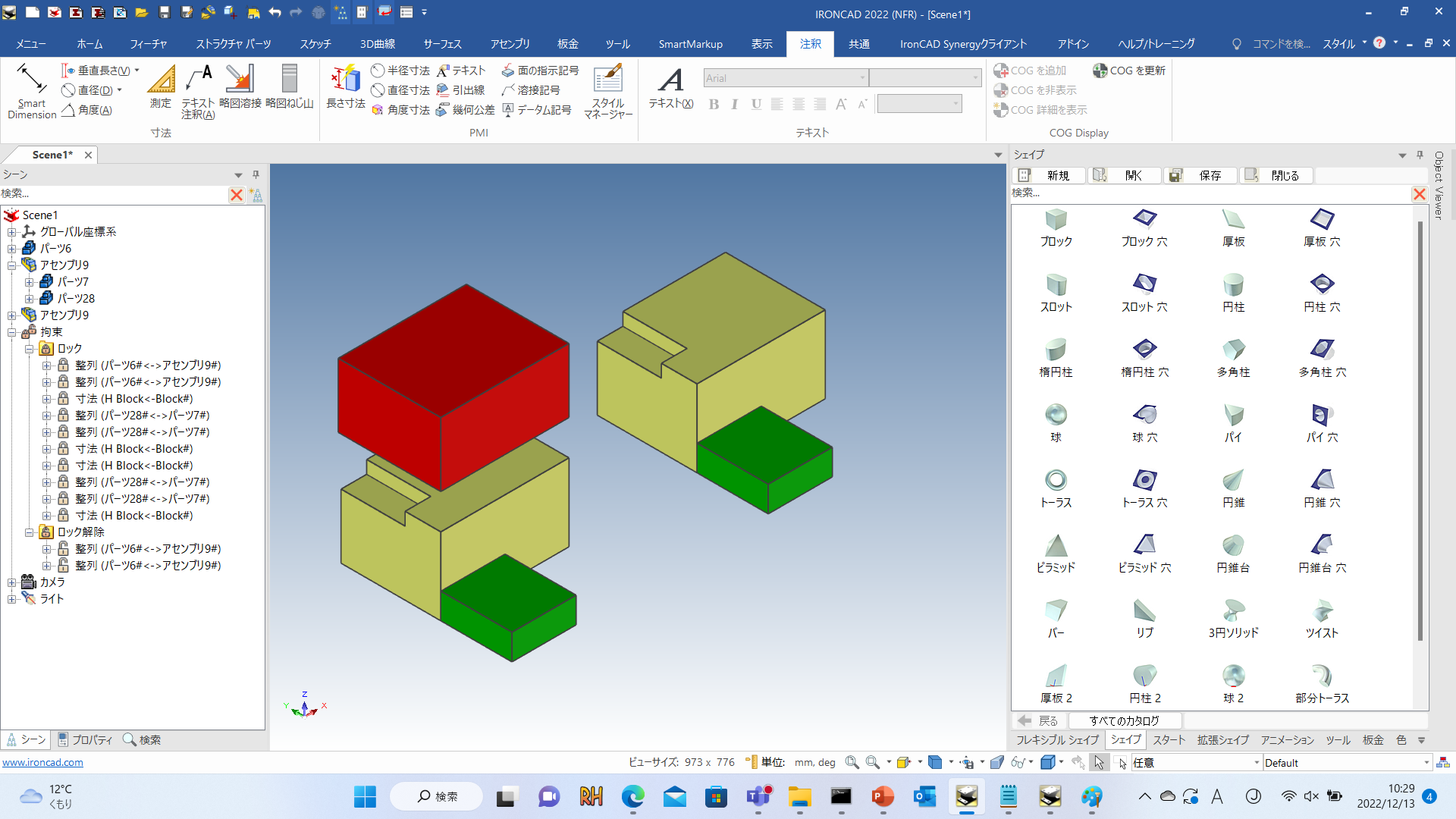

オフしている状態で、アセンブリをリンクコピーした場合、ロック解除というツリーメニューが生成されます。 アセンブリと赤いパーツの拘束は、リンクコピー移動することにより、無効になりロック解除というツリーメニューに格納されます。

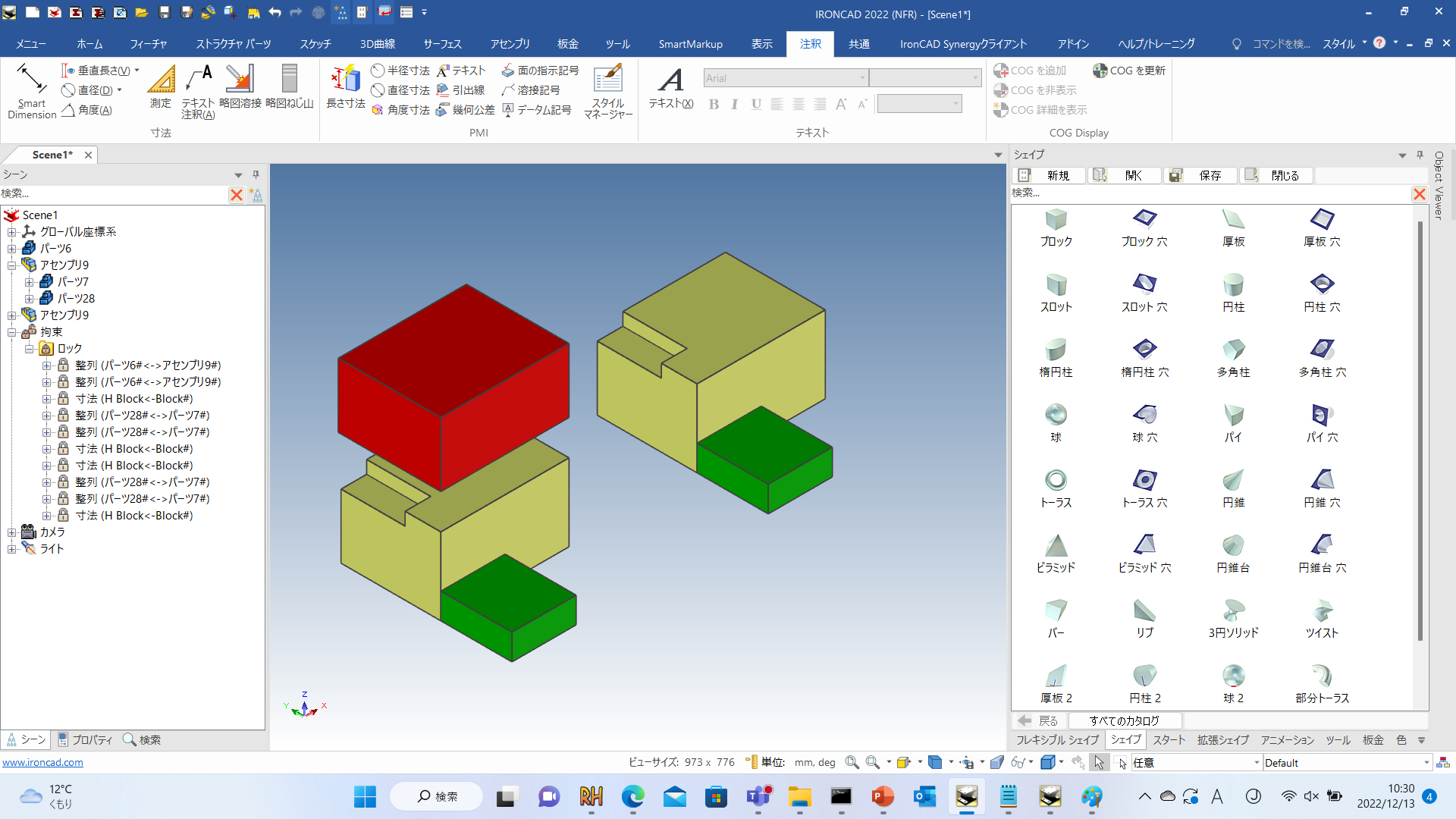

オンしている状態で、アセンブリをリンクコピーする場合、 リンクコピー移動して、無効になった拘束は削除されます。
