穴

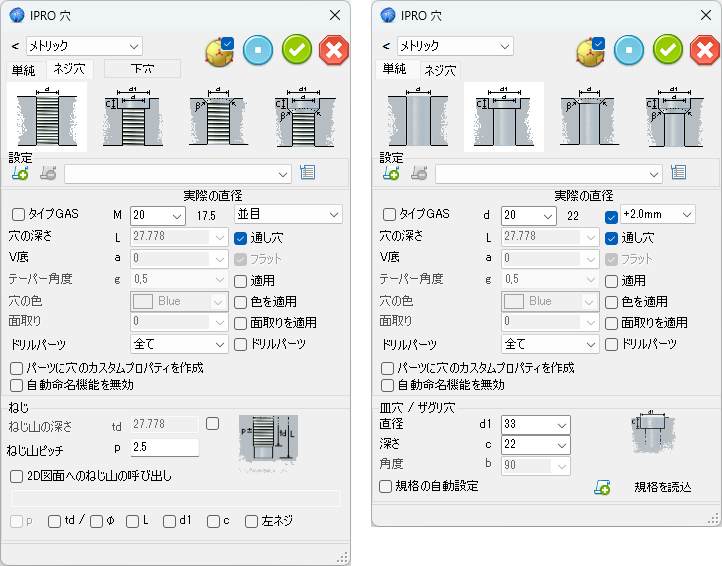

[ 穴 ] メニューは、規格化されたあらゆるタイプの穴をパーツ上に作成するのに使用します。上記のダイアログボックスは、[ 穴 ] メニューをパーツ上にドロップするたび、または既存の穴を編集するたびに表示されます。

ユーザーインターフェースの説明

ダイアログの上部に、穴の配置を制御するボタンと、穴のパラメーターに関する単位選択を行うプルダウンメニューがあります。 単位選択プルダウンメニューの左側に、選択したパーツ上に存在するすべての穴をリスト表示するボタンがあります。 このリストは複数の穴を一度に修正する場合に大変役に立ちます。ボタンをクリックすると、ダイアログボックスが横に広がり、パーツに配置された穴がリスト表示されます。 リスト上の穴を選択すると、ダイアログボックスが更新され、選択した穴のパラメーターが表示されます。

コンポーネント

穴の種類は 2 つのタブで選択できます。穴の種類を変更すると、ダイアログボックスが更新されます。

タブの下にある 4 つのオプションボタンのうちひとつをクリックすることで、穴の種類を変更できます。 選択を変更するたびに、ダイアログボックスは更新され、穴に関するすべてのパラメーターが表示されます。

設定

[ 設定 ] 内の項目で、現在の穴の設定を保存でき、右側のプルダウンから保存した設定を呼び出すことが可能です。 また、保存した設定を削除することもできます。

パラメーター

各パラメーターによって穴の形状を制御できます。 チェックのオン / オフ、プルダウンメニューからの選択で制御します。 穴の直径や深さなど、一部のパラメーターは、手入力も可能です。

• **[ タイプ GAS ] ** - チェックボックスにチェックを入れると、規格化されたすべての GAS 直径のコンボボックスが表示されます。
• 直径 - [ M ] ** または ** [ d ] - 穴に必要な直径を選択または入力します。この項目の右側にある数値は、パーツに作成される実際の直径を表しています。 単純穴の場合、実際の直径は入力した d の値に隙間の値を足したものです。 ネジ穴の場合、実際の直径は入力した M の値からピッチを引いた値です。
• [ 穴の深さ L ] - 穴の深さを入力、または選択します。[ 通し穴 ] にチェックを入れた場合、このオプションは無効になります。
• [ V底 a ] - 穴底の形状を制御します。[通し穴] または [ フラット ] にチェックを入れた場合、このオプションは無効になります。このオプションを有効にすると、穴底の角度を設定できます。
• [ 穴の色 ] - 穴の内壁に色を適用します。ネジ穴部以外に適用します。
• [ 面取り ] - 穴の両端に面取りを適用できます。( 穴が貫通していない場合は上部のみ、穴が貫通している場合は上部と下部 )
• [ テーパー角度 g ] - 穴のテーパー角度を設定します。この項目を有効にするには、[ 適用 ] にチェックを入れる必要があります。
• [ ドリルパーツ ] - チェックボックスにチェックを入れると、[ ドリルパーツ ] のプルダウンメニューが表示され、穴を開けるパーツの数を設定できます。 このオプションにより、一度の操作で複数のパーツに穴を開けることが可能です。 また、[ドリルパーツ] のチェックをオンにすると、選択したパーツの厚さよりも深い穴を設定した場合にも有効です。 このように、[ドリルパーツ] オプションで、ほかのパーツにも希望の長さまで穴を開けることができます。
• [ 隙間 ] - チェックボックスにチェックを入れると、使用可能な公差を含むプルダウンメニューが表示されます。
• [ 細目/並目 ] - ネジ穴を選択すると、これらのコンボボックスで現在の穴のネジのタイプを選択することができます。

皿穴または座ぐり穴を選択すると、関連するパラメーターが表示されます。

このセクションの項目で、座ぐり穴、皿穴、カウンタードリル穴などの直径や深さまたは角度を設定します。 さらに、[ 規格の自動設定 ] 、[ 規格を読込 ] の 2 つのボタンで穴に定義された規格を適用します。

[ ネジ穴 ] を選択すると、ねじのパラメーターに関するセクションが表示されます。

このセクションの項目で、[ ネジ山の深さ td ] 、[ ネジ山ピッチ p ] 、2D 図面で表示する [ねじ山の注釈] を定義します。

穴のデータ構造

穴に関するデータファイルは、規格フォルダー ( ..\Norme\Holes ) に保管されています。以下は、フォルダー内のファイルの一覧とその構造の説明です。

Note

データファイルはIPRO ライブラリマネージャーでも編集できます。

Diameters.dat - Diameters_ENG.dat

これらのファイルには、使用可能な直径とそれに関する公差の一覧が含まれています。「#」で始まる行はコメントと見なされます。＜Toll＞タグ で始まる行で、使用可能な公差のラベルを定義します。＜Toll＞タグ の後に続く値はすべて、[ 隙間 ] のプルダウンメニューに挿入されます。

## ============================================================================
## * IRONPROXT - PARAMETRICLIBRARY - FronemaSrl *
## ============================================================================
##
##      Bohrungsdurchmesser / Diameters for Holes
##
<Toll> H5     H6     H7     H8     H9     H10    H11    H12    H13    H14    +1mm   +2mm
##Diam H5     H6     H7     H8     H9     H10    H11    H12    H13    H14    +1mm   +2mm
1.6    0.004  0.006  0.01   0.014  0.025  0.040  0.060  0.100  0.140  0.250  1      2
2      0.004  0.006  0.01   0.014  0.025  0.040  0.060  0.100  0.140  0.250  1      2
2.5    0.004  0.006  0.01   0.014  0.025  0.040  0.060  0.100  0.140  0.250  1      2
3      0.005  0.008  0.012  0.018  0.030  0.048  0.075  0.120  0.180  0.300  1      2
4      0.005  0.008  0.012  0.018  0.030  0.048  0.075  0.120  0.180  0.300  1      2
...
...

行の最初の値は、有効な直径と見なされます。続く値はすべて公差に関するものです。

CDiameters.dat - CDiameters_ENG.dat

これらのファイルには、ネジ穴頭部形状の使用可能な直径と深さの一覧が含まれています。 「#」で始まる行はコメントと見なされます。

## =======================================================
## * IRONPROXT -  PARAMETRIC LIBRARY  -  Fronema Srl *
## =======================================================
##
##  Counterbore Diameters for Holes
##
## HoleDiam  CBoreDiam  CBoreDepth
1            2.5        1.5
2            4.5        2.5
3            6.0        3.5
4            8.0        4.5
5            10.0       5.5
...
...

行の最初の値は、有効な直径と見なされます。二番目のフィールドはザグリ穴の直径、三番目はザグリ穴の深さです。図を見るとわかるように、穴の直径を 3 に設定すると、ザグリ穴の直径は 6 、深さは 3.5 に設定されます。

ThreadDiameters.dat - ThreadDiameters_ENG.dat

これらのファイルには、使用可能な直径とピッチの一覧が含まれています。「#」で始まる行はコメントと見なされます。

## =======================================================
## * IRONPROXT -  PARAMETRIC LIBRARY  -  Fronema Srl *
## =======================================================
##
##  Thread Diameters for Holes
##
#Diam   Pitch1  Pitch2
2.5     0.35    0.45
3       0.35    0.5
4       0.5     0.7
5       0.5     0.8
6       0.75    1
8       1       1.25
10      1.25    1.5
12      1.25    1.75
14      1.5     2
16      1.5     2
18      1.5     2.5
20      1.5     2.5
22      1.5     2.5
...
...

行の最初の値は、有効な穴の直径と見なされます。最初のフィールドは穴の直径で、その他のフィールドは標準ピッチです。Pitch1 は細目のピッチ、Pitch2 は並目のピッチです。図を見るとわかるとおり、 穴の直径が 18 ～ 20 の場合、Pitch1 は 1.5、Pitch2 は 2.5 です。

Length.dat - Length_ENG.dat

これらのファイルには、穴の使用可能な標準の長さの一覧が含まれています。

GASDiameters.dat - GASThreadDiameters.dat

これらのファイルには、GAS 規格に関する標準の直径が含まれています。ファイルの構造は見ての通りです。

CounterAngle.dat

このデータファイルには、穴底の形状の使用可能な角度の一覧が含まれています。
