抑制マネージャ
[ 抑制マネージャ ]メニューを使用すると、[ ステータスカラー ]、[ カテゴリー ]、寸法、重量、体積、色などのさまざまな基準に基づいて、パーツ、穴、インテリシェイプを抑制(抑制、選択、削除)できます。 また、このメニューを使用すると、選択結果から表示構成を作成できます。
[ 抑制マネージャ ]カタログメニューをシーンにドラッグ&ドロップしてアクティブにすると、7つのタブに分割されたダイアログが表示されます。

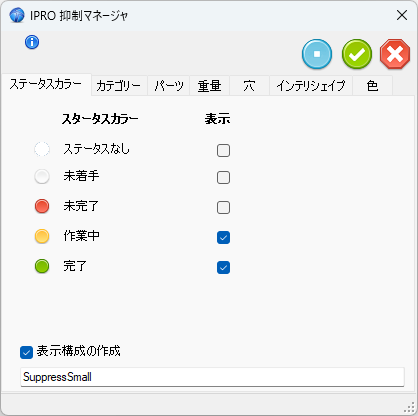

[ ステータスカラー ]¶
[ ステータスカラー ]に基づいてパーツを検索し、選択の結果から[ 表示構成 ]を作成できます。
[ カテゴリー ]¶
[ カテゴリー ]に基づいてパーツを検索し、選択の結果から[ 表示構成 ]を作成できます。

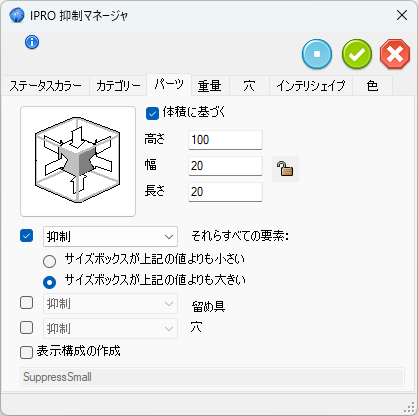

[ パーツ ]¶
サイズ (または同等の体積に基づいて) に基づいてパーツを検索します。シーンでパーツを選択して、矢印の付いた立方体をクリックすると、選択されたパーツの寸法を検出できます。 指定された値の小さいパーツまたは大きいパーツを抑制 (抑制解除、選択、または削除) できます。 [ 留め具 ]を抑制または抑制解除できます。
選択の結果から[ 表示構成 ]を作成できます。
[ 重量 ]¶
重量の範囲に基づいてパーツを検索します。 指定された値に含まれる、または含まれないパーツを抑制 (抑制解除、選択、または削除) することができます。
選択の結果から[ 表示構成 ]を作成できます。
[ 穴 ]¶
サイズ (または同等の体積に基づいて) に基づいて穴 (および、マイナス形状のインテリシェイプ) を検索します。シーンで穴インテリシェイプを選択して、矢印のある立方体をクリックすると、選択された穴インテリシェイプの寸法を検出できます。
- [ サイズボックスが上記の値よりも小さい ]または[ サイズボックスが上記の値よりも大きい ] 穴を抑制 (抑制解除、選択、または削除) できます。
- [ すべての穴を抑制 ]
- [ すべての穴を抑制解除 ]
[ インテリシェイプ ]¶
サイズ(または同等の体積に基づいて)に基づいてインテリシェイプを検索します。シーンでインテリシェイプを選択して、矢印のある立方体をクリックすると、シーンで選択されたインテリシェイプの寸法を検出できます。 - [ サイズボックスが上記の値より小さい ]または、[サイズボックスが上記の値より大きい] インテリシェイプを抑制(抑制、選択、または削除)することができます。 - [ 面取り、フィレットは含めない ]のチェックを入れると、 面取り、フィレットを検索から除外することもできます。
[ 色 ]¶
色によってパーツを検索することが出来ます。シーン上でパーツを選択したあと、色を示す四角の領域を選択することによって、色のプレビューをクリックできます。 指定された値(R、G、B、および許容差 )で等しいパーツ、または異なるパーツを抑制(抑制、選択、または削除)することができます。
選択の結果から[ 表示構成 ]を作成できます。
