配管 要素¶
すべての配管要素は、同様のダイアログボックスとデータファイル構造を持っています。
コンポーネントをほかのコンポーネントにドロップすると、新しいコンポーネントが正確に配置され、規格、サイズ、厚さなどのデータが自動的に引き継がれます。
ダイアログ¶

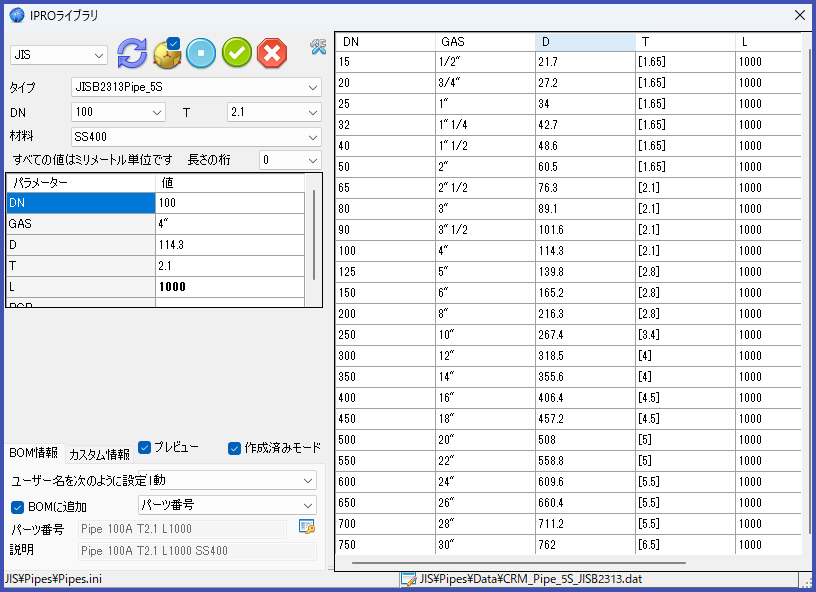

ダイアログボックスで、規格、タイプ、サイズ、厚さ、材料を選択できます。 パラメーターと値のグリッド表、その下にプレビューと BOM 用のデータが表示されます。
ダイアログを右側に拡張(ウィンドウの右側を右にドラッグ)することで、使用可能な値をすべて表示できます。

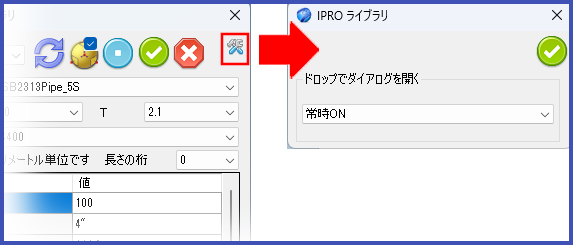

右上のアイコンで、ダイアログを表示するタイミングを選択できます。: [常時ON]、[バックグラウンドでドロップした場合のみ]、[常時OFF]
データファイル¶
データファイルは ..\Library\Pipes\ ruleNAME \Pipes に格納されています。 - ここには name.ini ファイルがあり、name.dat ファイルへのリンク、および [パーツ番号] と [説明] を生成するための規格が含まれています。
- サブフォルダー ..\Data には name.dat ファイルがあり、これらのファイルには要素のジオメトリの数値データが含まれています。
データファイルの編集¶

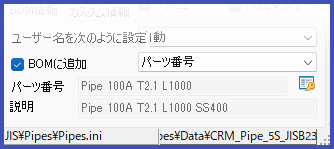

ステータスバーには選択した要素のデータファイルの場所が表示されます。
name.ini ** をクリックすると、IPRO ライブラリマネージャー** が起動し、説明と BOM を生成するための規格を変更できます。
その右側に、ジオメトリデータファイル name.dat を編集するためのボタンがあり、IPRO ライブラリマネージャー - ジオメトリデータを表示 を起動することができます。
Note
パーツ番号ナンバリングを使用してパーツ番号を生成することもできます。
