アクティブマネージャーダイアログ

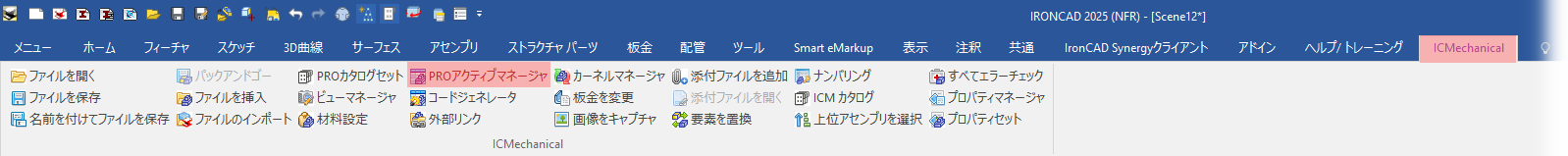

アクティブマネージャー アイコンをツール カタログからシーンにドロップするか、[アドイン] タブの [IC メカニカル] グループでアイコンをクリックすると、 このダイアログが開きます。

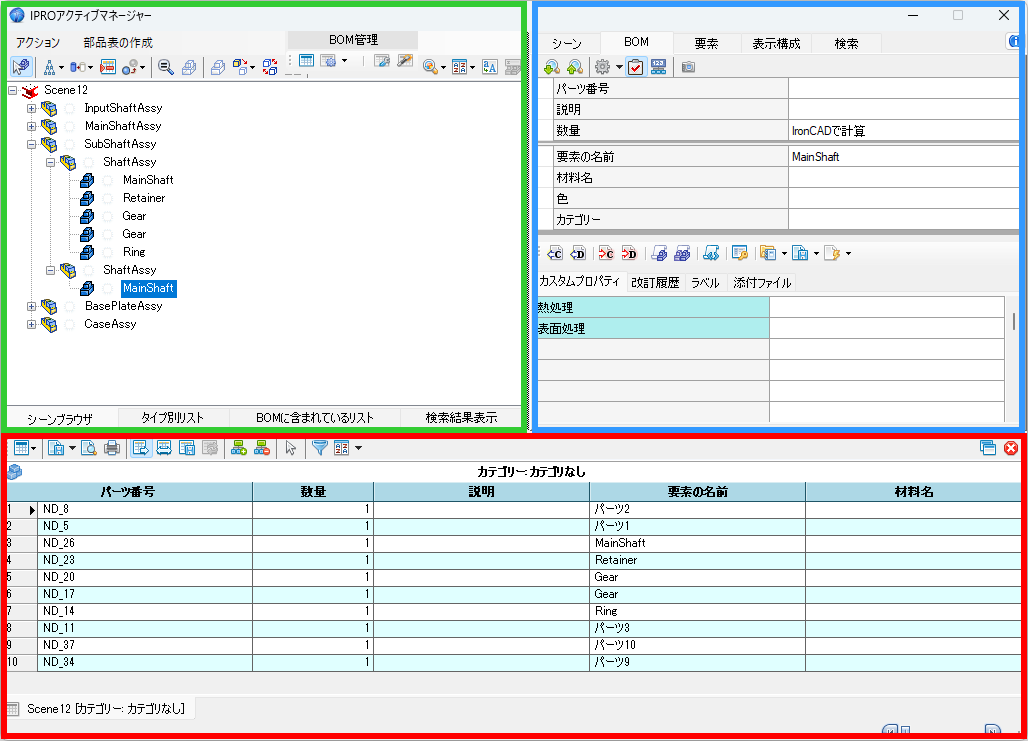

1 レフトパネル

レフトパネルでは シーンを管理します。ここではシーン ブラウザの表示方法を選択できます。上部のアイコンは表示のオン/オフや抑制に使用されます。

下の境界線には 4 つのタブがあります。

• 1 シーンブラウザ：
• 2 タイプ別： 自動的に次のグループにグループ化された要素のタイプごとに分割されたツリーです。（アセンブリ、パーツ、板金、3D 曲線、外部リンク、規格品およびプロファイル）
• 3 BOMに含まれています： BOMに含まれる要素と含まれない要素を分離します。
• 4 検索： 検索機能の結果を表示します

2 ライトパネル

ライトパネル には、レフトパネルで選択した内容に応じて、表示が変わるいくつかのタブがあります。

• 1 シーンタブ： 開いている * .ics ファイルのプロパティを表示
• 2 BOMタブ： BOMのデータを管理
• 3 要素タブ： 要素のジオメトリ データを表示
• 4 構成タブ： ファイルの表示構成を管理
• 5 検索タブ： 開いているファイル内の要素を検索および管理

(検索機能の結果は、レフトパネルの [検索] タブに表示されます。)

3 ボトムパネル

ボトムパネルには部品表が表示されます。 通常は非表示ですが、BOMを作成をすると表示されます。

BOM グリッドの上には、BOM のエクスポート、印刷、および表示の管理のためのアイコンがあります。

下部には、1 つまたは複数の BOM タブがあり、選択したファイルまたはアセンブリの名前と、それを作成するために使用された [BOM 構成] が角括弧で囲まれています。 上記の例では、ファイル全体の 1 つ目とシャフト アセンブリのみの 2 つ目の 2 つがあり、どちらも構成が [材料_重量] です。

必要な BOM を表示するには、構成を作成し、BOM 設定をして、何を含めるか、さまざまな列をフォーマットする方法などを選択する必要があります。
