プロドリル

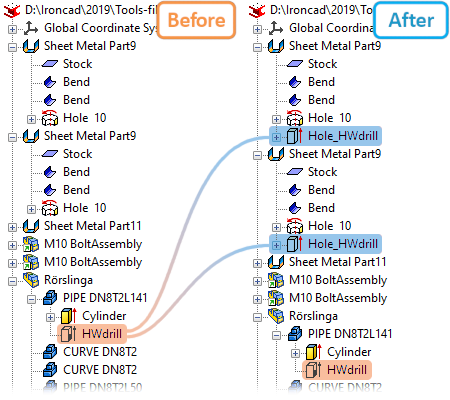

[ プロドリル ] メニューは、[ HWDrill ] という名前のすべての インテリシェイプ を取得し、それを使用して、[ HWDrill ] インテリシェイプ と干渉するすべてのパーツを穴あけします。

操作

• 何も選択せずに、[ プロドリル ] カタログメニューをシーンにドロップすると、すべてのパーツに [ プロドリル ] による穴あけを適用します。 ※左右クリックどちらでもドロップ可
• 最初にアセンブリを選択してから、[ プロドリル ] カタログメニューをシーンにドロップすると、アセンブリ内のパーツのみに [ プロドリル ] による穴あけを適用します。 ※左右クリックどちらでもドロップ可

プロドリル命名ルール

1. パーツ名が _(アンダースコア) で始まるか、または終わるパーツはプロドリルによる穴あけされません。(例：プレートA、プレートA、プレートA)
2. 語尾に文字 + を含む HWDrill 要素は、ポイント 1 で説明したパーツであってもプロドリルによる穴あけをします。(例：HWDrill+)
3. 語尾に文字 #1 を含む HWDrill 要素は、同じアセンブリにあるパーツのみをプロドリルによる穴あけをします。(例：HWDrill#1)
4. 語尾に文字 #2 を含む HWDrill 要素は、異なるアセンブリにあるパーツのみをプロドリルによる穴あけをします。(例：HWDrill#2)
5. 文字 @ で始まる HWDrill要素 はプロドリルによる穴あけをしません。(例：@HWDrill)
6. 文字 # で始まり、さらに語尾に_NS_ を含む HWDrill要素は、他のパーツをプロドリルによる穴あけをしたあと、さらにそのHWDrill要素自体が表示されたまま(抑制が解除)になります。(例：#HWDrill_NS_)

Note

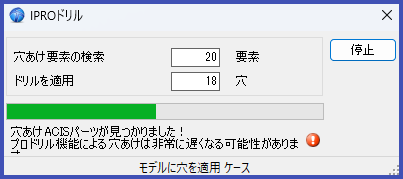

シーン内に ACIS と Parasolid パーツが混在している場合、ドリル操作は遅くなります。

Tips

[カーネルマネージャー] メニューを使用して、Parasolid 内のすべてのパーツを認識して変換できます。
