BOMを作成する

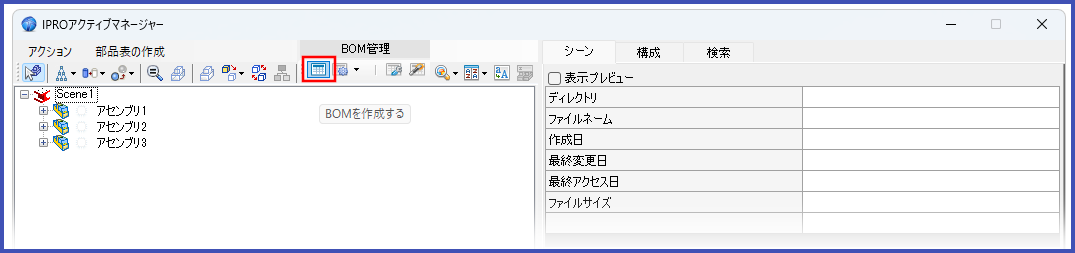

BOM を作成するには、ファイル (赤い IRONCAD アイコン) または シーンブラウザ 内のアセンブリを選択し、BOMを作成する ボタンをクリックする必要があります。

ダイアログが下部に展開され、BOM が表示されます。

アイコンの説明については、こちらを参照してください。

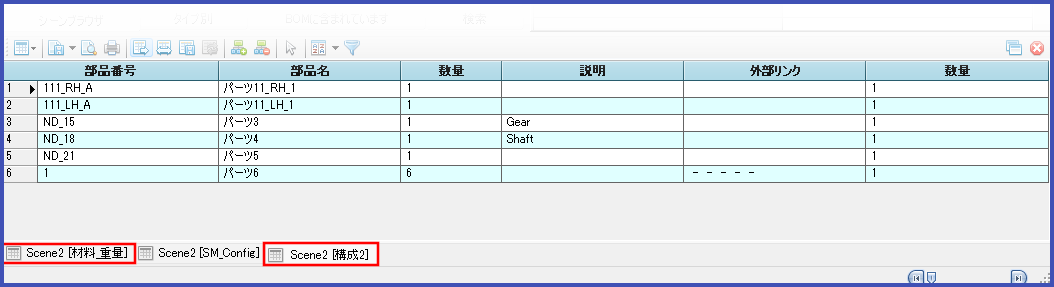

作成された各 BOM は、下部に表示される新しいタブに表示されます (まだ存在しない場合、この場合は更新されます)。

タブ名は、選択したファイルまたはアセンブリの名前で構成され、BOM構成 の名前を角括弧で囲みます ` を使用して作成しました。

上の例では 2 つあり、

１つ目が、ファイル全体の最初のファイル CX500 Transmission.ics で、表示構成は [Default ] です。

２つ目は、シャフト アセンブリ のみで、表示構成は [Material_Weigth] です。

Tips

パーツ番号が設定されていないと、BOMには設定されませんのでご注意ください。 アクティブな BOM タブを閉じるには、右側の赤い十字アイコンをクリックします。
