手すりXT¶
このコマンドを使用すると、さまざまなタイプのパラメトリック手すりをシーンに挿入できます。
コマンドをシーンにドラッグしてオプションを設定し、手すりの寸法を設定するには、ダイアログに値を入力できます。
Note
要素をドラッグ: 手すりを踊り場やバルコニーなどの要素の端にドラッグすると、サイズが自動的に検出され、設定されます。

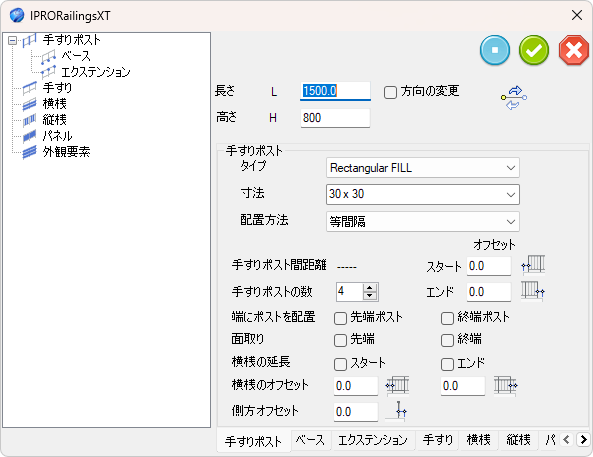

ダイアログ ボックスはいくつかのセクションに分かれています。:
柱（ベースと延長部を含む）、手すり、水平、垂直、パネル、外装。各セクションでは、使用する要素を選択し、その寸法とオプションを管理できます。
ライブラリフォルダー¶

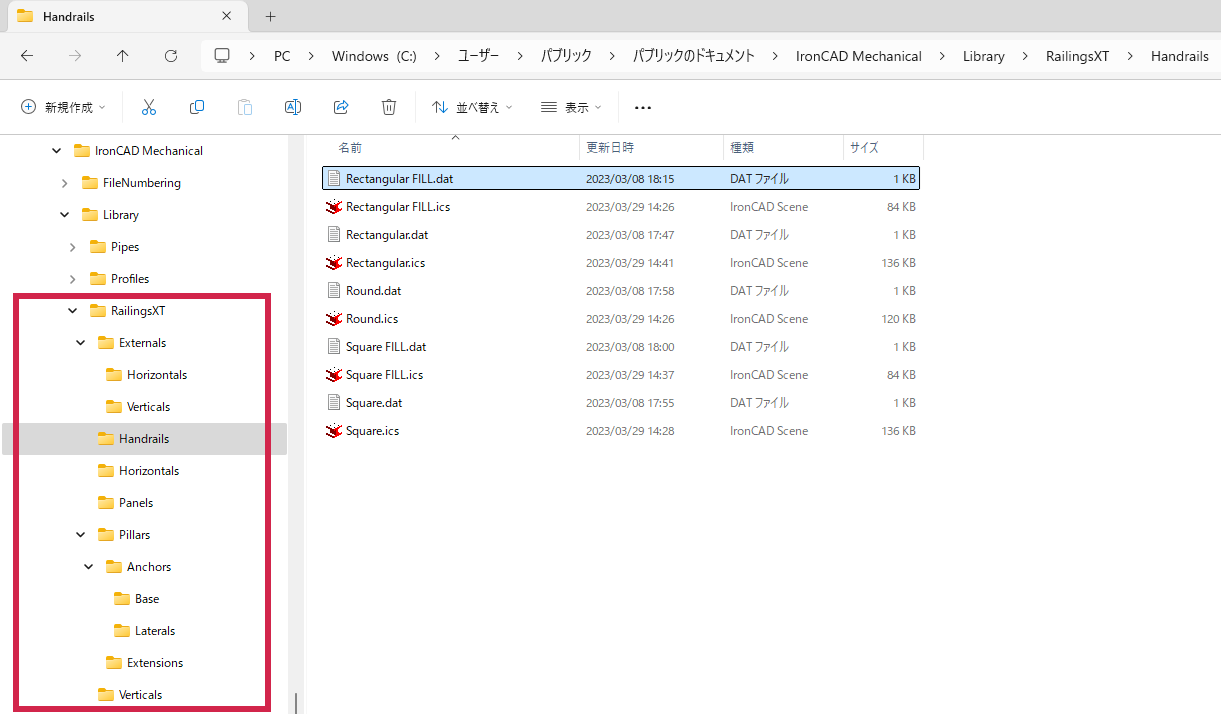

RailingsXT ライブラリのフォルダーは ..\ICMechanical\Library\RailingsXT にあります。これらのフォルダーには、手すり、水平材、パネル、柱などのカスタム要素を保存できます。
各フォルダーには、3D .ics ファイルと対応する .dat (希望する測定値を含むテキスト ファイル) が含まれています。
手すりXTコンポーネントをカスタマイズする方法¶
選択した寸法に要素を適合させるには、手すりを構成するすべてのモデルがパラメトリックであり、ライブラリのそれぞれのフォルダに保存されている必要があります。
アセンブリまたはパーツには、次のパラメータが含まれている必要があります。
- L:深さを定義するパラメータ
- W:幅を定義するパラメータ
- H:高さを定義するパラメータ
- S:厚さを定義するパラメータ
さらに、アンカーの位置が挿入ポイントとして使用されます。
以下に例を示します:

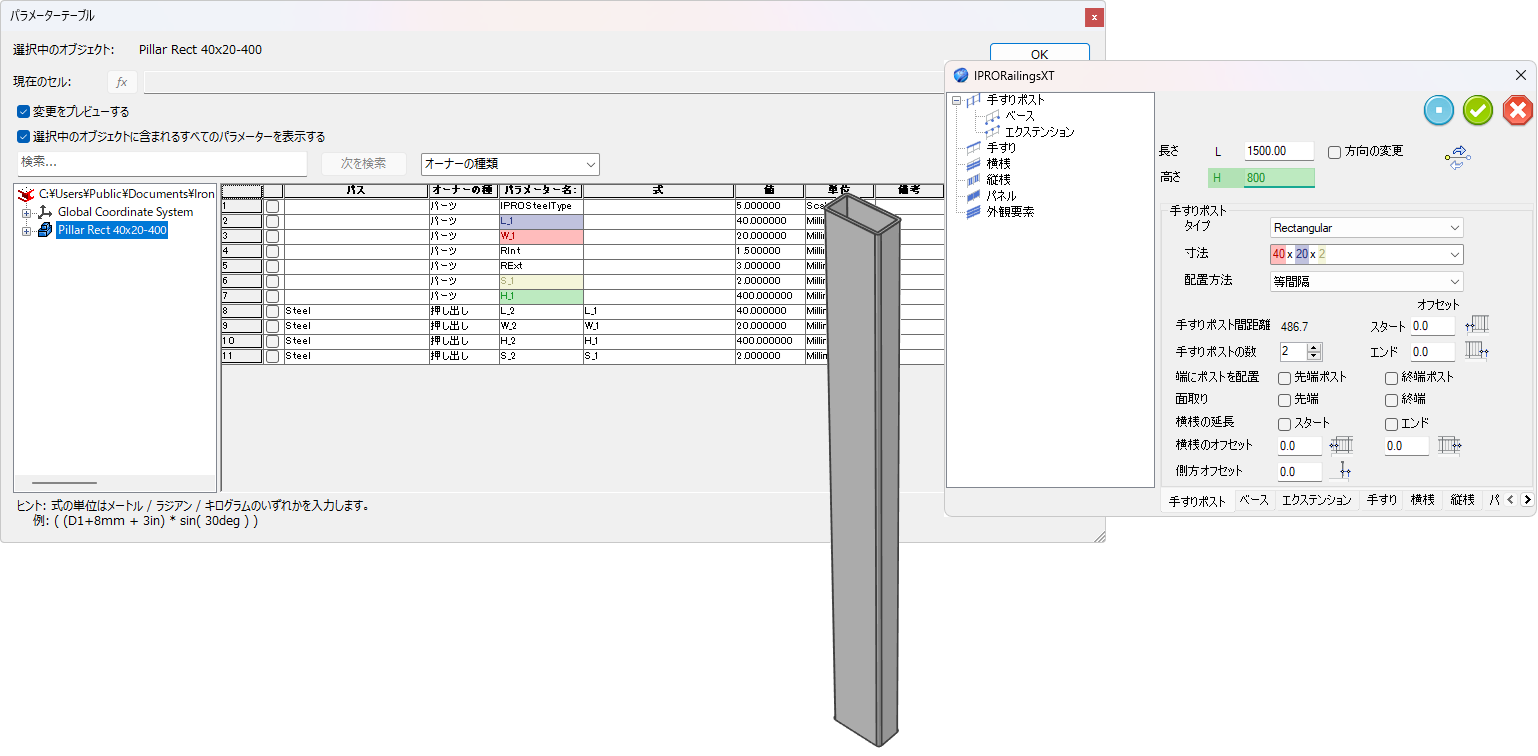

Square Round は柱パーツです:
手すりのサイズに合わせるには、パーツ要素に次のパラメータが含まれている必要があります。
- H: 手すりの高さに対応します (手すりがある場合は、手すりの W を差し引いた値)
- W,L,S: 柱の寸法に合わせて要素を適合させるために使用されます
Frontal01 は、柱の切り株とベース プレートを備えたアセンブリです。
- DY: エッジの Y オフセットに対応
- DZ: エッジの Z オフセットに対応
- W,L,S: 柱の寸法に合わせて切り株を適合させるために使用されます

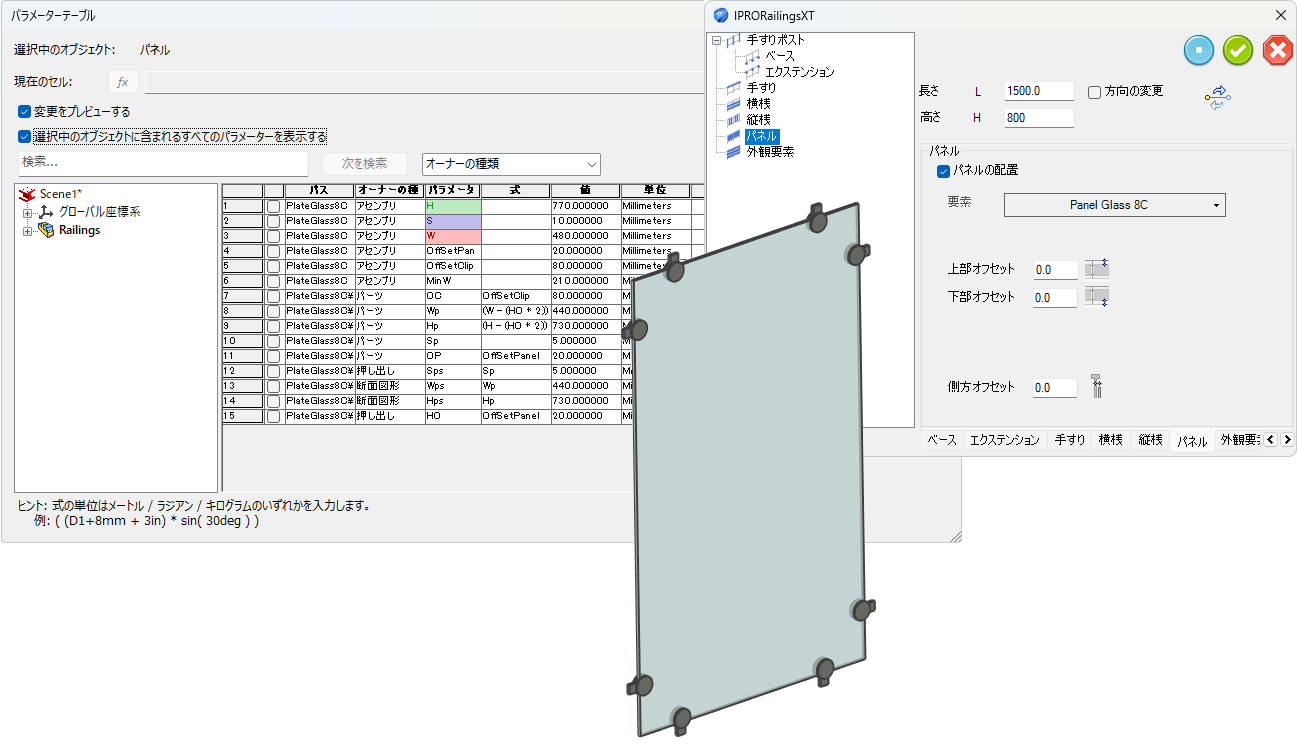

Panel01 はガラス パネルとクリップを備えたアセンブリです。
- MinW: 2 本の柱の間の挿入パネルの最小サイズに対応します
- W: 2 本の柱の距離に要素を適合させるために使用されます
- H: 手すりの高さに要素を適合させるために使用されます (手すりと水平がある場合は、その W を差し引いた値)
このパネルの場合、クリップの位置とサイズを設定するための他のパラメーターもあります。
