配管を切断

[配管を切断]ツール で、配管を 2 つに分割できます。また、いくつかの要素を切断して挿入することも可能です。

操作

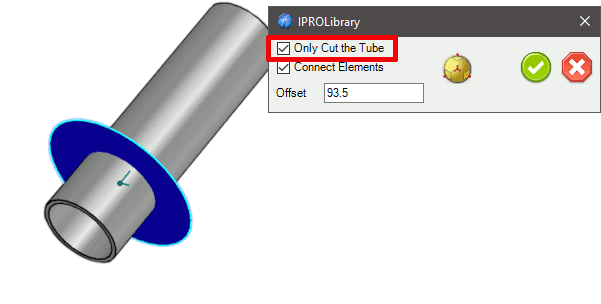

切断するには:

• 管形状にツールをドロップします。
• チューブのみカット にチェックを入れます。
• [オフセット] にベースからの距離を入力します。
• もしくは [Triball] を使い、青い切断ディスクをドラッグして配置します。
• [OK] をクリックして切断します。

切断して挿入

• 管形状にツールをドロップします。
• チューブのみカット のチェックを外します。
• [オフセット] にベースからの距離を入力します。
• もしくは [Triball] を使い、青い切断ディスクをドラッグして配置します。

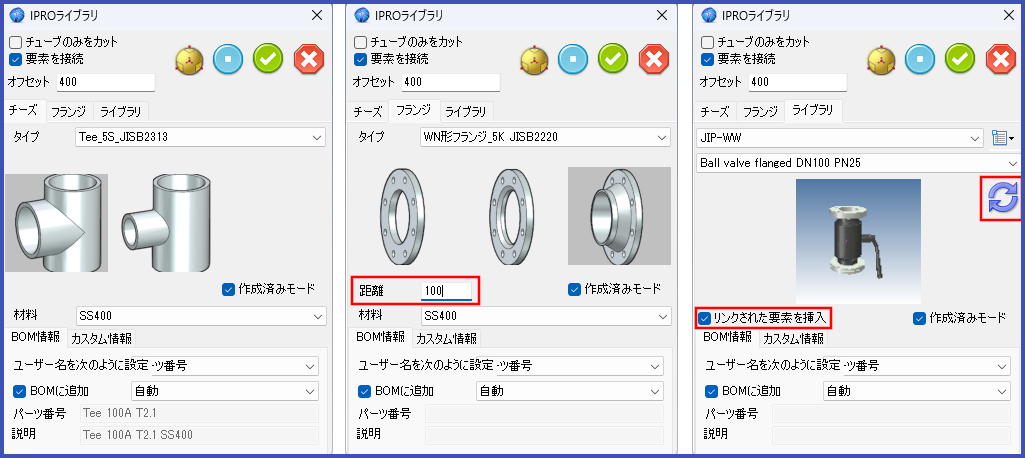

• 挿入する要素を選択します。:
  • チーズ:
  • フランジ:
    • [距離] でフランジの間にスペースを挿入できます。
  • ライブラリ:
    • ライブラリのアイテムは ..\Library\Pipes\ _Models\Library\dirNAME にあります。
    • 要素をリンクとして挿入し、180°回転させることができます。
• [OK] をクリックして切断と挿入を行います。

Tip

IPRO 設定のグローバル設定で ユーザーライブラリパイプ を変更し、ディレクトリ構造を作成することができます。
