穴リスト

テキストを作成します。

[注釈]タブ → [表]グループ → [穴リスト] をクリックします。

任意の位置でクリックし、穴リスト（表）を配置します。

穴リスト（表）を配置後、基準となる X軸・Y軸 を選択します。
下図のように マウスカーソルの右下に X が表示されている状態で、X軸 となる エッジ を選択します。

X軸 を選択後、下図のように マウスカーソルの右下に Y が表示されている状態で、Y軸 となる エッジ を選択します。

X軸・Y軸 を選択後、下図のように X軸・Y軸 が表示されます。

X軸・Y軸 が表示されると、マウスカーソルの右下に〇が表示されます。

円または円弧 を選択すると、選択した順に穴が穴リストに追加されます。

[説明]欄に穴情報の表示が追加されました。2025新機能

[Esc]キー を押して、コマンドを終了します。

穴の追加

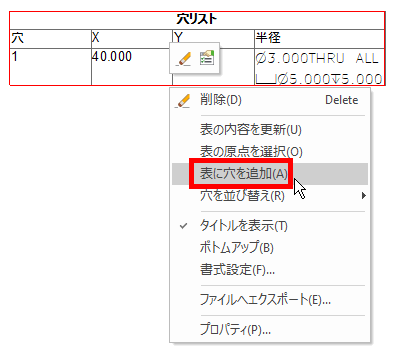

穴リスト（表）を選択し、右クリック → [表に穴を追加] をクリックします。

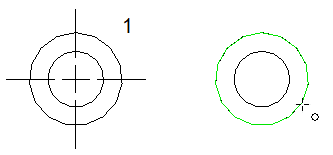

円 または 円弧 を選択すると、穴リストに追加されます。

穴の削除

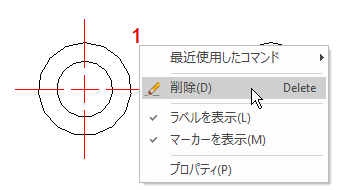

シート上で、穴に付与された番号 または 中心線 を選択し、右クリック → [削除] します。
穴に付与された番号 または 中心線 を選択し、[Delete]キー でも削除できます。

穴を並び替え

穴を入れ替え

穴リスト選択し、右クリック → [穴を並び替え] → [穴を入れ替え] をクリックします。

入れ替えたい 穴の中心を選択します。

入れ替える 穴の中心を選択します。

2つの穴の中心を選択後、入れ替わります。

列で並び替え

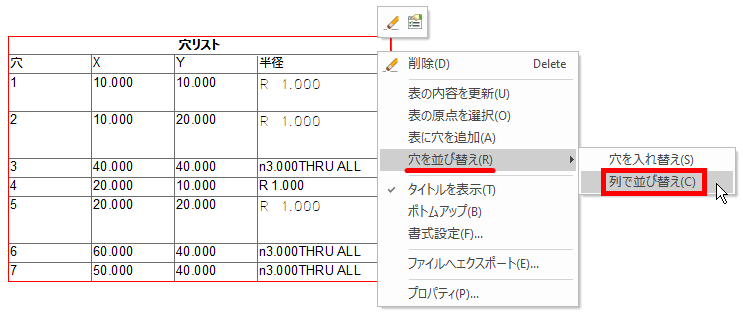

穴リスト選択し、右クリック → [穴を並び替え] → [列で並び替え] をクリックします。

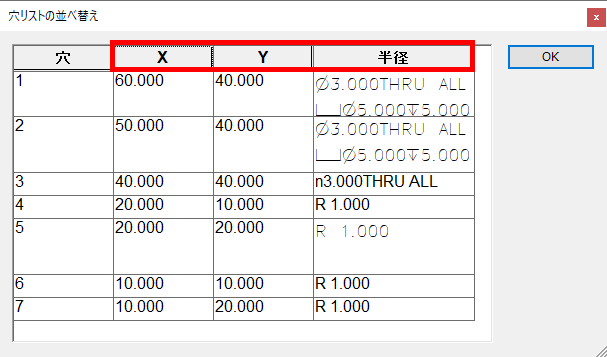

[X] [Y] [半径] をクリックすると、昇順・降順 で並び替えることができます。
[OK] をクリックし、並び替えを終了します。
