パーツからドローイングを作成

3D パーツの右クリックメニューから 2Dドローイング図面を作成します。

〔1〕3Dパーツ上で右クリック → [パーツから2Dドローイング/シートを作成] をクリックします。

〔2〕作成条件を選択します。

新しい2Dドローイングを作成する

新規図枠選択画面が表示し、新しいicdファイルで投影します。

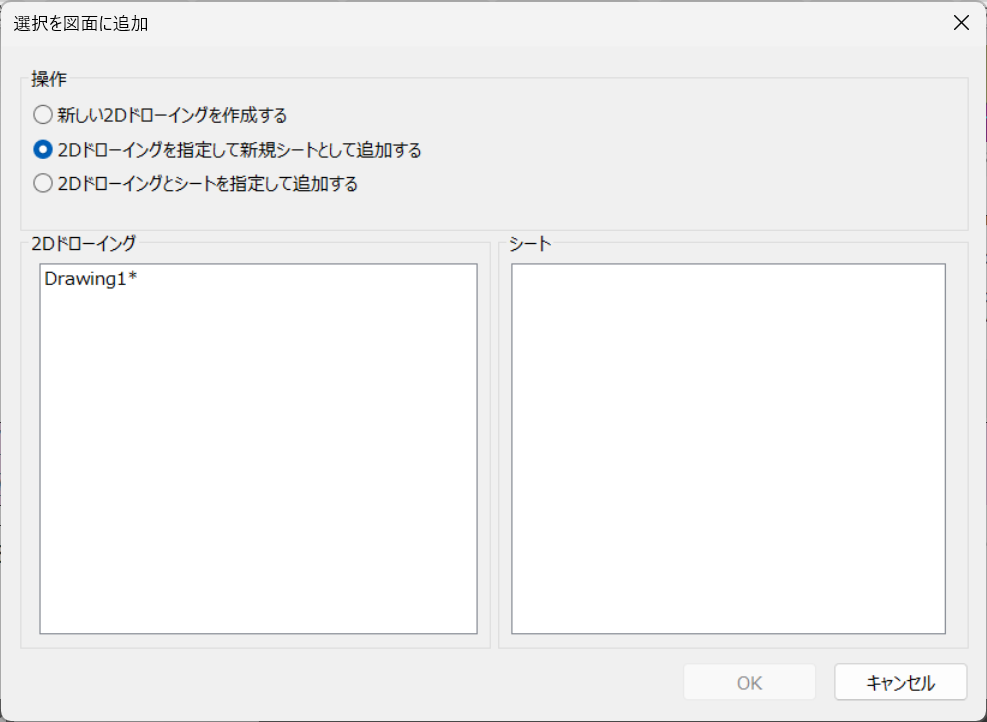

2Dドローイングを指定して新規シートとして追加する　2025新機能

現在開いている2Dドローイングに新しいシートで追加作成します。

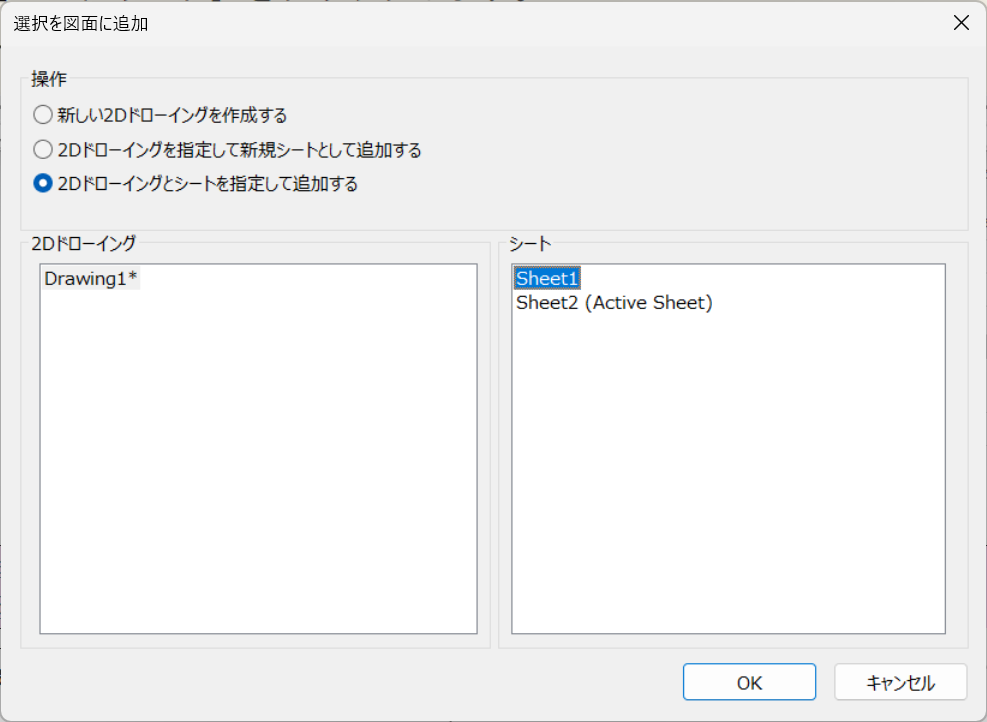

2Dドローイングとシートを指定して追加する　2025新機能

現在開いている2Dドローイングと既存のシートを指定して追加作成します。
