ロフト サーフェス¶
断面とガイドランからサーフェスを作成します。
のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

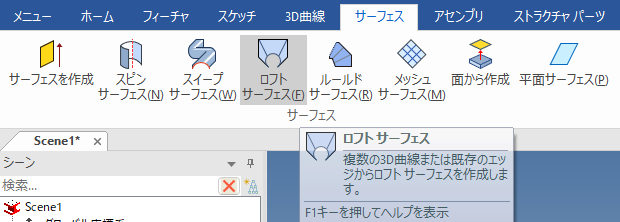

[サーフェス]タブ → [ロフト サーフェス] をクリックします。

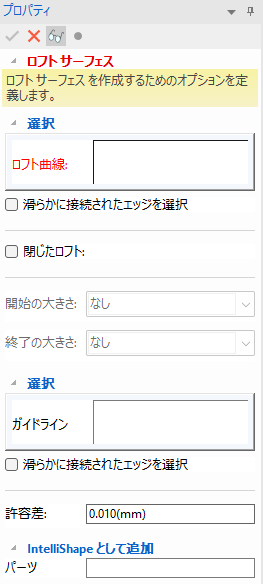

プロパティブラウザにオプション項目が表示されます。

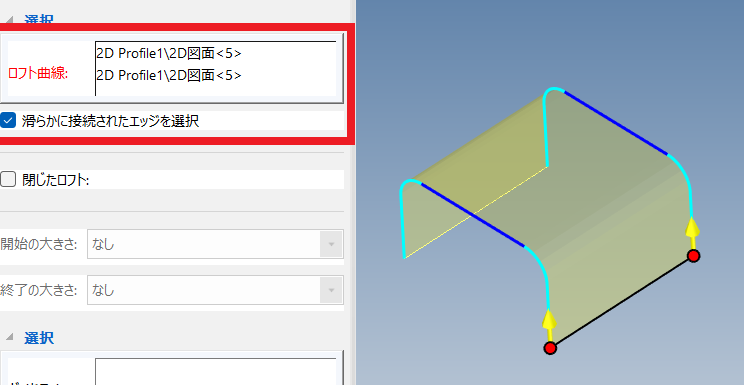

ロフト曲線¶
ロフトを作成するためのスケッチ(断面図形)または3D曲線を選択します。※2つ以上
フィレットを含む場合は、[滑らかに接続されたエッジを選択] にチェックすると、自動検出で選択されます。

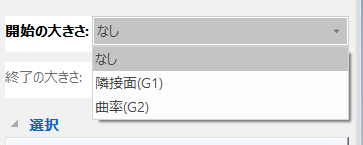

開始の大きさ/終了の大きさ¶
既存のサーフェスにロフトサーフェスを追加する際、つなぎ方を設定します。

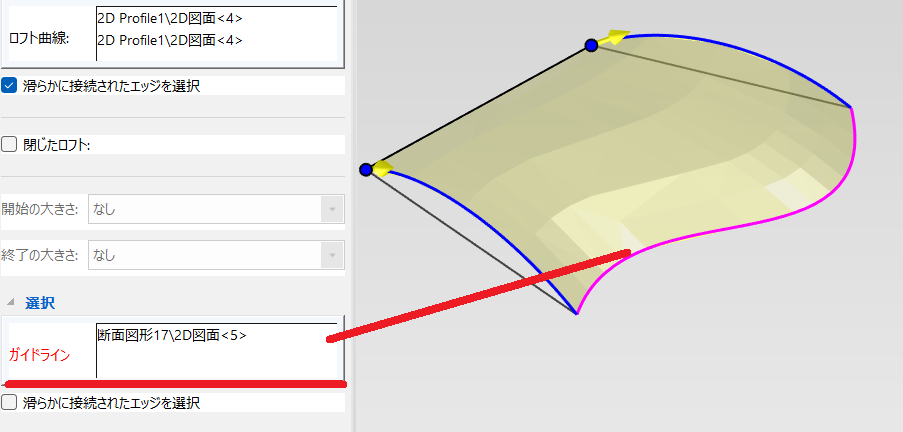

ガイドライン¶
任意の線に沿ってロフトを作成する場合、スケッチまたは3D曲線で予め作成したロフト曲線をつなぐ図形をガイドランに指定し、複雑なロフト形状を作成します。
