断面図

断面図を追加します。

このツールでは、サーフェスの断面図は作成できません。 3D 側でサーフェスの断面を作成してから投影する必要があります。

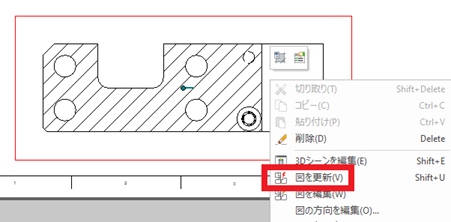

断面図を作成して、投影図との位置がずれる場合は、断面図を右クリックし、[図の更新] を実施してください。

参照：[パーツ/アセンブリ断面]・・・IRONCADのユーザーガイドをご参照ください。

断面図の作成

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

〔1〕[図]タブ → [断面図] をクリックします。

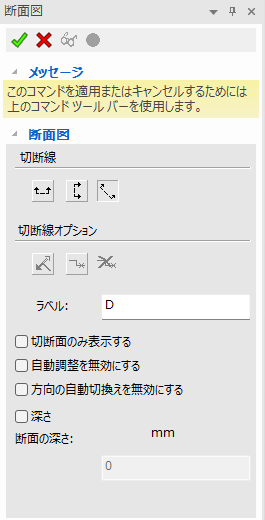

〔2〕切断線、切断線オプション 等を設定します。

[1.]切断線の種類を選択

左から、水平の切断線、垂直の切断線、任意の2点を結ぶ切断線 です。

種類を選択後、投影図にマウスカーソルを移動します。

[水平]・[垂直]を選択した場合、2点鎖線が表示され、マウスカーソルに追従します。

[切断線] を選択した場合は、2点を指定します。

[2.]切断線オプション

カーソル	座標寸法
	方向を変更します。
	クランクした断面図を作成します。
	クランクした切断線を解除します。

③投影図で位置を決定後にチェックを入れます。　続いて、④クランク位置をクリックします。

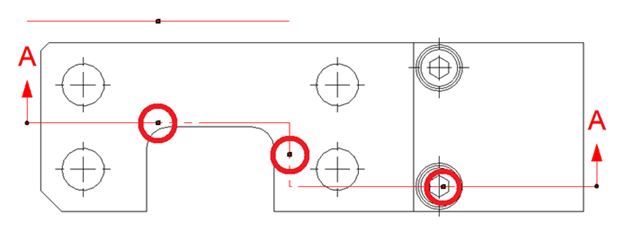

クランクした切断線が表示され、赤丸部で位置を調整します。

〔3〕2Dドローイングブラウザ左上の 「レ」をクリックし、断面図を配置します。

切断線の定義（折れ線）

切断線と切断線オプションの [ジグザグの切断線] で折れ線が定義されます。（端点、クランクの上下左右の順番で指定）

角の角度を90°にする場合

クランクさせた断面線を作成後、片方の端を、クランク線の位置に合わせます。

断面深さを指定して、断面図を作成する

2Dドローイングブラウザの [切断線オプション] → [深さ] にチェックを入れ、数値を入力します。

断面記号スタイルとレイヤーの変更

作成した断面記号を選択し、プロパティブラウザの [スタイル] と [レイヤー]プルダウンメニューから変更します。

ラベル

ラベルの変更

2Dドローイングブラウザの [切断線オプション] → [ラベル] 文字を変更します。

ラベルの位置をリセット 2025新機能

手動で移動したラベルを元の位置にリセットします。
※詳細図/補助図も同様

角の角度をフリーにする場合

[部分断面]コマンド を使用します。

参照：部分断面
