一括寸法¶
選択したオブジェクトから一連の寸法を素早く作成します。
投影図やブロックには使用できません。
作図した図形に対して使用できます。
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで任意の寸法を選択します。
[1.]連続寸法/平行寸法/並列寸法/座標寸法/直径/半径
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
連続寸法¶
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで 連続寸法 を選択します。
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
図形に対して上下左右にマウスカーソルを移動するとその方向に寸法を作成します。
任意の位置左クリックし、位置を決定します。
平行寸法¶
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで 平行寸法 を選択します。
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
図形に対して上下左右にマウスカーソルを移動するとその方向に寸法を作成します。

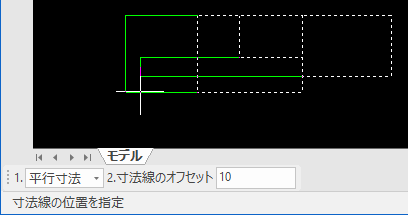

寸法の作成位置を決定する際に インスタンスメニューで 寸法線のオフセット を指定できます。
任意の位置左クリックし、位置を決定します。
並列寸法¶
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで 並列寸法 を選択します。
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
図形に対して上下左右にマウスカーソルを移動するとその方向に寸法を作成します。
寸法の作成位置を決定する際に インスタンスメニューで 寸法線のオフセット を指定できます。
任意の位置左クリックし、位置を決定します。
座標寸法¶
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで 座標寸法 を選択します。
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
図形に対して上下左右にマウスカーソルを移動するとその方向に寸法を作成します。
任意の位置左クリックし、位置を決定します。
有効になっている座標系の原点からの座標寸法が作成されます。
有効になっている座標系は、[表示]タブ → [UCS]グループ で確認できます。
下図の赤枠に表示されている座標系が有効になっている座標系です。
直径¶
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで 直径 を選択します。
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
図形に対して上下左右にマウスカーソルを移動するとその方向に寸法を作成します。
同心の場合は、重なった状態で作成されます。
円弧の場合は、円弧の中間点に寸法を作成します。
任意の位置左クリックし、位置を決定します。
半径¶
[注釈]タブ → [一括寸法] を選択します。
インスタンスメニューで 半径 を選択します。
寸法を作成する図形を選択し、右クリック または Enter キーをクリックします。
図形に対して上下左右にマウスカーソルを移動するとその方向に寸法を作成します。
同心の場合は、重なった状態で作成されます。
円弧の場合は、円弧の中間点に寸法を作成します。
任意の位置左クリックし、位置を決定します。
