3D寸法から自動作成¶
3D形状に設定した SmartDimension やスケッチ寸法を2Dドローイングの寸法に転送して、自動配置します。2025新機能
3Dの設定¶
SmartDimension¶

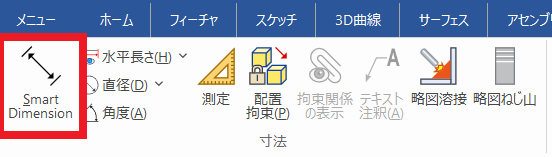

〔1〕 3D形状に SmartDimension を作成します。

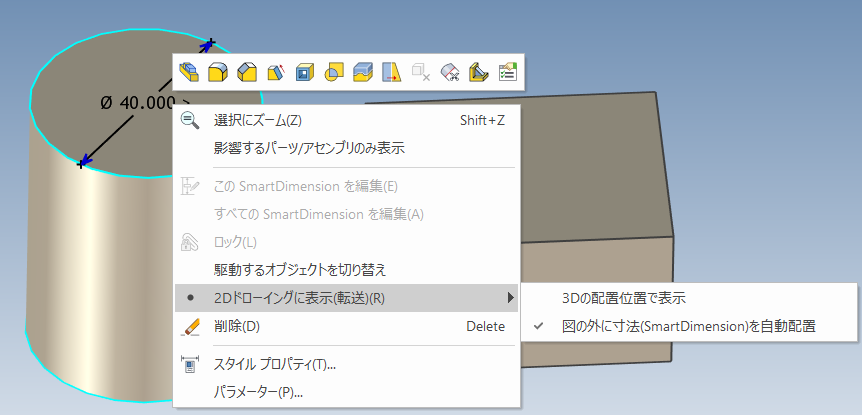

〔2〕 作成した SmartDimension を右クリックし、[2Dドローイングに表示(転送)] の拡張メニューから表示条件を選択します。
| 選択肢 | 内容 |
|---|---|
| 3Dの配置位置で表示 | 3Dの表示位置のまま 2Dドローイングに表示します。 |
| 図の外に寸法(SmartDimension)を自動配置 | 図形の外に引出して 2Dドローイングに表示します。 |

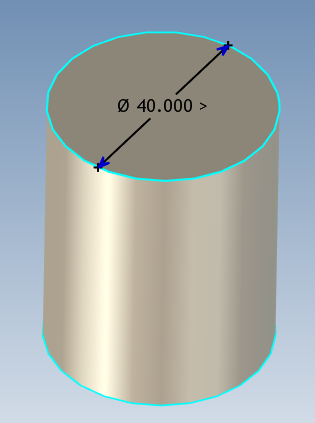

〔3〕 表示(転送)設定した SmartDimension には、[>]マークが表示されます。
複数の SmartDimension を一気に設定することはできません。解除も同様です。
スケッチ寸法(SmartDimension)¶

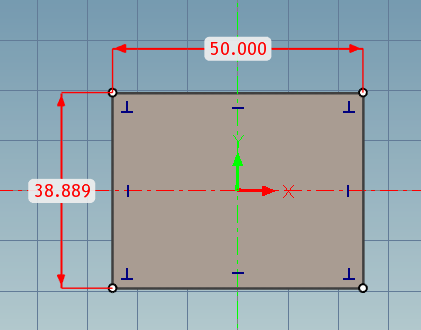

〔1〕 3Dスケッチ(断面図形)に SmartDimension を作成します。
〔2〕寸法を右クリックし、[2Dドローイングに表示(転送)] をクリックします。

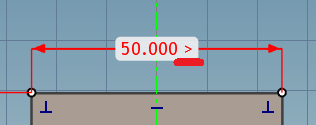

〔3〕寸法値の右側に [<] が表示します。
2Dドローイングに表示¶

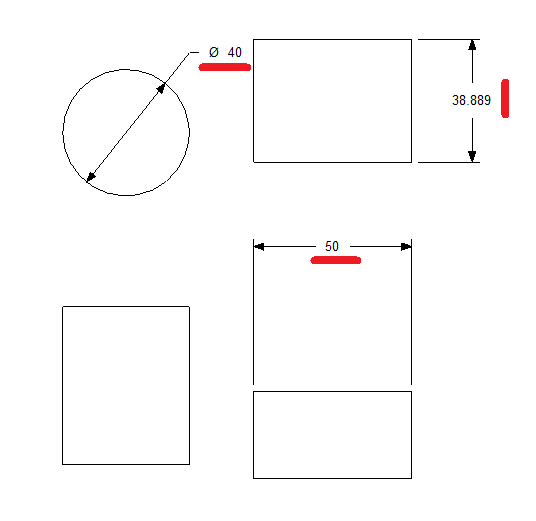

[図]タブから [投影図] をクリックし、図を投影します。
3Dの SmartDimension が表示します。
寸法を他の図に移動する¶
意図した図に寸法が表示されない場合は、移動することができます。
寸法を右クリックし、[他の図に移動] をクリックします。
移動先の図を選択します。
寸法を消す場合¶
後から不要な寸法になった場合は、3D の SmartDimension の設定を解除してください。
2Dドローイング側で転送された寸法を非表示することもできますが、戻すことができません。
