ファイル属性¶
① 描画の単位¶
作図画面上の描画精度を設定します。（寸法の精度とは異なります）
寸法精度については、CAXA Draftの図面を開いた状態から [スタイルマネージャー] を開き、スタイルごとに異なる精度を設定することができます。
② ワイプアウト¶
ワイプアウト（特定の形状で図を隠す）の境界線の表示・非表示を設定できます。
[ワイプアウト] は、リボンバーの上で右クリック → [ツールバー] → [描画]をクリックした後、画面左端に表示されるコマンドアイコンの中から選択できます。
③ 表示設定¶
塗りつぶし/ハッチングの表示・非表示を設定できます。

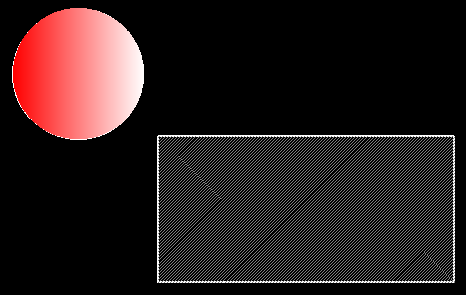

塗りつぶし/ハッチングの表示：チェックありの場合¶
塗りつぶし/ハッチングを表示します。
塗りつぶし/ハッチングの表示：チェックなしの場合¶
塗りつぶし/ハッチングを非表示にします。
すべての 塗りつぶし/ハッチング に適用されます。
