寸法

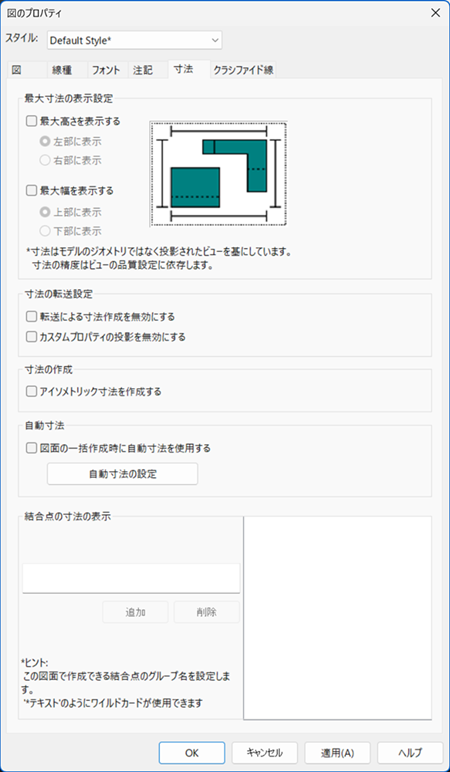

投影図の[寸法]タブを設定します。

最大寸法の表示設定

図の縦横最大の寸法を自動表示します。

寸法の転送設定

3D に 設定した SmartDimension を投影図に転送設定を無効にします。

カスタムプロパティ情報の反映を無効にします。

投影図の表示の種類を選択します。

組立(ASSY)図 : ドラフト, 単品(部品)図 : 精密

回転

投影図を回転させて表示したい場合に角度を設定します。

詳細図/断面図

各図に対して有効になります。

詳細図の境界線表示有無、断面図上での留め具の表示有無を設定します。

オプション

項目	内容
レイアウトに利用できる板金を使用する	確認中
図の境界線を厳密(タイト)に認識する	投影図を選択した際の赤い枠のサイズが変わります。
マークする(DWG/DXFエクスポート)	チェックされた投影図が DWG/DXFにエクスポートで出力されます。
レイヤーと線スタイルの割当を有効にする	該当の投影図にレイヤーと線スタイルを割り当てます。
結合点の寸法を有効にする	確認中
図の中心を基準に図を更新する	3Dの更新時に投影図の中心基準で位置を更新します。
中心マーク(自動)を除外する	3Dの更新時に中心マークの表示更新を除外します。
中心線(自動)を除外する	3Dの更新時に中心線の表示更新を除外します。
