F-6）対流
負荷 ページの 対流 ボタンをクリックすると、負荷 ツリーの下に対流ツリー項目が追加され、対流 ダイアログが追加されます。 初期ダイアログのデフォルト値の０温度単位です。 設定後、対流 項目をクリックして 対流 ダイアログをアクティブにします。 このオプションは、 解析 ページで 熱伝導 が選択されている場合にのみ使用できます。 対流は、対象リストにリストされた面に適用されます。 モデル内のフェースをクリックすると、対象リストにフェースが追加されます。（すでに選択されている場合は削除されます。）
対流ツリー項目
対流ツリー項目のテキスト凡例
( { }は数値を示します。)
フォーマット:[D] [?0]対流 T={ 温度の大きさ } 温度の単位 係数={ 対流の係数 } 係数の単位
ここで、文字列 D は、この項目が右クリックによって無効にされた場合に表示されます。 文字列 ?0 は、対流ページがまだ設定されていないことを示します。
熱伝達率、熱伝達率単位、温度、および温度単位の内容は、対流領域のパラメータ（下記参照）によって決まります。
右クリックメニュー
負荷ツリー項目（荷重など）を右クリックすると、コンテキストメニューがアクティブになり、次のオプションが表示されます。
- 有効/無効
これにより、負荷 ツリー項目を一時的に無効にして、次の解析で使用しないようにすることができます。
- コピー
同じ内容の新しい負荷ツリー項目が、負荷ツリーの下にコピーされます。
- 削除
これにより、境界条件を削除できます。
ドラッグアンドドロップ
対流ツリー項目（およびその他の負荷ツリー項目）は、負荷のツリー項目内の任意の位置にドラッグアンドドロップできます。

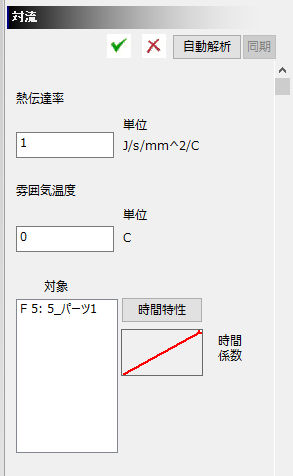

対流ダイアログボックス
対流の熱伝達率と雰囲気温度は編集ボックスで指定します。 温度単位と熱伝達率単位は、モデルページの単位系でユーザー定義された単位系から取得されます。
- 対象ボックス
対象ボックスに、この境界条件に関連付けられた対象のリストが表示されます。 モデルウィンドウをクリックすると、選択が変更されます。 IRONCAD 選択タイプのプルダウンを使用して、クリックして選択できる項目のタイプ（面、パーツ、エッジ）を選択することもできます。 または、Ctrl キーを長押ししながらモデルをクリックするとパーツとして選択されます。
拘束する対象をクリックすると、ハイライト表示され、対象リストに表示されます。
Note
対象リストで対象を左クリックできます。 これにより、その対象だけがハイライト表示され、対象を削除するオプションが表示されます。 対象選択の詳細は、このリファレンスマニュアルの最後にある「J）選択のヒント」をご確認ください。 ※このリンク先から再びこのページへ戻りたいときは、本画面の左上にある「戻る」ボタンをクリックしてください。
- 時間特性ボタン
時間特性ボタンをクリックすると、時間特性ページがアクティブになり、ポップアップ表示されます。（F10 を参照）
- 時間係数ボックス
時間係数ボックスは、時間特性ページで設定される時間依存グラフです。
