止め輪

JME_006_止め輪_01

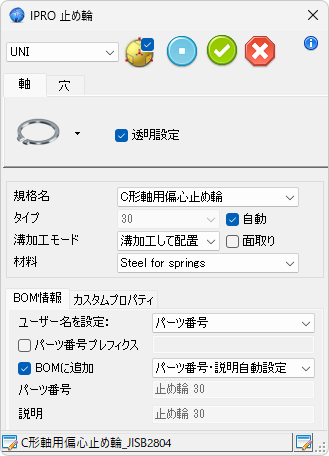

[止め輪] メニューで、シャフトパーツに止め輪を作成します。 このダイアログボックスは、[止め輪] メニューをシーンにドロップするたび、または編集するたびに表示されます。

止め輪は円筒形のパーツにも配置でき、カタログメニューを円筒形のエッジまたは面にドロップすると、止め輪にシャフトの寸法が引き継がれます。

コンポーネント

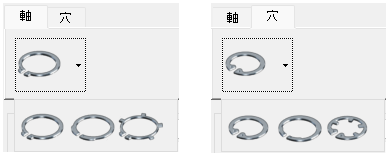

止め輪の種類は 2 つのタブから選択できます。

JME_006_止め輪_02

タブの下にあるオプションボタンをクリックすると、止め輪のタイプを変更できます。

[透明表示] 機能により、コンポーネントを半透明表示にします。特定の状況で位置合わせをしやすくするために使用します。

パラメーター

JME_006_止め輪_03

  • [規格名] - このプルダウンメニューで規格を選択できます。
  • [タイプ] - このメニューには、選択した規格に関するすべての値が含まれています。ユーザーがコンポーネントを円のエッジにドラッグすると（例えばシャフトに止め輪をドラッグすると）、[自動] というチェックボックスが表示されます。チェックを入れることで、止め輪がシャフトの寸法を引き継ぎます。
  • [溝加工モード] - このメニューで、溝加工のモードを選択できます。[溝加工せず配置] 、[溝加工して配置] 、[溝加工のみ]（この場合は止め輪は配置されません）の 3 つのモードがあります。溝加工を有効にした場合、[面取り] のチェックボックスが使用可能になり、溝のエッジに面取りを施すことができます。
  • [材料] - このメニューで、コンポーネントの材料コードを選択できます。

BOM 情報

ダイアログの下部には、コンポーネントに関する情報を設定する項目があります。

JME_006_止め輪_04

このセクションは 2 つに分かれています。 [BOM 情報] と [カスタムプロパティ] です。

詳細は 定型ダイアログ - BOM 情報 をご参照ください。

ステータスバー

JME_006_止め輪_05

ステータスバーには選択した規格の説明が表示されます。 説明をクリックすると、IPRO ライブラリマネージャー が開き、データファイル、規範名（規格名）、説明、材料ファイルの設定ができます。 また、パーツ番号、説明などのBOM設定も編集できます。 ステータスバーの右側のボタンで、IPRO ライブラリマネージャー を起動して、ジオメトリデータファイルを編集できます。

止め輪のデータ構造

規格フォルダー ( ..\Norme\UNI ) に、コンポーネントのプロパティやパラメータを含んだデータファイルがあります。 コンポーネントに関する主なファイルは次の通りです。

  • seeger.ini
  • CRM_JIS_B2804_TypeC_Shaft.dat

以下の Tabella で番号付けされたセクションは UI のコンポーネントのアイコンに関連しており、すべてのデータは次のフィールドを含んでいます。

  • Tabella - コンポーネントを構築するデータファイル
  • Norma - 規格の名前
  • Descrizione estesa - 規格の説明
  • FileMateriale - このコンポーネントに使用できる材料のデータファイル

以下は、Seeger.ini ファイルのデータ構造です。

#Tabella                        Norma       Descrizione estesa      FileMateriale

[1]
CRM_JIS_B2804_TypeC_Shaft.dat | JISB2804  | C形軸用偏心止め輪       | seegers.dat

[2]
CRM_JIS_B2804_TypeC_Hole.dat  | JISB2804  | C形穴用偏心止め輪       | seegers.dat

[3]
4VA.DIN                       | NOJIS     | NO JIS_V形軸用止め輪    | seegers.dat

[4]
4VJ.DIN                       | NOJIS     | NO JIS_V形穴用止め輪    | seegers.dat

[5]
983.DIN                       | NOJIS     | NO JIS_K形軸用止め輪    | seegers.dat

[6]
984.DIN                       | NOJIS     | NO JIS_K形穴用止め輪    | seegers.dat

[End]

材料データファイルには、コンポーネントで利用可能なすべての材料が含まれています。材料ファイルは 規格フォルダーに保存されています。

CRM_JIS_B2804_TypeC_Shaft.dat ファイルには、止め輪の規格に関するデータが含まれています。ファイルの構造は見ての通りです。

## ====================================================================================
## * IronPROLibrary Data Manager - *** Fronema Srl *** - www.ironcad.it
## ====================================================================================
#
# Saved On: 2022/01/06 17:47:12
#
##----------------------------------------------------------------------------------------------------------
#Code | d1 | l | s   | a   | b     | d3 | d4 | d5  | d2   | m    | t    | n | AFT | PartNumber (Optional) |
##----------------------------------------------------------------------------------------------------------
10    | 10 | 0 | 1   | 3   | 0.94  | 0  | 0  | 1.2 | 9.6  | 1.15 | 1.25 | 0 | 1   |
11    | 11 | 0 | 1   | 3.1 | 1.034 | 0  | 0  | 1.2 | 10.5 | 1.15 | 1.25 | 0 | 1   |
12    | 12 | 0 | 1   | 3.2 | 1.128 | 0  | 0  | 1.5 | 11.5 | 1.15 | 1.25 | 0 | 1   |
14    | 14 | 0 | 1   | 3.4 | 1.316 | 0  | 0  | 1.7 | 13.4 | 1.15 | 1.25 | 0 | 1   |
15    | 15 | 0 | 1   | 3.5 | 1.41  | 0  | 0  | 1.7 | 14.3 | 1.15 | 1.25 | 0 | 1   |
16    | 16 | 0 | 1   | 3.6 | 1.504 | 0  | 0  | 1.7 | 15.2 | 1.15 | 1.25 | 0 | 1   |
17    | 17 | 0 | 1   | 3.7 | 1.598 | 0  | 0  | 1.7 | 16.2 | 1.15 | 1.25 | 0 | 1   |
18    | 18 | 0 | 1.2 | 3.8 | 1.692 | 0  | 0  | 1.7 | 17   | 1.35 | 1.45 | 0 | 1   |
......
