要素の置換
このメニューを使用すると、1 つまたは複数の要素を、外部ファイルに置き換える、または同じシーンに存在する別の要素に置き換えることができます。
[外部ファイルに置き換える]¶
操作方法¶
- 置換する要素 (パーツまたはアセンブリ) を選択し、[要素の置換] カタログメニューをシーンにマウスの左ボタンでドラッグ＆ドロップします。
- 挿入するファイルを選択します。

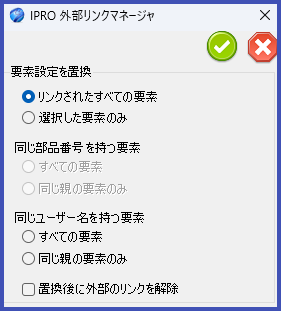

表示されたダイアログ ボックスで、要素をどのように置き換えるかを設定できます。
- [リンクされたすべての要素]
- [選択した要素のみ]
内部リンクをされたすべての要素を置換するか、選択した要素のみ置換するかを切り替えることが出来ます。
[同じパーツ番号を持つ要素]¶
- [すべての要素]
- [同じ親の要素のみ]
シーン上のすべての同じパーツ番号を持つ要素を置換するか、同じアセンブリ内の同じパーツ番号を持つ要素を置換するかを切り替えることが出来ます。
[同じ ユーザー名 を持つ要素]¶
- [すべての要素]
- [同じ親の要素のみ]
シーン上のすべての同じユーザー名を持つ要素を置換するか、同じアセンブリ内の同じユーザー名を持つ要素を置換するかを切り替えることが出来ます。
[置換後に外部リンクの解除]¶
挿入された要素は元の要素に自動的にリンクされます。必要ない場合は、置換後にリンクを解除できます。
[同じシーンに存在する別の要素に置き換える]¶
現在のシーンに存在する要素で置き換える場合は、マウスの右ボタンで [要素の置換] カタログメニューをドラッグ＆ドロップします。

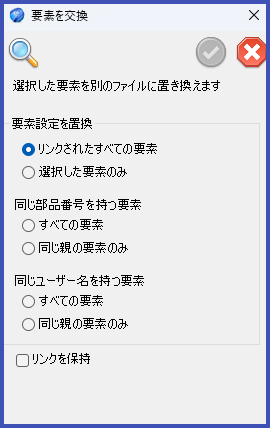

表示されるダイアログ ボックスは前のものと似ていますが、現在開いているファイル内で置換に使用する要素を直接選択できます。
操作方法¶
- 置換する要素 (パーツまたはアセンブリ) を選択し、 [要素の置換] カタログメニューをマウスの右ボタンでシーンにドラッグ＆ドロップします。
- 要素の置換方法を設定します。
- 置き換える要素を選択します。
Tip
置き換え後も要素をリンクしたままにできます (同じファイル内でのみ機能し、外部ファイル内のパーツをリンクされません。)
