プロドリル

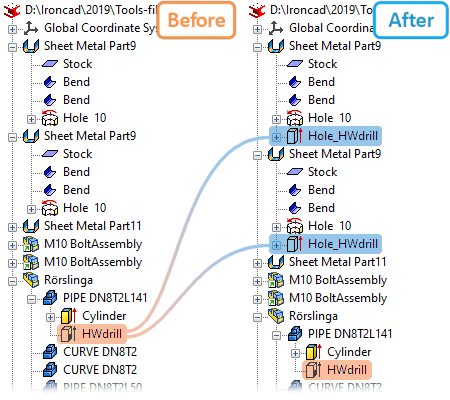

[プロドリル] メニューは、[HWDrill] という名前のすべての インテリシェイプ を取得し、それを使用して、[HWDrill] インテリシェイプ と干渉するすべてのパーツを穴あけします。

操作方法

• 何も選択せずに、[プロドリル] カタログメニューをシーンにドロップすると、すべてのパーツに [プロドリル] による穴あけを適用します。 ※左右クリックどちらでもドロップ可
• 最初にアセンブリを選択してから、[プロドリル] カタログメニューをシーンにドロップすると、アセンブリ内のパーツのみに [プロドリル] による穴あけを適用します。 ※左右クリックどちらでもドロップ可

プロドリル命名ルール

1. パーツ名が _（アンダースコア）で始まるか、または終わるパーツはプロドリルによる穴あけされません。（例：_プレートA、プレートA_、_プレートA_）
2. 語尾に文字 + を含む HWDrill 要素は、ポイント 1 で説明したパーツであってもプロドリルによる穴あけをします。（例：HWDrill+）
3. 語尾に文字 #1 を含む HWDrill 要素は、同じアセンブリにあるパーツのみをプロドリルによる穴あけをします。（例：HWDrill#1）
4. 語尾に文字 #2 を含む HWDrill 要素は、異なるアセンブリにあるパーツのみをプロドリルによる穴あけをします。（例：HWDrill#2）
5. 文字 @ で始まる HWDrill 要素 はプロドリルによる穴あけをしません。（例：@HWDrill）
6. 文字 # で始まり、さらに語尾に_NS_ を含む HWDrill 要素は、他のパーツをプロドリルによる穴あけをしたあと、さらにその HWDrill 要素自体が表示されたまま（抑制が解除）になります。（例：#HWDrill_NS_）

Note

シーン内に ACIS と Parasolid パーツが混在している場合、ドリル操作は遅くなります。

Tip

[カーネルマネージャー] メニューを使用して、Parasolid 内のすべてのパーツを認識して変換できます。
