面をDXFに

[面をDXFに] カタログメニューを使用すると、パーツの面を DWG/DXF ファイルにエクスポートできます。

操作方法

  • [左ボタン] を使用してパーツの面に [面をDXFに] カタログメニューをドラッグ＆ドロップすると、保存先フォルダーと dwg/dxf 形式が選択できます。

(ファイル名はデフォルトでパーツ名と同じになります)

Save as Face to DXF

  • [右ボタン] を使用してパーツの面に [面をDXFに] カタログメニューをドラッグ＆ドロップすると、オプションを選択できるダイアログを開きます。

    • [面を選択] タブ

      • Shiftキー を押しながら、他の面を追加または削除します。
      • [平行面を選択] 最初に選択した面に平行な面をすべて選択します
      • [同一平面をすべて選択] 最初に選択した面と同一平面上の面をすべて選択します

    • [設定] タブ

      • 板金パーツの場合のファイル名のオプションや、DXF へのデータの書き込み方法を指定できます

Save as Face to DXF

Tip

[Bスプラインを円弧としてエクスポート] は、CNC システムで必要とされる場合のみ有効にすることを推奨します。 それ以外のケースでは、このオプションをオフにしておくことで、ジオメトリが正しくエクスポートされます。

[Bスプラインを円弧としてエクスポート] オプションを有効にした場合は、納品前に必ずエクスポートしたファイルを確認してください。

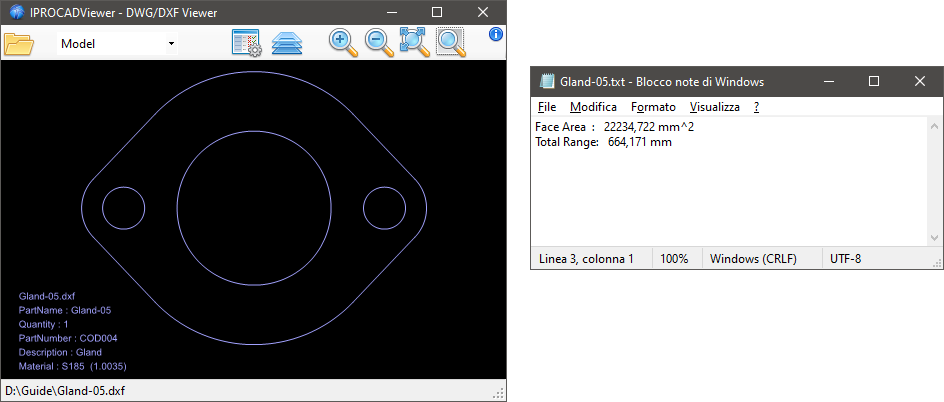

ファイルを保存すると、結果が表示されます。

Face to DXF

DXF ファイルに書き込まれる設定と情報は、ユーティリティ設定 でも紹介してあります。

Tip

グローバル設定の [ユーティリティ] タブで、デフォルトのパラメータを設定できます。

また、[全般] タブで [テンプレート] フォルダを設定できます

アプリケーションで使用されるテンプレートは次のとおりです:

  • BendNames.ini: このファイルには、上向きおよび下向きの曲げに使用されるラベル名変数が含まれています。

  • BendStyles.ini: このファイルには、レイヤー、色、および線のスタイルを設定する変数が含まれています。

  • ExportFaceDimStyle.ini: このファイルでは、いくつかの DXF 変数を設定できます。たとえば、DecimalPlace、TextHeight、TextAlignement、その他の DXF 関連の変数を変更可能です。パーツを直接 DXF にエクスポートするときに使用されます。

  • UnfoldDimStyle.ini: 上記と似ていますが、.icd ファイルを使用してパーツをエクスポートするときに使用されます。

  • UnfoldTemplateEmpty.icd: .icd ファイルを使用して展開パーツをエクスポートするときのテンプレートです。

  • DXFTemplate.dxf: [座標取得ツール] で使用されます。 ユーザーの用途に応じて変更可能な標準 DXF ファイルで、モデルから取得した座標を DXF にエクスポートする際に使用されます。
