オイルシール

JME_008_オイルシール_01

オイルシールは円筒形パーツにも配置でき、[オイルシール] メニューを円形のエッジまたは面にドロップすると、オイルシールにシャフトの寸法が引き継がれます。

コンポーネント

オイルシールのファミリーは、クリックすると表示されるプレビューで選択できます。

JME_008_オイルシール_02

プレビューに表示されるアイコンをクリックすると、オイルシールの種類を変更できます。

パラメーター

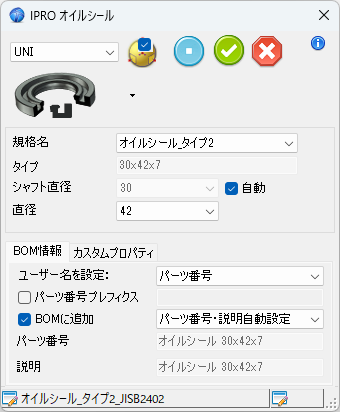

JME_008_オイルシール_03

  • [規格名] - 規格を選択できます。
  • [タイプ] - 選択した規格に関するすべてのタイプが含まれています。
  • [シャフト直径] - 選択した規格に関するすべての直径値が含まれています。円形のエッジにコンポーネントをドラッグすると ( 例えばシャフトにオイルシールをドラッグすると ) 、[自動] という名前のチェックボックスが表示されます。チェックを入れると、シャフトの寸法をオイルシールに引き継ぐことができます。
  • [直径] - 規格に関するリングの直径を選択できます。

BOM 情報

ダイアログの下部には、コンポーネントに関する情報を設定する項目があります。

JME_008_オイルシール_04

このセクションは 2 つに分かれています。 [BOM 情報] と [カスタムプロパティ] です。

詳細は 定型ダイアログ - BOM 情報 をご参照ください。

ステータスバー

JME_008_オイルシール_05

ステータスバーには選択した規格の説明が表示されます。 説明をクリックすると、IPRO ライブラリマネージャー が開き、データファイル、規範名（規格名）、説明、材料ファイルの設定ができます。 また、パーツ番号、説明などのBOM設定も編集できます。 ステータスバーの右側のボタンで、IPRO ライブラリマネージャー を起動して、ジオメトリデータファイルを編集できます。

オイルシールのデータ構造

規格フォルダー ( ..\Norme\UNI ) に、コンポーネントのプロパティやパラメータを含んだデータファイルがあります。 コンポーネントに関する主なファイルは次の通りです。

  • ANtenuta.ini
  • CRM_JISB2402_1Type.dat

以下の Data file で番号付けされたセクションは UI のコンポーネントのアイコンに関連しており、すべてのデータは次のフィールドを含んでいます。

  • DataFile - コンポーネントを構築するデータ値を含むファイル
  • Rule - 規格の名前
  • Description - 規格の説明

以下は ANtenuta.ini ファイルのデータ構造です。

#   Data file               | Rule                  | Description

[1]
CRM_JISB2402_1Type.dat      | JISB2402_タイプ1     | オイルシール_タイプ1
CRM_JISB2402_2Type.dat      | JISB2402_タイプ2     | オイルシール_タイプ2


[2]
CRM_JISB2402_4Type.dat      | JISB2402_タイプ4     | オイルシール_タイプ4
CRM_JISB2402_5Type.dat      | JISB2402_タイプ5     | オイルシール_タイプ5

[3]
CRM_JISB2402_3Type.dat      | JISB2402_タイプ3     | オイルシール_タイプ3

[End]

各セクションの下には複数のレコードを配置できます。各レコードは特定のルールを参照します。

CRM_JISB2402_1Type.dat ファイルには、オイルシールの規格に関するデータが含まれています。ファイルの構造は見ての通りです。

## ==================================================================
##
##       TABELLA: s-crs1.ISO
##
##  LIBRERIA RIF: <codice>.<norma>
##
##  DATA INSERIM:21 aprile 1997
##
##        AUTORE: VR
##
##   DESCRIZIONE: crs1.ISO
##                Radial shaft seals
##
##
##-------------------------------------------------------------------
##   CODICE       | d1     | d2     | b      | AFT    |
##-------------------------------------------------------------------
6x16x7            |       6|      16|       7|       1|
6x22x7            |       6|      22|       7|       1|
7x22x7            |       7|      22|       7|       1|
8x22x7            |       8|      22|       7|       1|
8x24x7            |       8|      24|       7|       1|
9x22x7            |       9|      22|       7|       1|
10x22x7           |      10|      22|       7|       1|
10x25x7           |      10|      25|       7|       1|
...
...
