パーツ名が正常に表示されない

質問

各種メカニカルメニューを 3D シーンにドロップした際に、パーツ名が規格データ通りに表示されません。

Note

[鋼材] メニュー以外の規格データを使用しているその他メニュー（留め具、止め輪、Oリング、etc.）でも同様に起こりえます。

回答

[鋼材] メニューダイアログの [BOMに追加] の選択状態をご確認ください。

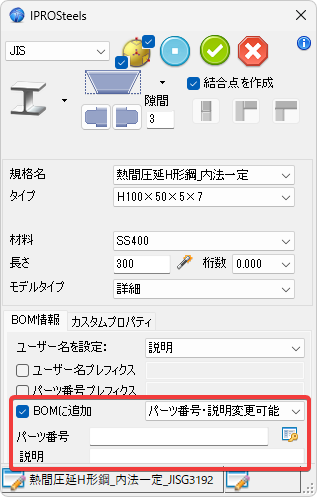

一度 [パーツ番号・説明変更可能] を選択し、ダイアログを閉じると、次回 [鋼材] をドロップした際には、[パーツ番号] と [説明] が空白になってしまいます。

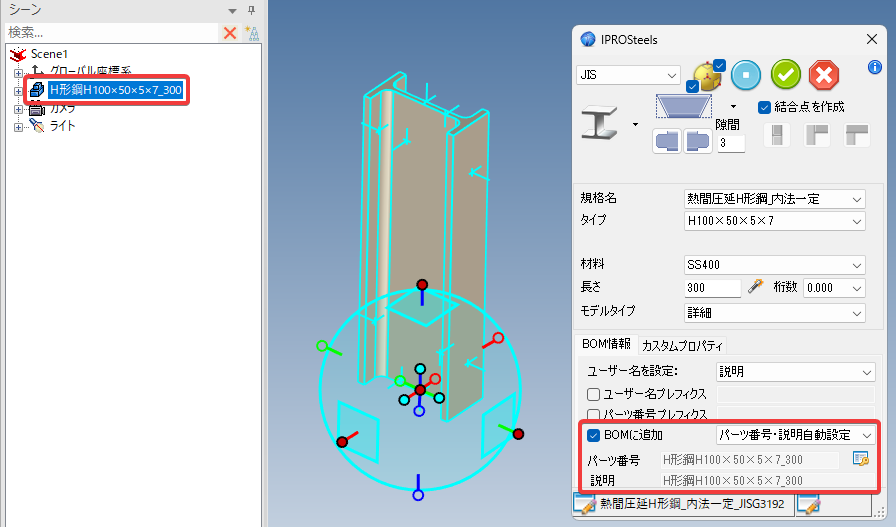

[パーツ番号・説明自動設定] を選択し、更新ボタンをクリックすると、規格データを正常に読み込みます。
