タブとスロットを作成

このメニューを使用すると、板金パーツとイノベイティブパーツの両方にタブとスロットを追加できます。

操作方法

• タブを追加したいエッジに [タブとスロットを作成] カタログメニューをドラッグ＆ドロップします。

ダイアログ ボックスで、タブのタイプを選択し、寸法を設定します

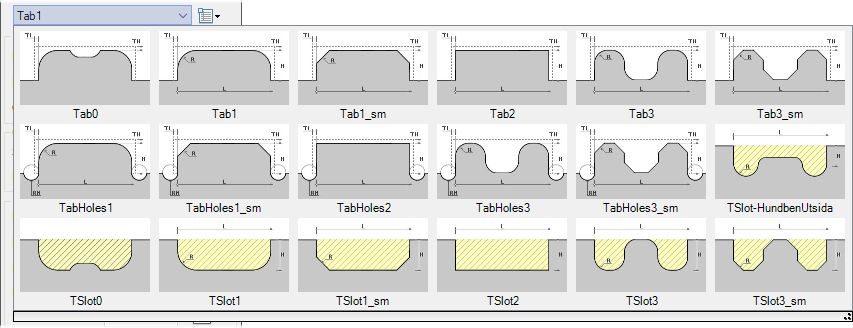

最初のコンボ ボックスで、追加するタブの種類を選択します。

タブを追加する方法については、新しいタブの作成方法へのリンク を参照してください。

[ 配置 ]

ここでは、[配置]のタイプを次の中から選択できます。

• [等間隔] - [コピー]（タブの数）を設定することができます。[距離]（タブ同士の間隔）は自動的に計算されます。
• [距離間隔] - [距離]（タブ同士の間隔）を設定することができます。タブの数は自動で計算されます。
• [固定間隔] - [距離]（タブ同士の間隔）と [コピー]（タブの数）の両方を設定することが出来ます。エッジ上から、タブがはみ出る場合があります。
• [センター振り分け] - タブをエッジ中心に配置して、そこからの、[距離]（タブ同士の間隔）と [コピー]（タブの数）の選択することが出来ます。こちらもエッジ上から、タブがはみ出る場合があります。
• [エッジの長さ] - エッジの全体の長さに等しいタブを１つ作成します。
• [カスタム] - 各タブ間の [位置] を個別に設定できます。
• [カスタム&長さ] - 各タブ間の [位置] と各タブの [長さ] を個別に設定できます。

タブの間隔と個数は、選択した配置タイプによって決まります。

[オフセット]

このセクションでは、[オフセットの開始] と [エンドオフセット] を設定できます。

右側のアイコンを使用すると、開始と終了を入れ替えることができます。

[タブ寸法]

ここでは、選択したタブに基づいてすべての寸法を設定できます (そのため、一部のボックスが非アクティブになる場合があります)。

• [タブ] の [長さ]
• [タブ] の [高さ]
• [タブ] の [高さの減少]（スロットの高さではありません）
• [フィレット/面取り]
• [穴の半径]

[スロット]

このセクションでは、スロットの種類を選択し、タブの周囲にクリアランス スペースを設定します。 これらの寸法は、反対側の要素にスロット穴を作成するために使用されます。

右側の南京錠アイコンを使うと、すべての値を同じにできます。

（カット境界のサイズは、半透明の黄色のシェイプで表示されます）

タブの編集、削除、更新について

[タブの編集]

タブの設定を編集するには、インテリシェイプ レベルでタブを選択し 右クリックして [タブの編集] を選択します。

[タブの削除]

同様に、エッジ上のすべてのタブを削除する場合は、インテリシェイプ レベルでタブを選択し 右クリックして [タブを削除] を選択します。

[タブの更新]

要素のサイズ (厚さまたは寸法) が変更された場合は、パーツ内のすべてのタブを更新が出来ます。タブを含むパーツをパーツレベルで選択し 右クリックすると [タブの更新] を選択することができます。

新しいタブの作成方法

タブとスロットを作成するには、モデルがパラメトリックでなければならず、ライブラリのフォルダーに保存されている必要があります。

タブとそのスロットの一例を次に示します。

Tab00.ics は、1 つのパラメトリック セクションを持つパーツです。

Tab という名前のインテリシェイプは、ドロップした要素にタブを作成し、 次のパラメーターを含める必要があります。

• L - タブの長さに対応
• H - タブの高さに対応
• R - 存在する場合はフィレットまたは面取りに対応
• RH - 存在する場合、穴半径に対応

厚みは、コマンドを残した要素から計算されるため、存在しません。

Slot3.ics は、1 つのパラメトリック セクションを持つパーツです。

SMDrill という名前のインテリシェイプは、タブが解放された隣接要素にスロットを作成し、次のパラメーターを含んでいます。

• L - タブの長さ
• TH - 高さに加えるクリアランス
• TL - 長さに加えるクリアランス

• RC - 基部の穴の半径 (半径が存在する場合)

• W - 厚み は、コマンドをドロップした要素から自動的に計算されます。

Note

ユーザーライブラリ フォルダは通常 ..\ICMechanical\Library\Tabs および ..\ICMechanical\Library\Slots に設定されていますが、グローバル設定ダイアログを使用して任意の場所に設定できます。

Tip

プレビューをコンボ ボックスに表示する場合は、.ics ファイルと同じ名前の .jpg ファイルを追加する必要があります。以下はその例です。
