起動と終了
icROBOSim を有効にする
手順 1 アドインを有効にする

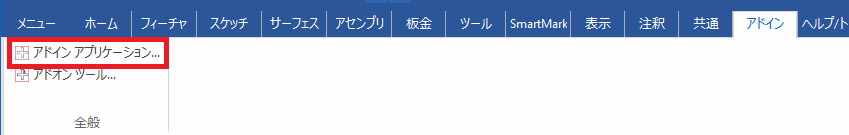

〔1〕IRONCAD のアドインタブからアドインアプリケーションをクリックします。
〔2〕icROBOSim にチェックを入れ、[OK] をクリックします。
手順 2 アプリケーションを起動する

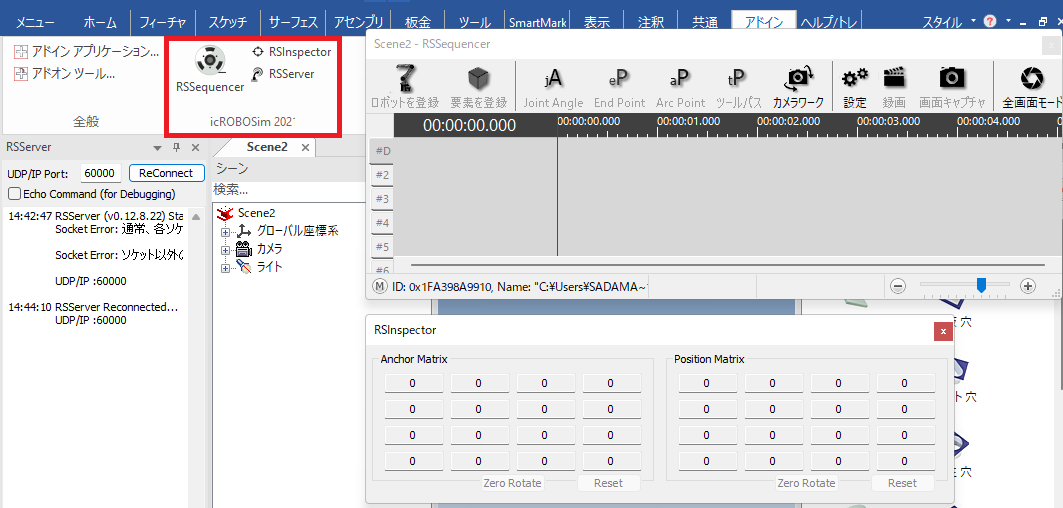

〔1〕icROBOSim は 3 つのコマンドから構成されています。
コマンド | 内容 | 用途 |
---|---|---|
RSSequencer | シーケンス作成 ※主に使用するコマンド |
シミュレーション作成画面 シーケンスのイベント登録や動画、設定などほとんどすべての操作を実施します。 |
RSSserver | icROBOSim 接続確認 | RSSever接続状況の確認や再接続が可能です。 再接続やRSSequencerの表示がおかしい時は(Reconnect)をクリックします。 |
RSInspector | データの状態確認 | シミュレーションに使用する要素の座標やアンカー状態を確認します。 リセットすることで初期位置へ移動させます。 |

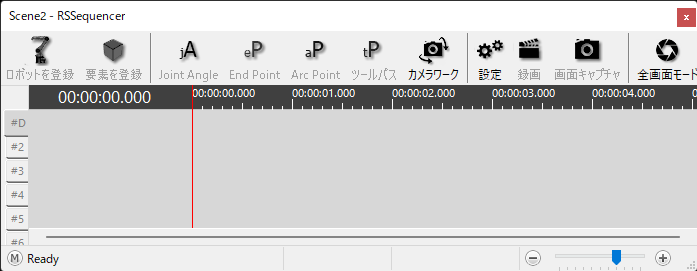

〔2〕主に [RSSequencer] を使用します。
RSSequencer で設定、シミュレーション、動画やロボットコード出力等のすべての操作を行います。
icROBOSim の終了
icROBOSim を終了するには、画面右上の [×]ボタン をクリックします。
