要素の表示/非表示

本項では、シミュレーションにおける要素の表示/非表示設定について説明します。

動作登録した要素に対してシーケンス上の特定時間を非表示に設定することができます。

ワークの搬送途中やピッキングの前後の状態を表示/非表示で表現が可能

※サンプルデータで練習してみましょう。

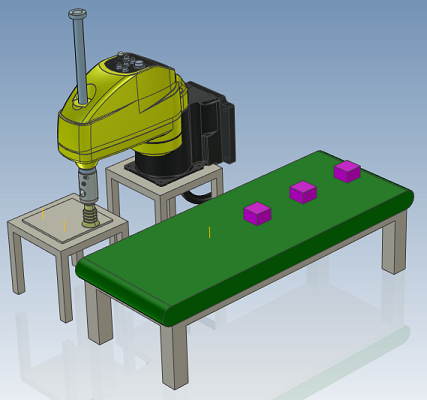

Samplesフォルダから「PickPlace (Scara).ics」を開きます。

要素を非表示

手順1. 要素を登録する

※RSSequencer は、1つの IRONCADデータ に対して 8 個の異なるシミュレーションを作成することができます。

〔1〕RSSequencer画面 の一番左側には縦方向にシートがあります。

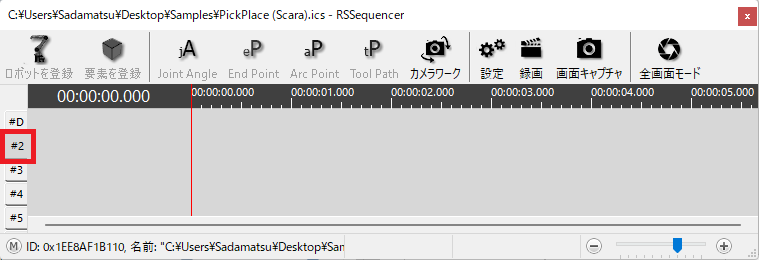

[#2] をクリックします。

〔2〕シーンブラウザからWork1を選択し、[要素を登録] をクリックします。

手順2. 動作を登録する

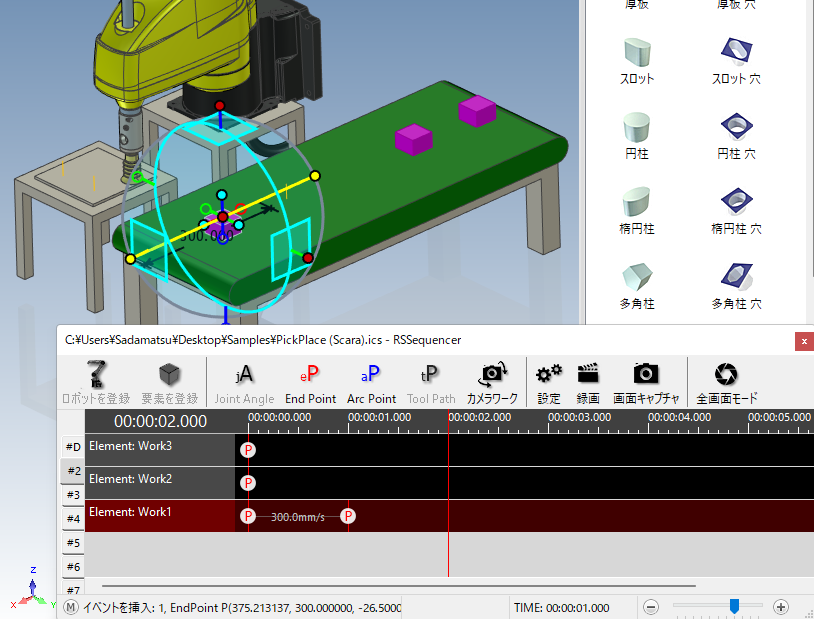

[Work1] を移動し、[End Point] で登録します。

タイムライン：1 秒地点
移動距離：グルーバル座標X方向に 300mm

手順3. イベントをコピーする

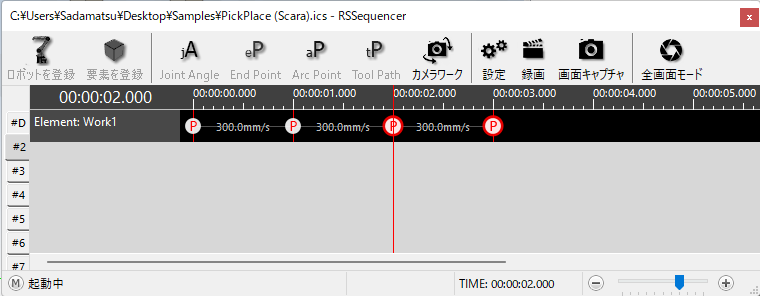

0 秒と 1 秒の［End Point］をコピーし、2 秒地点に貼り付けします。

手順4. 要素を一部の区間、非表示に設定する

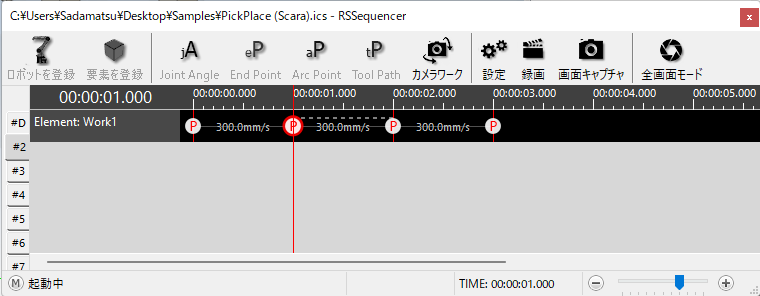

1 秒地点の [End Point] を右クリックし、[要素を非表示] をクリックします。

非表示区間は灰色の点線が表示されます。

手順5. 動作を確認する

タイムラインを移動または スペースキー で再生し、ワークがコンベアを繰り返し流れる動きを模倣できます。

要素を表示

手順1. 非表示を解除する

〔1〕非表示に設定したイベントを選択します。

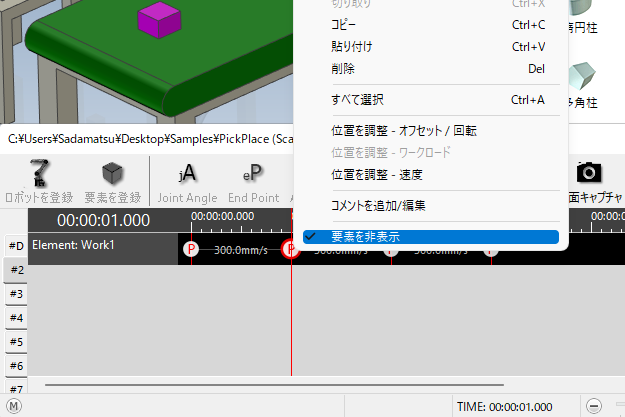

〔2〕イベントを右クリックし、[要素を非表示] を解除します。

灰色の点線が消えます。
