省略図

図を途中省略します。

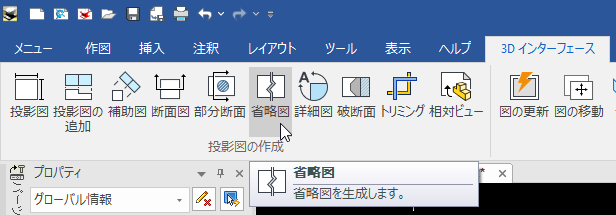

[3D インターフェース]タブ → [省略図] を選択します。

省略図

インスタンスメニューの [1.省略する距離] を入力します。 デフォルトは 10 mm に設定されています。

インスタンスメニュー

[省略する距離] とは、省略記号間の距離です。

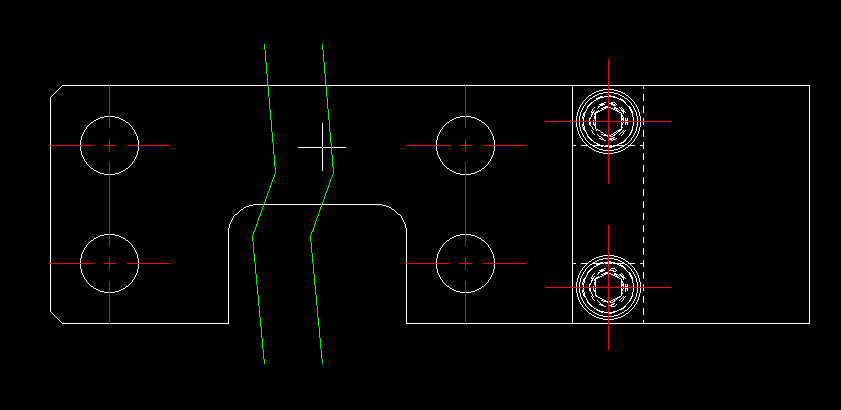

図を選択すると、省略線が表示されます。

省略線

インスタンスメニューで線の種類(ジグザグ線/直線/曲線)と方向(縦/横)を選択します。

インスタンスメニュー

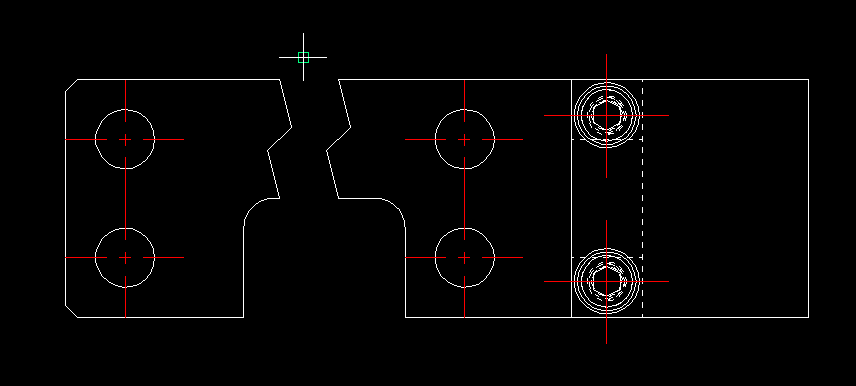

省略する箇所の両側をクリックすると図が省略されます。

インスタンスメニュー

省略する場所が複数ある場合は繰り返し選択します。

[ENTER]キー で終了します。

省略された図に寸法を配置すると、元の長さの寸法で配置されます。

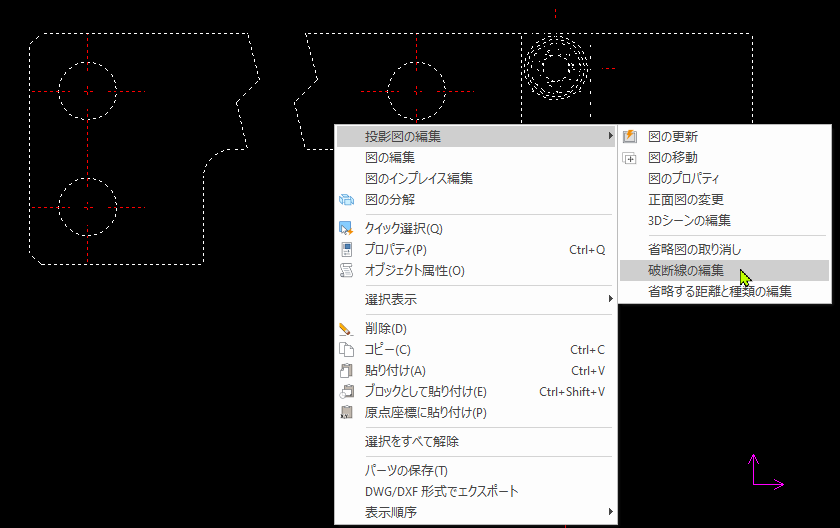

破断線の位置を変更する場合に、右クリックメニュー → [投影図の編集] → [破断線の編集] を行うと破断線の形状が以前のバージョンと同じく伸びます。(改善要望中)
形状に沿った破断線が良い場合は、一度省略図を削除し、再作成してください。

破断線の編集

省略を削除する

[投影図ツリー] を開き、[省略図] の 右クリックメニューより [削除] を選択します。

投影図ツリー
