連続角度寸法

1つの基準点から、複数の角度寸法を連続で配置します。

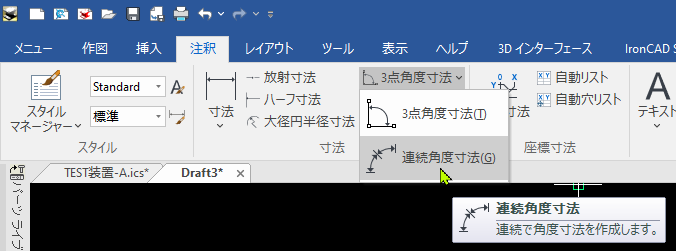

[寸法]タブ → [3 点角度寸法] のプルダウンメニューから [連続角度寸法] を選択します。

3 点角度寸法

既存の寸法から作成する場合

既存の寸法線を選択すると、インスタンスメニューが表示されます。

3 点角度寸法

[1.]度/度分秒/グラード/ラジアン

[2.]時計回り/反時計回り

連続寸法の方向を設定します。

[3.接頭語]

[4.接尾語]


次の点を選択し、寸法を配置します。

1から作成する場合

最初に基準点(中心点)を指定します。

2つの点(開始点と終了点)を選択すると、インスタンスメニューが表示されます。

3 点角度寸法

[1.]度/度分秒/グラード/ラジアン

[2.]時計回り/反時計回り

[3.接頭語]

[4.接尾語]

[5.基準値]


1つ目の寸法を配置すると、インスタンスメニュー [5.] が表示されなくなります。

3 点角度寸法

[1.]度/度分秒/グラード/ラジアン

[2.]時計回り/反時計回り

[3.接頭語]

[4.接尾語]


次の点を選択し、寸法を配置します。
