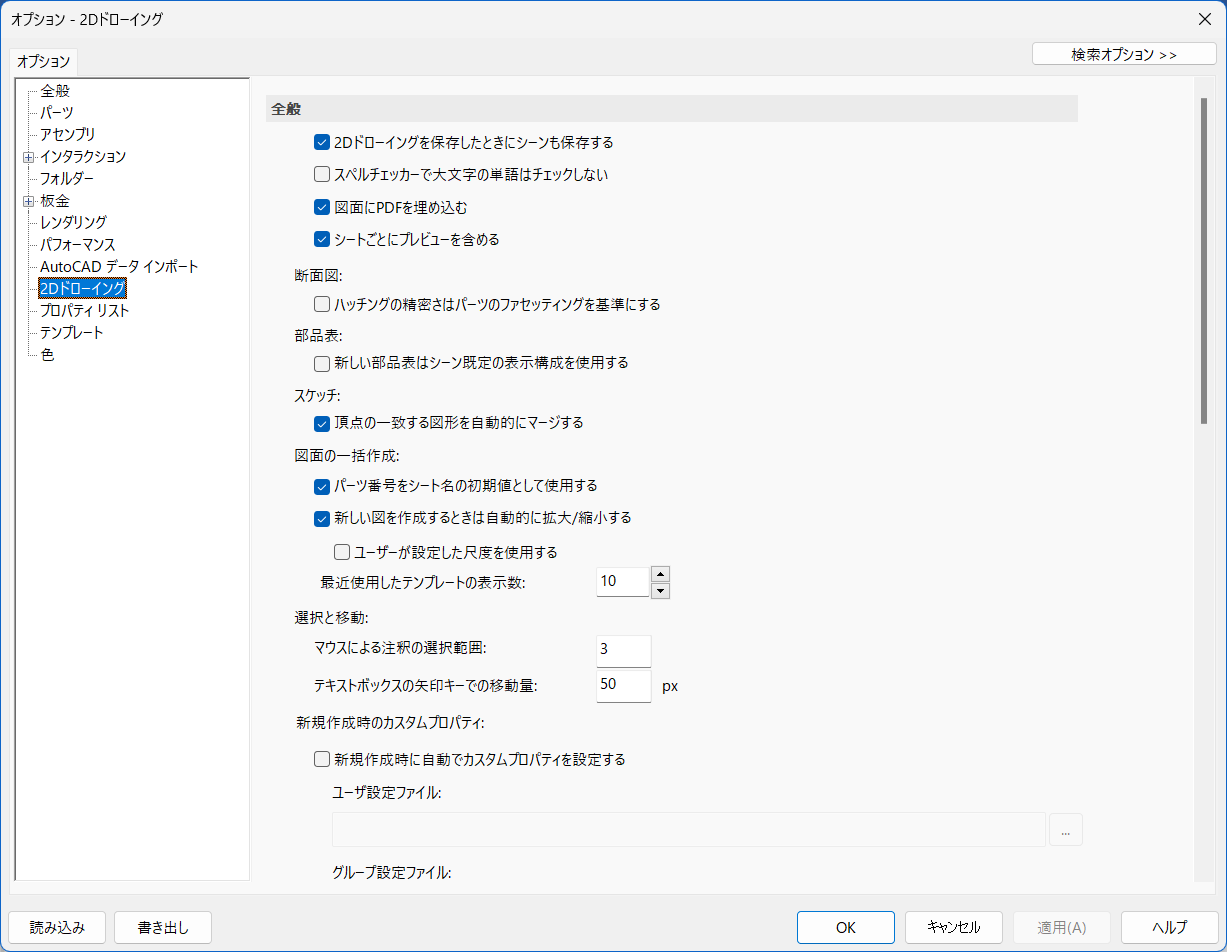

オプション設定

---

左側のメニューから [2Dドローイング] をクリックします。

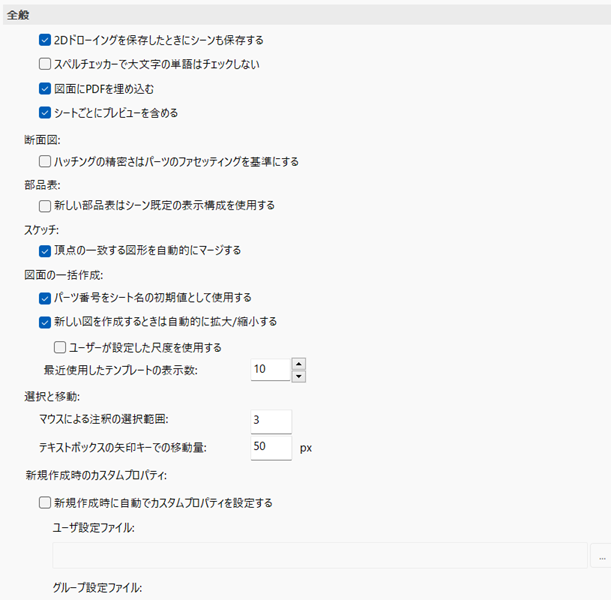

全般

2Dドローイングを保存したときにシーンも保存する

2Dドローイングを作成中、保存すると関連づけされた 3Dファイルも保存されます。

図面にPDFを埋め込む　2024新機能

シートごとにプレビューを含める　2024新機能

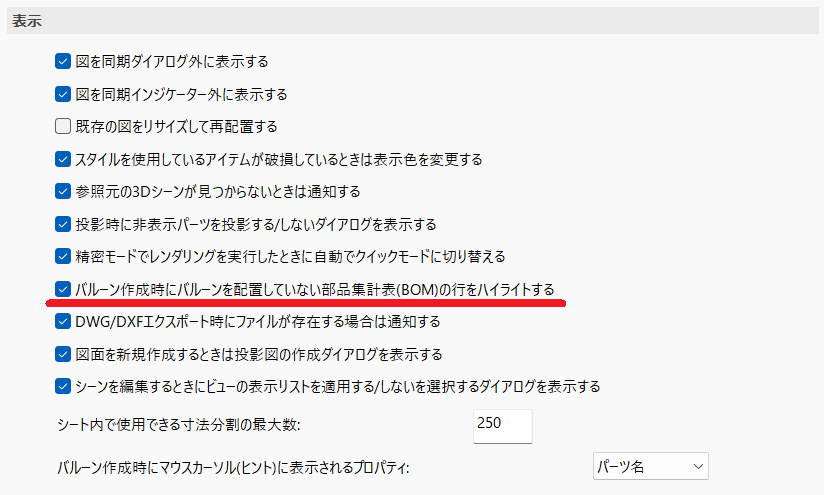

表示

バルーン作成時にバルーンを配置していない部品集計表(BOM)の行をハイライトする

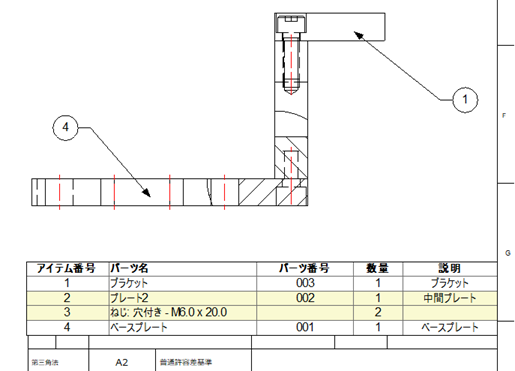

[バルーン]コマンド起動時に、図内にバルーンが作成されていない行が、黄色にハイライトされます。 チェック有り推奨

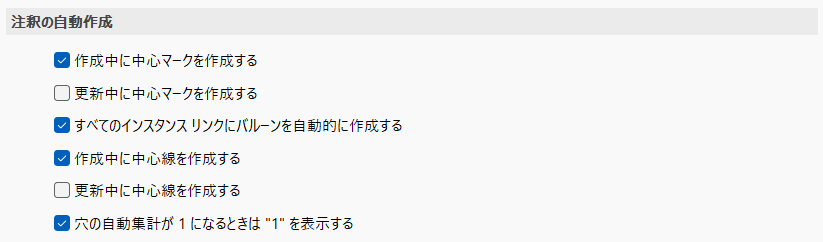

注釈の自動作成

3D図 を新規投影/更新時に中心マーク/中心線を自動作成する/しないを選択できます。

チェック無しの場合は、投影後に手動で中心線を作成してください。
