穴寸法

穴のサイズや深さを表す穴寸法を作成します。

[注釈]タブ → [穴寸法] を選択します。

穴寸法

穴を選択すると、配置ガイドが表示されます。

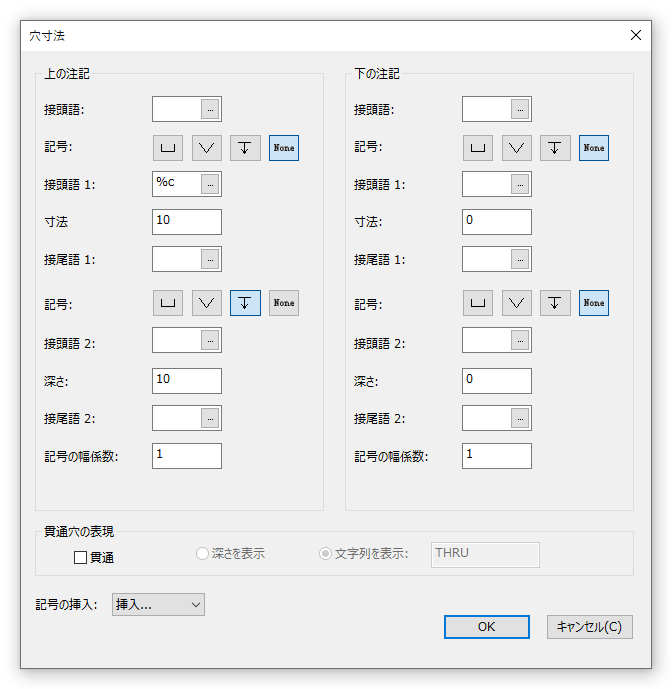

右クリックすると [穴寸法]画面 が表示され、記号(接頭語/接尾語)や数値を編集できます。

穴寸法

配置ガイドを参照しながら、穴寸法を配置します。

穴寸法を配置した後に、穴寸法をダブルクリックすると [穴寸法]画面 が表示され、記号等を編集できます。
